Смажьте консистентной смазкой вал муфты стартера.
С помощью тонкогубцев установите на вал муфты пружинное кольцо.

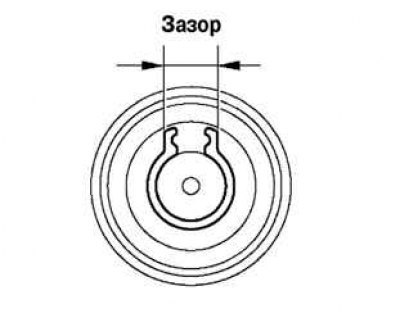

Рис. 7.54. Зазор пружинного кольца вала муфты
Штангенциркулем измерьте зазор пружинного кольца (рис. 7.54).
Минимальный зазор: 5,0 мм.
Если зазор превышает указанную величину, замените кольцо новым.
Установите крышку стартера со стороны коммутатора.

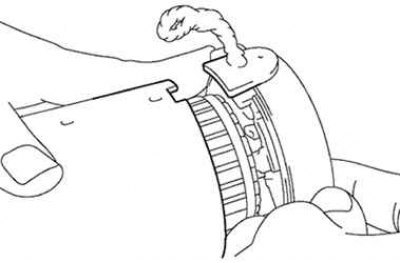

Рис. 7.55. Совмещение крышки стартера с вырезом на корпусе тягового реле
Совместите выступ на крышке стартера со стороны коммутатора с вырезом на корпусе тягового реле (рис. 7.55).

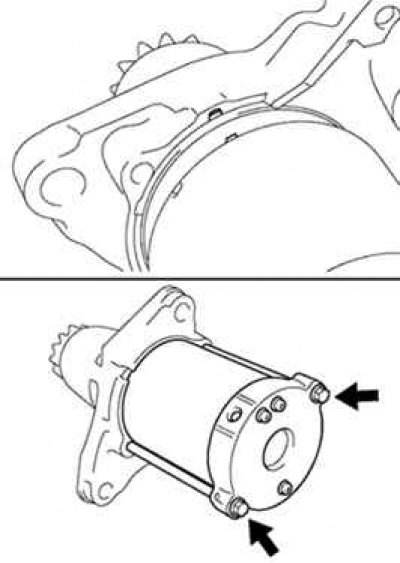

Рис. 7.56. Окончательная сборка стартера
Выровняйте крышку в сборе с обгонной муфтой и крышку со стороны коммутатора и затяните два стяжных болта (рис. 7.56).
Остальную сборку и установку осуществляйте в порядке, обратном снятию.
