Снятие
1. Стравите давление в топливной системе.
2. Отсоедините провод минусовой клеммы аккумулятора.
3. Снимите аккумулятор и кронштейн аккумулятора.
4. Снимите капот двигателя.
5. Снимите воздушный фильтр.
6. Поднимите и закрепите автомобиль. Слейте охлаждающую жидкость и моторное масло. Снимите приводные ремни.

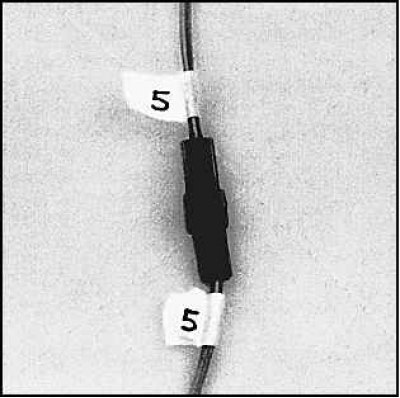

7. Пометьте оба конца и отсоедините вакуумные шланги, шланги охлаждающей жидкости и выпускных газов. Отсоедините провода и топливные трубки. Для того чтобы пометить провода используйте изоляционную ленту.
8. Снимите расширительный бачок системы охлаждения и бачок стеклоомывателей.
9. Снимите вентиляторы радиатора, кожух вентиляторов и радиатор.
10. Отсоедините шланги обогревателя.
11. Отсоедините топливные трубки, соединяющие двигатель с кузовом.
12. Отсоедините от двигателя тросик дроссельной заслонки, тросик дроссельного клапана коробки передач и тросик датчика спидометра.
13. Отсоедините держатели жгута проводов двигателя.
14. Выкрутите монтажные болты насоса системы усиления руля. По возможности сдвиньте насос в сторону не отсоединяя от него шлангов. При необходимости снимите насос.

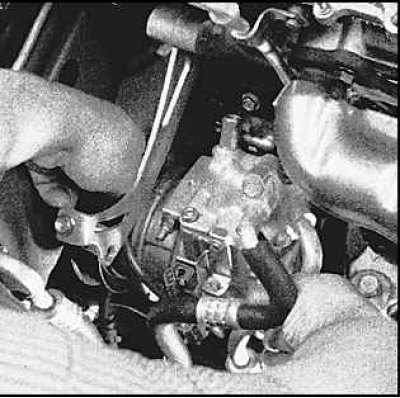

15. Снимите компрессор воздушного кондиционера и сдвиньте его в сторону. Не отсоединяйте шланги от компрессора.
16. Отсоедините выпускную трубу(ы) от коллектора(ов).

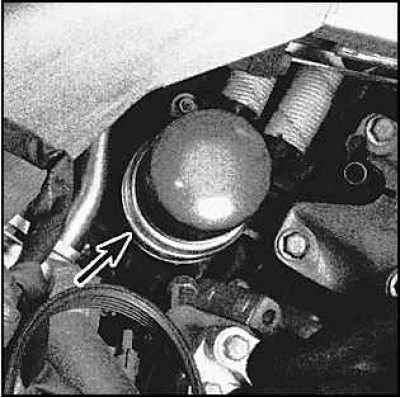

17. В четырехцилиндровых двигателях снимите масляный фильтр , отсоедините шланги от масляного радиатора и снимите масляный радиатор (стрелка).
18. Закрепите цепь на крюках предназначенных для поднятия двигателя и соедините цепь с подъемником.

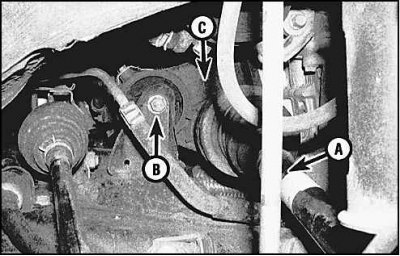

19. Снимите ведущую ось (А) со стороны пассажирского сидения, выкрутите сквозной болт опоры двигателя (В) и снимите задний кронштейн двигателя (С).

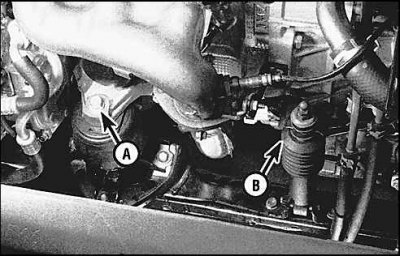

20. Выкрутите болт, крепящий переднюю опору двигателя к кузову (А), если Вы снимаете двигатель вместе с коробкой передач, снимите амортизатор двигателя (В).
21. В моделях с автоматической коробкой передач снимите пылезащитный экран гидротрансформатора, снимите фиксаторы гидротрансформатора и слегка вдавите гидротрансформатор в кожух коробки передач.
22. Если Вы снимаете только двигатель, выкрутите болты и отсоедините коробку передач.
23. Проверьте чтобы ничто не мешало снятию двигателя.
24. Установите домкрат под коробку передач. Выкрутите болты из опор двигателя.

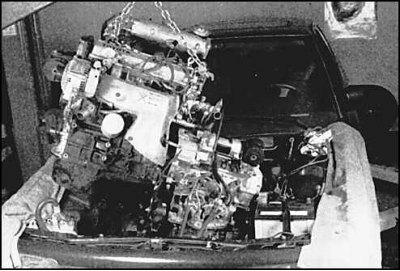

25. Медленно поднимите двигатель на подъемнике (на рисунке показан 4-цилиндровый двигатель вместе с коробкой передач).
26. Опустите двигатель на специально оборудованную стойку или на пол мастерской.
Установка
1. В двигателях с механической коробкой передач, осмотрите элементы сцепления и смажьте нажимной подшипник.
2. В двигателях с автоматической коробкой передач, осмотрите прокладку и втулку гидротрансформатора и смажьте его переднюю часть.
3. Установите двигатель в обратном порядке снятия.
