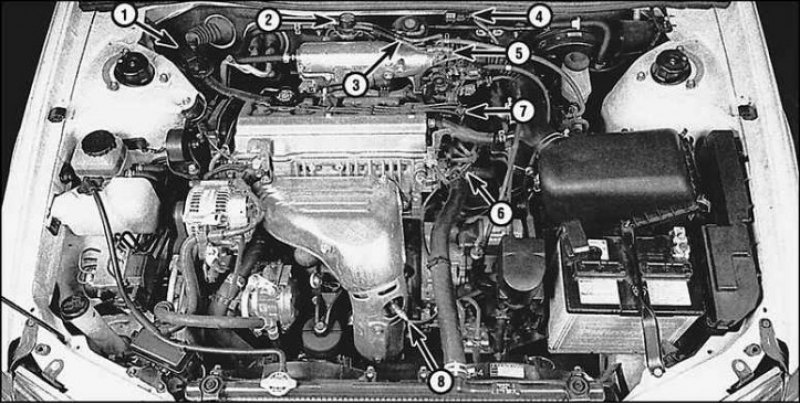

Места монтажа агрегатов системы снижения токсичности на 4-цилиндровом двигателе
1. Диагностический разъем; 2. Вакуумный распределитель, управляющий клапаном рециркуляции; 3. Клапан рециркуляции; 4. Датчик абсолютного давления во всасывающем коллекторе; 5. Датчик поворота дроссельной заслонки; 6. Датчик температуры жидкости; 7. Блок катушек зажигания; 8. Датчик кислорода

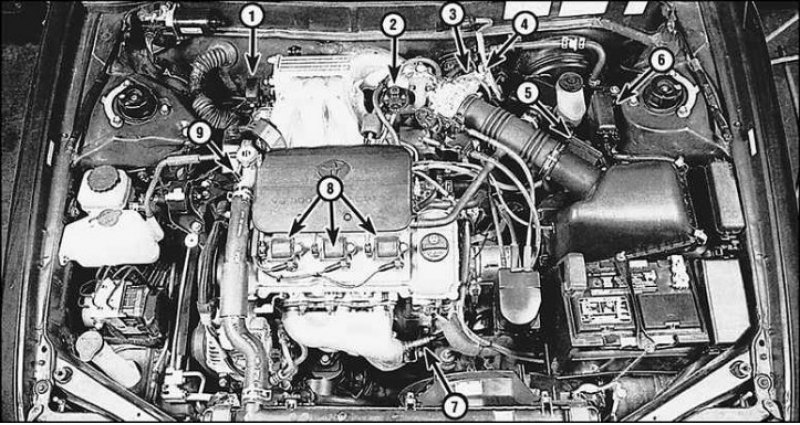

Расположение устройств систем снижения токсичности на 6-цилиндровом двигателе
1. Диагностический разъем; 2. Клапан рециркуляции; 3. Перепускной воздушный клапан холостого хода; 4. Датчик поворота дроссельной заслонки; 5. Датчик скорости потока; 6. Блок зажигания; 7. Датчик кислорода; 8. Блоки катушек зажигания; 9. Датчик температуры жидкости
Рассматриваемые автомобили оборудуются несколькими системами снижения токсичности отработанных газов. К ним относятся:
- бортовая система диагностики (OBD-система);
- система управления двигателем (EFI-система);
- система рециркуляции (EGR-система);
- система улавливания паров бензина (EVAP-система);
- система принудительной вентиляции картера (PCV-система);
- система выбора канала всасывания (ACIS-система);
- каталитический нейтрализатор.

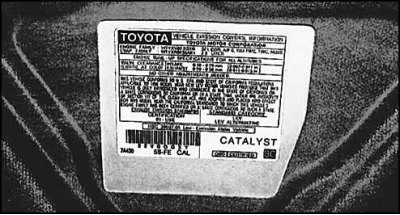

Конкретный вид применяемых систем с указанием регулировочных данных указан на подкапотных табличках (VECI-табличка).
[Оригинал найдёте на этом ресурсе: AutoInstruction]
Табличка с указанием разводки вакуумных шлангов
