Детали стойки передней подвески (устройство стойки задней подвески аналогично)
1. Верхняя опорная чашка; 2. Подшипник; 3. Верхнее седло; 4. Буфер пружины; 5. Верхний изоляционный кожух пружины; 6. Нижняя изоляционная прокладка пружины; 7. Пружина; 8. Амортизатор подвески; 9. Проводка датчика скорости ABS-системы; 10. Тяга стабилизатора; 11. Шланг тормоза; 12. Стойка в сборе
Если обнаруживаются явные признаки износа или повреждения стойки или пружины (подтекание жидкости, садка пружин, внешние повреждения и др.), то следует решить вопрос о целесообразности разборки. Стойка с амортизатором ремонту не подлежит и меняется в сборе.
Разборка
1. Снимите стойку. Зажмите нижнюю часть стойки в тиски через деревянные прокладки.
2. Сожмите пружину с помощью приспособления так, чтобы снять давление на верхнюю опорную чашку пружины (проверяется покачиванием верхней тарелки).
Внимание! При снятии пружины пользуйтесь специальным приспособлением для сжатия пружины. Снятую сжатую пружину храните в безопасном месте.
3. Отверните гайку штока амортизатора.

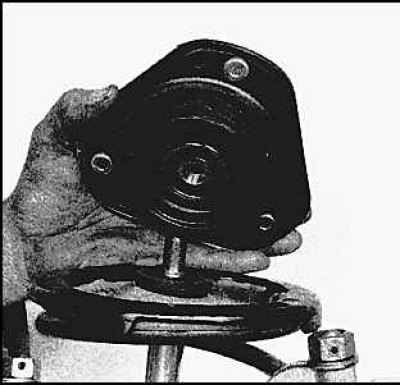

4. Отверните гайку и снимите чашку верхней опоры стойки. Проверьте состояние подшипника чашки. Если подшипник заедает при вращении, то чашку замените. Проверьте целостность резиновой прокладки чашки, наличие на ней трещин и признаков износа. Если обнаруживается разрушение резины, то замените прокладку.
5. Снимите верхнее седло пружины. Проверьте наличие на седле трещин и затвердевания. При необходимости замените. Снимите верхний изоляционный кожух пружины.
6. Осторожно снимите сжатую пружину.
7. Снимите резиновый буфер.
8. Проверьте состояние нижней изоляционной прокладки, при необходимости замените.
Сборка
1. Если меняется нижняя, то установите ее на место так, чтобы выступ на прокладке был обращен вниз и зашел в углубление на нижней чашке стойки.
2. Установите пружину так, чтобы окончание последнего витка зашло в углубление на нижней изоляционная прокладке.
3. Установите верхний изоляционный кожух и седло пружины, совместив при этом лыски на штоке амортизатора с гранями отверстия седла .
4. Совместите метку OUT верхнего седла пружины с меткой на верхнем изоляционном кожухе.
5. При сборке стойки передней подвески убедитесь, что стрелка на седле обращена наружу (1 – наружу).
6. При сборке стойки задней подвески сориентируйте верхнюю опорную чашку в соответствии с фото.
7. Установите на стойку уплотнитель и верхнюю чашку.
(Статья перепечатана отсюда: AutoInstruction)
8. Заверните гайку крепления верхней чашки и затяните с заданным моментом. Симите приспособление, сжимающее пружину.
9. Установите стойку на автомобиль.
