Расположение элементов системы замка рычага переключения передач

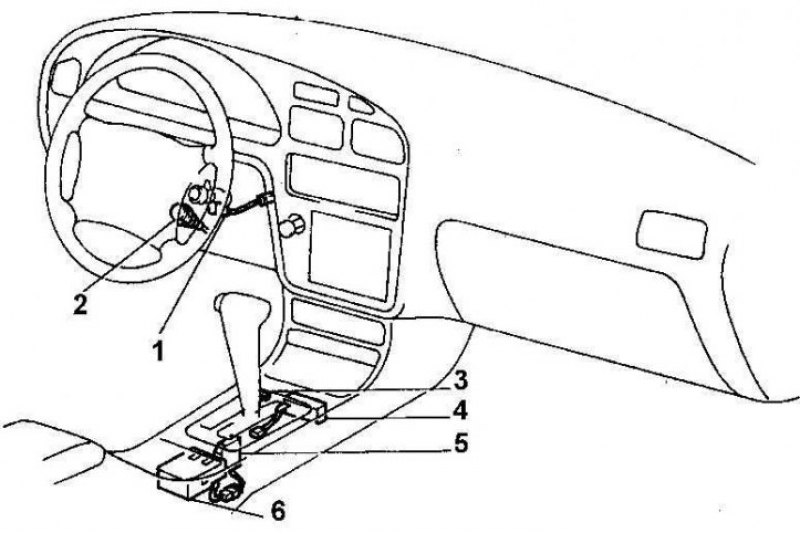

1 – соленоид блокировки; 2 – выключатель стоп-сигнала; 3 – кнопка перерегулировки замка; 4 – соленоид замка; 5 – контрольный переключатель замка
Замок рычага выбора передач предотвращает перемещение рычага переключения передач до тех пор, пока не нажата педаль тормоза. Система состоит из выключателя стоп-сигнала, соленоида блокировки, кнопки перерегулировки, замка, соленоида замка, контрольного переключателя замка и блока управления замком.
Проверка
Блок управления замком

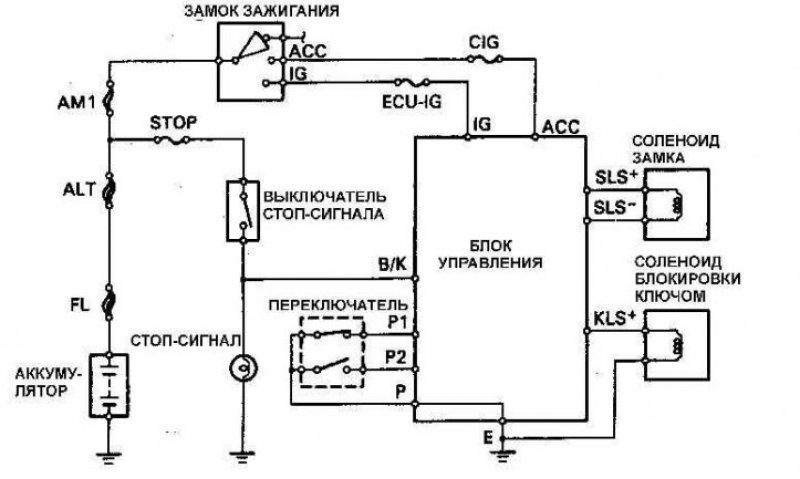

Электрическая схема замка блокировки рычага переключения передач

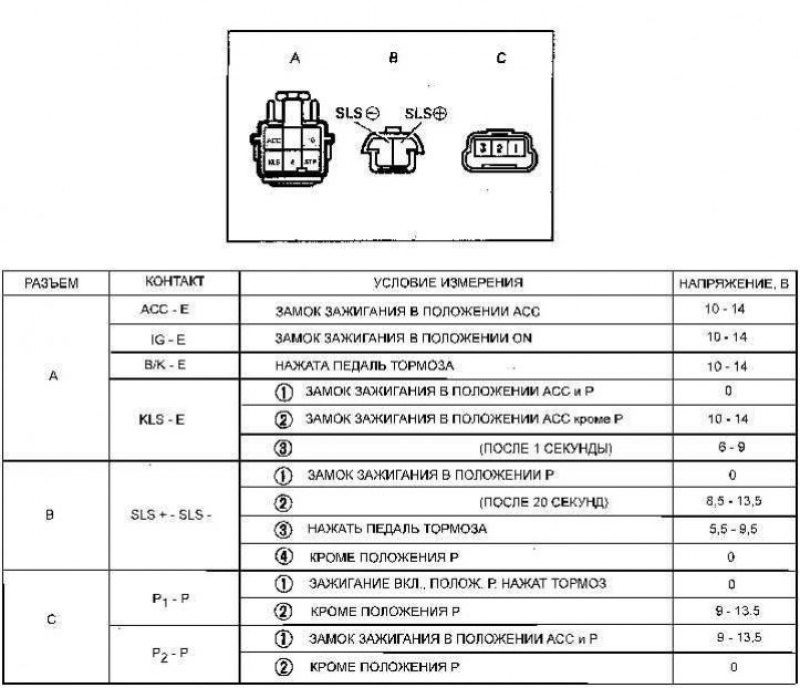

Проверка напряжения на контактах разъемов блока управления замком блокировки рычага переключения передач
1. Снимите центральную консоль.
2. Подсоедините цифровой вольтметр к контактам каждого из трех разъемов блока управления и измерьте напряжение в различных положениях ключа зажигания, педали тормоза и рычага переключения передач (см. рис. Проверка напряжения на контактах разъемов блока управления замком блокировки рычага переключения передач).
3. Если напряжения отличаются от требуемых, замените блок управления.
Соленоид замка

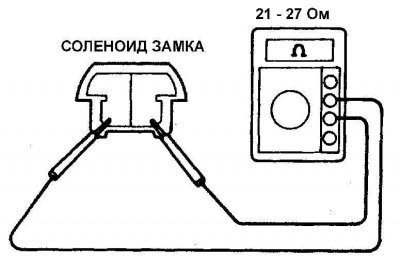

1. Отсоедините электрический разъем от соленоида замка и измерьте сопротивление соленоида замка, которое должно составлять 21–27 Ом.

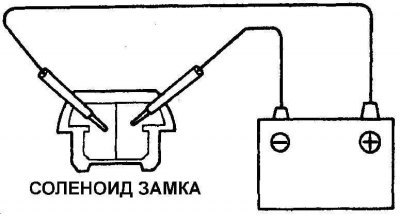

2. Используя дополнительные провода, подсоедините аккумулятор к контактам соленоида замка, при этом соленоид замка должен щелкать.
Соленоид блокировки ключом

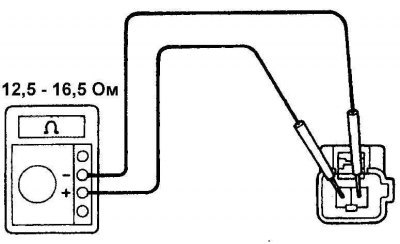

1. Отсоедините от соленоида разъем и, используя омметр, измерьте сопротивление соленоида, которое должно составлять 12,5–16,5 Ом.

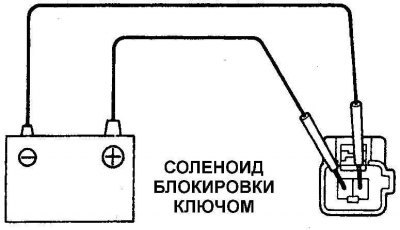

2. Используя дополнительные провода, подсоедините аккумулятор к клеммам соленоида, при этом соленоид должен щелкать.
Контрольный переключатель

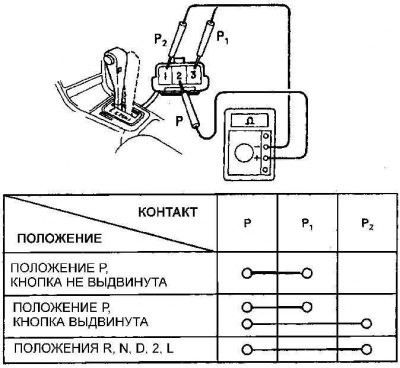

Положение замкнутых контактов контрольного переключателя в зависимости от положения рычага выбора передач
1. Отсоедините от контрольного переключателя электрический разъем и, используя омметр, проверьте положение замкнутых контактов контрольного переключателя в зависимости от положения рычага выбора передач.
Замена

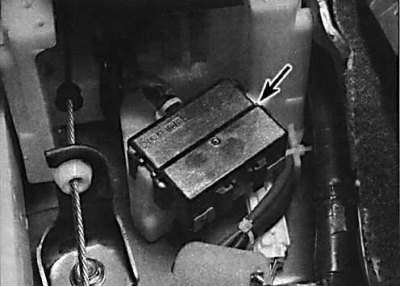

Расположение блока управления замком блокировки рычага выбора передач
Блок управления замком блокировки рычага выбора передач расположен за основанием рычага выбора передач.

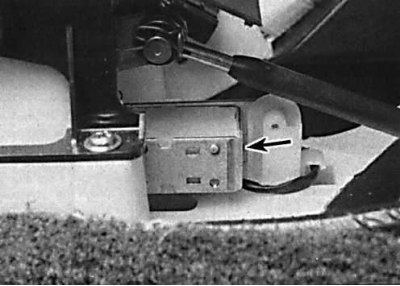

Расположение соленоида замка блокировки рычага выбора передач
Контрольный переключатель расположен перед блоком управления, а соленоид замка расположен на передней стороне основания рычага выбора передач.
Соленоид блокировки ключом расположен около замка зажигания.
1. Снимите центральную консоль.
2. Для замены блока замка блокировки рычага выбора передач необходимо отсоединить электрический разъем и освободить скобы или отвинтить болты крепления.
