Внимание! Используйте только стрелочный вольтметр, так как необходимо наблюдать за колебанием стрелки.
На автомобилях устанавливается один или два датчика кислорода. На моделях с двумя датчиками главный датчик кислорода устанавливается перед катализатором и контролирует состав выхлопных газов, не очищенных катализатором. Дополнительный датчик кислорода контролирует состав выхлопных газов после того, как они прошли через катализатор. В зависимо сти от содержания кислорода в выхлопных газах датчик индуцирует напряжение от 0,1 В (высокое содержание кислорода, бедная смесь) до 0,9 В (низкое содержание кислорода, богатая смесь). На основании этих данных блок ЕСМ изменяет время открытия топливных форсунок и изменяет соотношение топлива в топливной смеси.
Датчик кислорода не индуцирует никакого напряжения при температуре датчика менее 315°С.

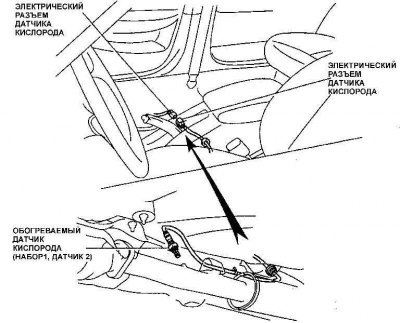

Для доступа к разъемам заднего датчика кислорода необходимо снять переднее сиденье.
Проверка работоспособности датчика кислорода на шестицилиндровых двигателях
 |
 |

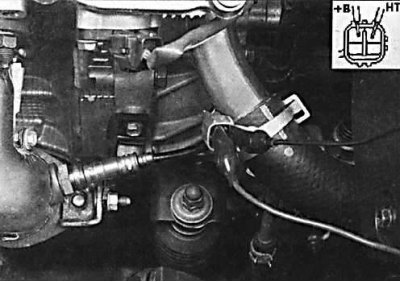

1. Для проверки датчика кислорода отсоедините от датчика электрический разъем и подсоедините омметр к контактам +В и NT разъема датчика. Сопротивление датчика должно находиться в пределах 11–17 Ом. На моделях с четырехцилиндровыми двигателями датчик кислорода подсоединяется одним проводом. На моделях с шестицилиндровыми двигателями с обогревателем датчика кислорода датчик подсоединяется четырехконтактным разъемом. Более поздние модели с четырехцилиндровыми двигателями имеют два датчика кислорода, а модели с шестицилиндровыми двигателями имеют три датчика кислорода. Блок 1 датчик 1 и блок 2 датчик 1 расположены перед катализатором, а блок 1 и датчик 2 расположены после катализатора. На моделях с шестицилиндровыми двигателями для доступа к электрическому разъему заднего датчика кислорода необходимо снять переднее сиденье.
2. Проверьте состояние электрической цепи обогревателя датчика кислорода. При включении зажигания должно присутство вать напряжение 12 В на контактах разъема (См. табл. "Двигатели V6 1992 и 1993 г", "Двигатели V6 с 1994 г").
3. Проверьте напряжение, индуцируемое датчиком кислорода. Подсоедините один провод милливольтметра к электрическому разъему датчика кислорода, а второй провод соедините с массой. Проверьте напряжение, создаваемое датчиком кислорода на контактах (См. табл. "Четырехцилиндровые двигатели", "Шестицилиндровые двигатели 1992 и 1993 г", "Шестицилиндровые двигатели с 1994 г").
4. Величина сигнала, индуцируемого датчиком кислорода на холодном двигателе составляет от 0,1 до 0,2 В, а после прогрева двигателя колеблется от 0,1 до 0,9 В.

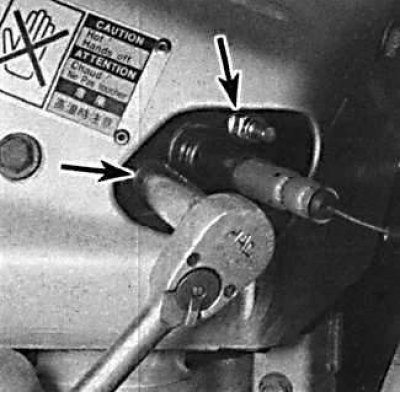

5. На моделях 1992 и 1993г. прогрейте датчик кислорода до рабочей температуры и подсоедините стрелочный вольтметр с контактами VF1 и Е1 контрольного разъема.
6. На шестицилиндровых двигателях подсоедините стрелочный вольтметр к контактам VF1 и Е1 и контактам VF2 и Е1 для проверки работоспособности датчика кислорода (См. рис. Проверка работоспособности датчика кислорода на шестицилиндровых двигателях).
7. Запустите двигатель и увеличьте его обороты до 2500 об/мин на 2 минуты и затем замкните дополнительным проводом контакты ТЕ1 и Е1 контрольного разъема. Проверьте, что стрелка вольтметра колеблется 8 раз за 10 секунд.
 |
 |
8. Для замены датчика кислорода снимите провод массы, поднимите автомобиль, отсоедините от датчика разъем и вывинтите датчик кислорода.
Двигатели V6 1992 и 1993 г
| дополнительный | черный/оранжевый провод (+) |
| датчик кислорода | коричневый провод (-) |
| главный № 1 | не используется |
| главный № 2 | не используется |
Двигатели V6 с 1994 г
| блок 1 датчик 1 | черный/оранжевый провод (+) коричневый провод (-) |
| блок 2 датчик 1 | черный/оранжевый провод (+) коричневый провод (-) |
| блок 1 датчик 2 | черный/оранжевый провод (+) коричневый провод (-) |
Четырехцилиндровые двигатели
| главный датчик кислорода | белый провод |
| дополнительный датчик кислорода | красный/синий провод |
Шестицилиндровые двигатели 1992 и 1993 г
| главный № 1 | белый провод |
| главный № 2 | красный /синий провод |
| дополнительный датчик кислорода | белый провод |
Шестицилиндровые двигатели с 1994 г
| блок 1 датчик 1 | белый провод |
| блок 2 датчик 1 | красный/синий провод |
| блок 1 датчик 2 | черный провод |
