Проверка и регулировка угла опережения впрыска (Camry Vista 4 «V40»)

  • Главная
  • Тойота
  • Камри
  • Vista CV40/SV40 (1994-1998)
  • Информация для владельца
  • Техническое обслуживание
  • Проверка и регулировка угла опереже…
0
1. Отсоедините отрицательную клемму аккумуляторной батареи.

2. Слейте охлаждающую жидкость.

3. Установите стрелочный индикатор.

а) Выверните болт заглушки головки ТНВД.

б) Через переходник установите стрелочный индикатор в отверстие заглушки распределительной головки. Игла индикатора должна встать на плунжер насоса.

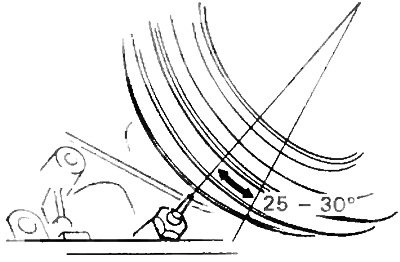

4. Поверните коленчатый вал (по часовой стрелке) так, чтобы метка на шкиве не доходила примерно на 25-30° до указателя ВМТ на корпусе масляного насоса.

4. Поверните коленчатый вал (по часовой стрелке)…


5. Отсоедините автомат изменения опережения при холодном пуске:

а) При помощи отвертки поверните рычаг управления приблизительно на 20° против часовой стрелки.

а) При помощи отвертки поверните рычаг управления…


б) Установите металлическую пластинку толщиной 8-10 мм между рычагом и толкателем термостата системы холодного пуска.



6. Проверьте и отрегулируйте угол опережения впрыска.

а) Выставите стрелочный индикатор на ноль.

б) Слегка поворачивая коленчатый вал влево и вправо убедитесь, что стрелка индикатора не отходит от нуля.

в) Плавно вращая коленчатый вал по часовой стрелке, совместите метку на шкиве с указателем ВМТ на корпусе масляного насоса.

г) Считайте показания индикатора:

Ход плунжера — 0,55 - 0,61 мм

7. Если ход плунжера не соответствует рекомендованным величинам, то:

а) Отверните гайки трубопроводов высокого давления со стороны ТНВД.

б) Ослабьте крепления ТНВД (не забудьте про заднюю опору).

Весь материал скопирован с сайта: Autoinstruction

в) Установите требуемый ход плунжера, слегка поворачивая корпус ТНВД, как показано на рисунке.

в) Установите требуемый ход плунжера, слегка…


Если ход плунжера меньше рекомендованного — поверните ТНВД к двигателю и наоборот.

г) Затяните крепления ТНВД, болт задней опоры моментом 47 Нм, гайки фланца — моментом 18 Нм.

д) Перепроверьте установку угла опережения.

е) Затяните гайки топливопроводов высокого давления моментом 29 Нм.

8. Удалите металлическую пластинку между рычагом и толкателем термостата системы холодного пуска.



9. Снимите стрелочный индикатор. Установите новую уплотняющую шайбу болта головки насоса и затяните его моментом 17 Нм.

10. Прокачайте систему топливоподачи, отпустив гайки топливопроводов высокого давления со стороны форсунок и проворачивая двигатель стартером. Заверните гайки топливопроводов высокого давления.

11. Запустите двигатель и проверьте отсутствие течей топлива.
