Снятие маслоохладителя
1. Слейте охлаждающую жидкость.
2. Снимите масляный щуп.
3. (3S-FE, 4S-FE) Снимите кронштейн выпускного коллектора, отвернув болт и гайку.
4. Снимите масляный фильтр.
5. Снимите маслоохладитель.

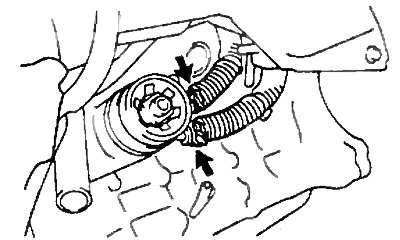

а) Отсоедините два перепускных шланга от маслоохладителя.
б) (3S-FE, 4S-FE) Снимите обратный клапан и шайбу.

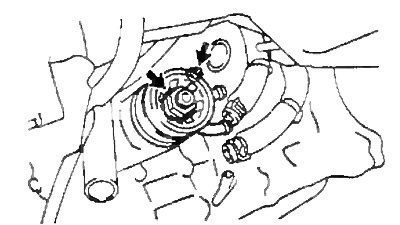

в) Отверните гайку и снимите маслоохладитель.
г) Снимите кольцевое уплотнение и прокладку с маслоохладителя.
Проверка маслоохладителя
1. (3S-FE, 4S-FE) Проверьте обратный клапан. Нажмите на обратный клапан деревянным стержнем, и проверьте его на смятие. Если он смялся, замените клапан.

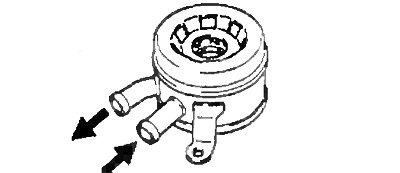

2. Проверьте маслоохладитель на повреждение и засорение. Если необходимо, то замените маслоохладитель.
Установка маслоохладителя
1. Установите маслоохладитель.

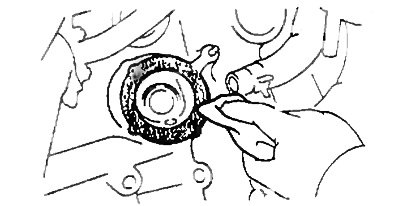

а) Очистите контактные поверхности маслоохладителя и блока цилиндров.

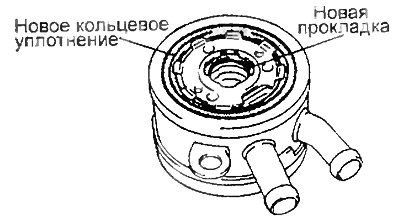

б) Установите новое кольцевое уплотнение и прокладку на маслоохладитель.
в) Временно затяните гайку маслоохладителя.
г) (3S-FE. 4S-FE) Нанесите моторное масло на резьбу и под головку обратного клапана.
д) (3S-FE, 4S-FE) Установите шайбу и затяните обратный клапан
Момент затяжки — 78 Нм
е) Затяните гайку.
Момент затяжки:
- 3S-FE, 4S-FE — 8 Нм
- ЗС-Т — 59 Нм
ж) Подсоедините два перепускных шланга охлаждающей жидкости к маслоохладителю.
2. Установите масляный фильтр, (см. замена масляного фильтра в разделе "Общие процедуры проверки и регулировки")
3. (3S-FE, 4S-FE) Установите кронштейн выпускного коллектора и затяните болт и гайку.
Момент затяжки — 42 Нм
4. Залейте охлаждающую жидкость.
5. Запустите двигатель и проверьте отсутствие утечек.
Смотрите полную версию на сайте: AutoInstruction.ru
6. Проверьте уровень моторного масла.
