Снятие и установка левого и правого воздуховодов к пространству для ног задних пассажиров
Указание: Снятие воздуховодов с обеих сторон производится одинаково.
Снять сиденье водителя или сиденье переднего пассажира. Снять центральную консоль. Снять крепления напольного покрытия спереди. Приподнять покрытие пола, отсоединить воздуховод от поперечины и отсоединить его от отопителя.
Установка
Установка в обратном порядке.
Указание: При установке воздуховода сначала необходимо присоединить его к модулю, отопителя -стрелка-, а затем прикрепить к поперечине.
Снятие и установка переднего воздуховода под центральной консолью
[Источник расположен на сайте Autoinstruction.ru]
Снять центральную консоль.

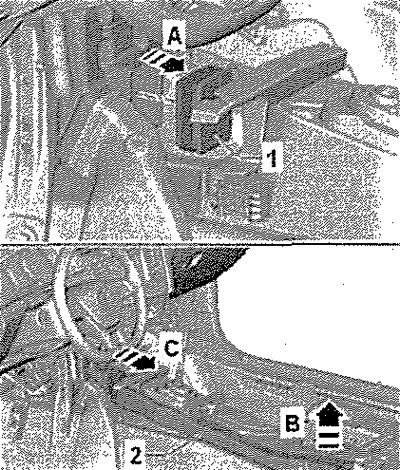

Указание: Если в а/м нет центрального дефлектора сзади, на дефлекторе в модуле климатической установки установлена заглушка -1-. Заглушка снимается движением по -стрелке А-.
Воздуховод -2- наклонить вверх -стрелка В-, отсоединить его от модуля отопите-ля/климатической установки -стрелка С- и снять.
Установка в обратном порядке.
Снятие и установка воздуховода пространства для ног водителя

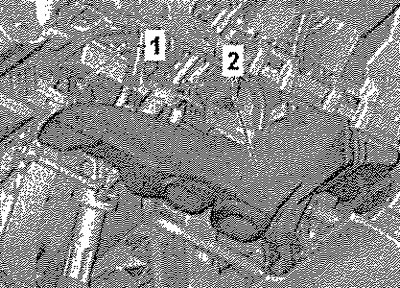

Снять подушку безопасности для ног. Вывернуть винт -1- (1,5 Нм) и снять дефлектор -2-.
Установка в обратном порядке.
Снятие и установка воздуховода пространства для ног переднего пассажира

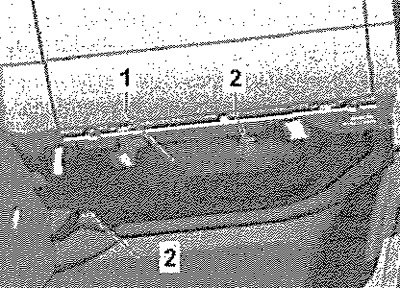

Выкрутить винт -2- и снять экран -1-. Снять вещевой ящик.

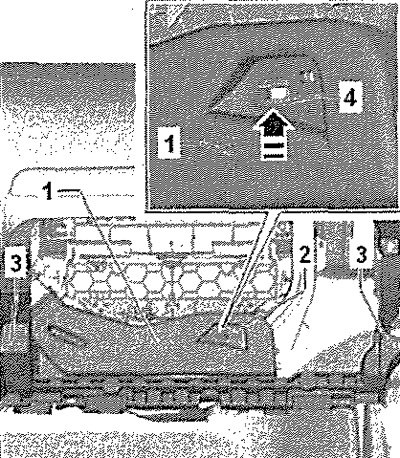

Выкрутить винт -2- (1,5 Нм), при наличии. Выдавить пистон -4- -стрелка-, отсоединить дефлектор и снять его вниз.
Установка в обратном порядке.
Снятие и установка проставки воздуховода к дефлекторам ветрового стекла и к центральным дефлекторам

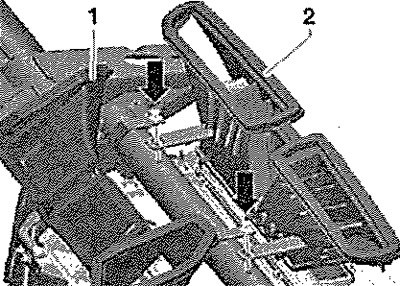

Снять переднюю панель. Извлечь распорные пистоны -стрелки- и снять проставку -1- и -2-.
Установка в обратном порядке.
