Осторожно! Дисбаланс крыльчатки вентилятора. Не прикасаться к ротору приточного вентилятора -V2-. Физическое воздействие или смещение балансировочных грузиков, закреплённых на роторе приточного вентилятора, может привести к появлению дисбаланса и тем самым к неудовлетворительной работе вентилятора.

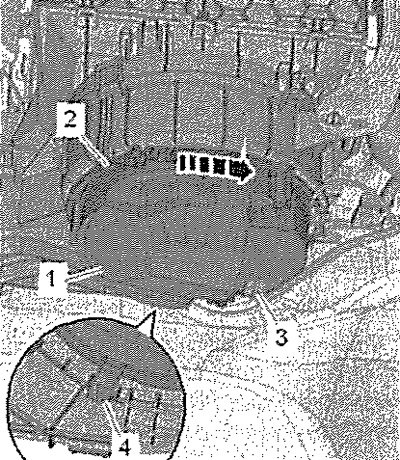

Отсоединить разъём -3- приточного вентилятора -V2-. При наличии вывернуть винт -2-. Поднять язычок -4-, повернуть вентилятор -1- -стрелка- и осторожно извлечь его вниз.
Установка
Установка в обратном порядке.
Указание: Если язычок -4- повреждён/сломан, ввернуть винт -2- (1 Нм). Если неисправен только приточный вентилятор -V2-, снять блок управления приточного вентилятора -J126-.
Проверить функционирование вентилятора приточного воздуха -V2-.
Снятие и установка блока управления приточного вентилятора -J126-

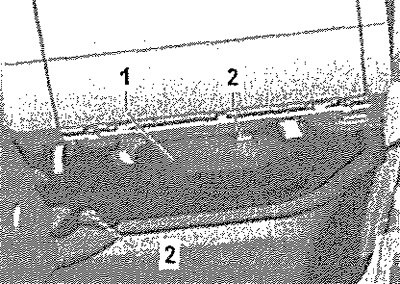

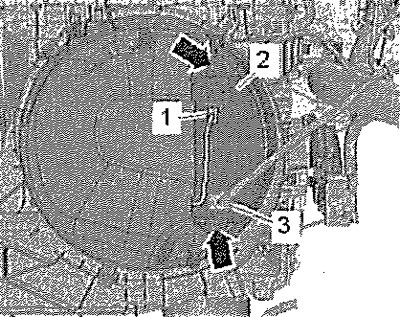

Выключить зажигание и все электрические потребители. Выкрутить винты -2- и снять экран -1- со стороны переднего пассажира. Отсоединить разъёмы -1- и -3-. Вывернуть винты -стрелки- (1 Нм).
Внимание! Опасность ожога. Если приточный вентилятор с блоком управления приточного вентилятора эксплуатировался непосредственно перед снятием, он может оказаться горячим.
Снять блок управления -2- с приточного вентилятора.
Установка
Установка в обратном порядке. Проверить работу приточного вентилятора -V2-.
