Указание. Ремонт разрешается проводить только в специализированных сервисных центрах, располагающих необходимым оборудованием для работ на контуре циркуляции хладагента и квалифицированным персоналом. Для снятия и установки модуля отопителя/климатической установки потребуется помощник. Для удобства доступа к расширительному клапану у некоторых двигателей следует снять кожух, и, при необходимости, всасывающий шланг.
Отсоединить отрицательную клемму от АКБ. А/м с климатической установкой — отсоединить трубопроводы хладагента от расширительного клапана.
Опасность! Температура ОЖ прогретого двигателя может превышать 100°С. Система охлаждения находится под давлением опасность ожогов! Перед началом ремонтных работ сбросить давление и дать ОЖ остыть.
Пометить шланги ОЖ -1- и -4-.
Указание: Теплообменник рассчитан на то, что хладагент протекает в определённом направлении, поэтому важно не перепутать шланги при подключении.

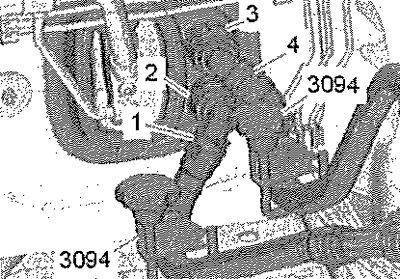

Пережать шланги системы охлаждения зажимами. Вытолкнуть скобы -2- и -3-. Отсоединить шланги ОЖ -1- и -4- от теплообменника отопителя.

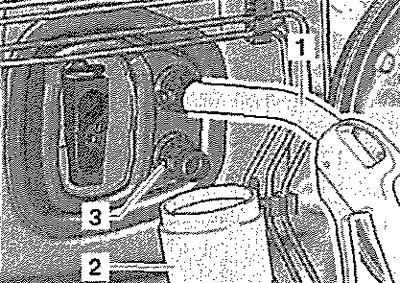

Надеть короткий шланг -1- на верхний штуцер. Подставить ёмкость -2- под нижний штуцер -3-. Осторожно выдуть с помощью продувочного пистолета остатки ОЖ из теплообменника в ёмкость -2-. Открытые отверстия трубопроводов и штуцеров закрыть чистыми заглушками. Снять переднюю панель и центральную опору передней панели.

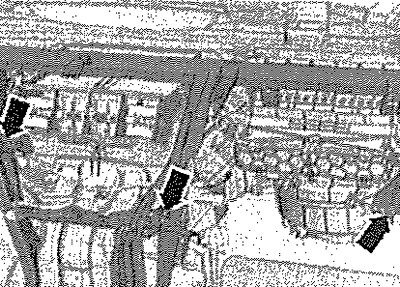

Модуль отопителя и климатической установки крепится к центральной опоре тремя винтами -стрелки- (4 Нм). Снять центральный воздуховод к заднему дефлектору под центральной консолью. Приподнять задний дефлектор пространства для ног под передним сиденьем и потянуть его назад.

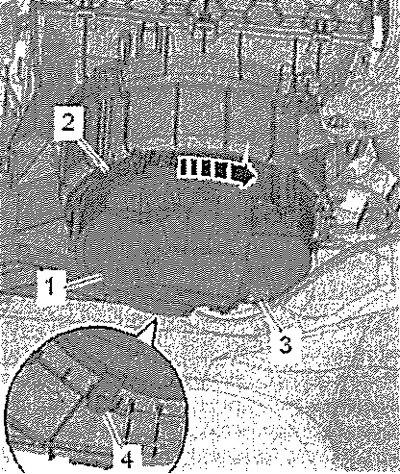

Отсоединить разъём -3- от блока управления приточного вентилятора -J126-.

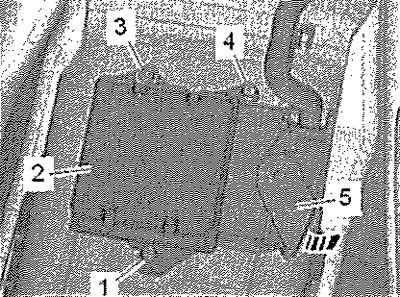

Откинув скобу -стрелка- отсоединить разъём -5- от блока управления подушек безопасности -J234-. Закрыть ковровое покрытие пола и блок управления подушек безопасности -J234-непроницаемой для жидкости плёнкой, на которую уложена хорошо впитывающая жидкость бумага.

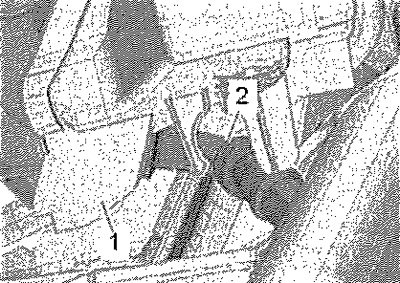

Осторожно отсоединить дренажный шланг -2- от модуля отопителя и климатической установки.

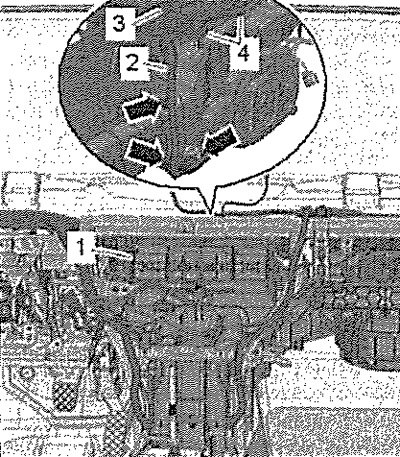

Снять модуль отопителя и климатической установки -1- с кронштейнов на щитке водоотводящего короба. Высвободить кабельный канал -3-. Отсоединить жгут проводов -2- от креплений -стрелки-. Снять модуль отопителя и климатической установки.
Установка
Установка в обратном порядке.
Указание. Для установки модуля отопителя и климатической установки понадобится помощь со стороны 2-го механика.

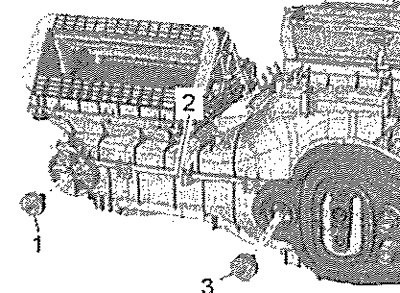

Установить модуль отопителя -2- на кронштейны -1- и -3-.
Указание: При установке кронштейны остаются в а/м.

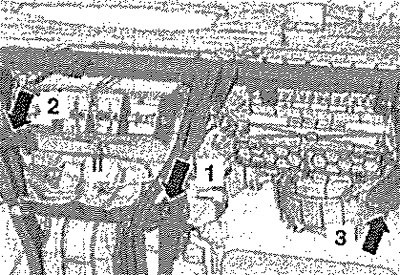

Затянуть винты крепления модуля отопителя и климатической установки/опоры в последовательности -1-, -2- и -3- (4 Нм).

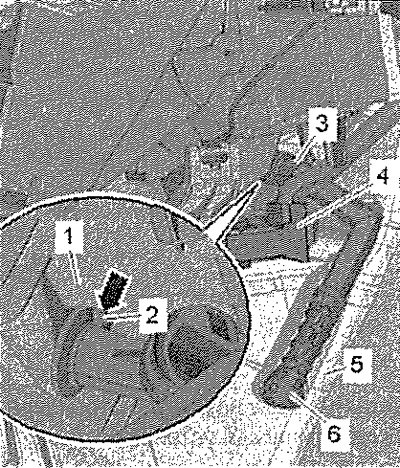

При установке следить за правильностью положения дренажного шланга -3-. Фиксатор -стрелка- штуцера должен войти в направляющую -2-. Если для закрепления дренажного шланга -3- использовался хомут, заменить его на новый.
Дренажный шланг -3- должен проходить под жгутом проводов блока управления подушек безопасности -J234- поз. -4-. Залить ОЖ. Заправить хладагент при помощи стенда для обслуживания климатических установок. Подключить Тестер, опростить и очистить регистратор событий. В завершение проверить работу модуля отопителя и климатической установки.
