Вентиляторная сборка
Детали установки вентилятора отопителя/кондиционера воздуха: 1 - Крепежные винты; 2 - Соединительный разъем электропроводки контроллера вентилятора (A32n1); A32m1 - Электромотор привода вентилятора; A32n1 - Электронный модуль (контроллер) управления функционированием вентилятора
1. Снимите крышку справа под панелью приборов.
2. Отсоедините электропроводку от контроллера вентилятора (A32n1).
3. Выверните крепежные винты (1) и снимите вентилятор (A32m1) в сборе с контроллером (A32n1).
Источник статьи доступен на сайте autoinstruction
4. Установка производится в обратном порядке.
Модуль управления

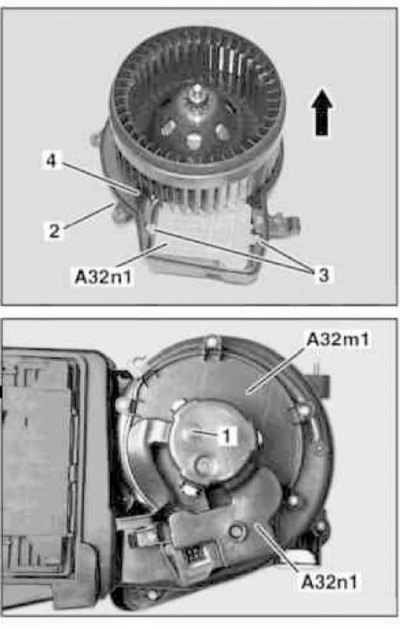

Детали установки электронного модуля управления функционированием вентилятора отопителя: 1 - Разъем электропроводки; 2 - Кожух; 3 - Винты; 4 - Соединительный разъем электропроводки приводного мотора вентилятора (A32m1); A32m1 - Электромотор привода вентилятора; A32n1 - Контроллер вентилятора
1. Снимите вентиляторную сборку (см. выше).
2. Рассоедините контактный разъем (1) и выверните расположенный под ним винт.
3. Потянув в указанном стрелками направлении, извлеките сборку электромотора (A32m1) из кожуха (2).
4. Выверните крепежные винты (3) и снимите контроллер (A32n1).
5. Отсоедините электропроводку модуля от электромотора (4).
6. Установка производится в обратном порядке.
