Снятие и установка центрального дефлектора

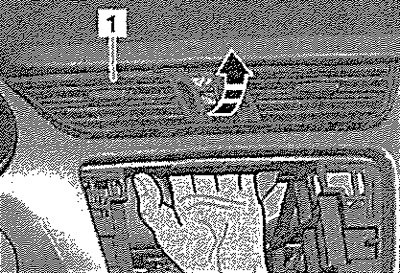

Снять дисплей информационной системы, разъёмы не отсоединять. Провести руку за дефлектор -1- и вытолкнуть его нижний край из передней панели -стрелка-. Осторожно высвободить дефлектор из верхних креплений и снять его. Отсоединить разъём.
Установка
Установка в обратном порядке.
Осторожно! При установке не нажимать на пластины дефлектора.
Осторожно вставить дефлектор в переднюю панель, до фиксации с характерным щелчком. Нажав, установить нижний край дефлектора в переднюю панель. После установки проверить работу дефлектора.
Снятие и установка дефлектора правого/левого бокового дефлектора

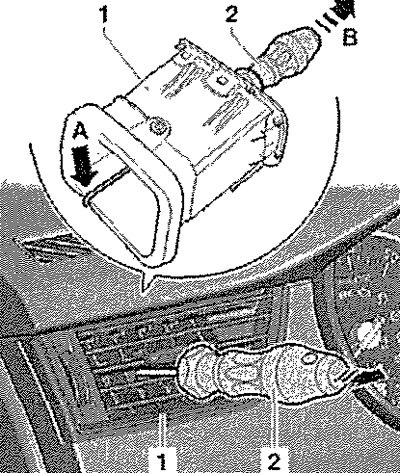

Открыть все ламели дефлектора. Вставить приспособление -2- в дефлектор и зацепить за его нижний край сзади -стрелка А- чтобы правильно расположить съёмник, использовать лампу. Потянуть крючок на себя -стрелка В- и извлечь дефлектор -1- из передней панели.
Установка
Осторожно! При установке не нажимать на пластины дефлектора.
(Текст предоставлен порталом: www.autoinstruction.ru)
Осторожно вставить дефлектор в переднюю панель, до фиксации с характерным щелчком. После установки проверить работу дефлектора.
Снятие и установка заднего центрального дефлектора

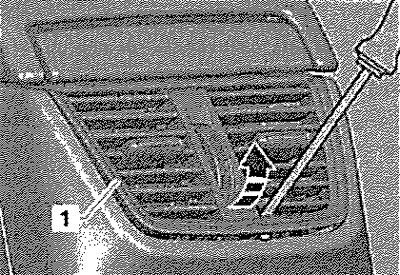

С помощью монтажного инструмента высвободить -Т10389- дефлектор -1- из креплений -стрелка- и снять его.
Установка
Осторожно! При установке не нажимать на пластины дефлектора.
Осторожно вставить дефлектор в переднюю панель, до фиксации с характерным щелчком. После установки проверить работу дефлектора.
