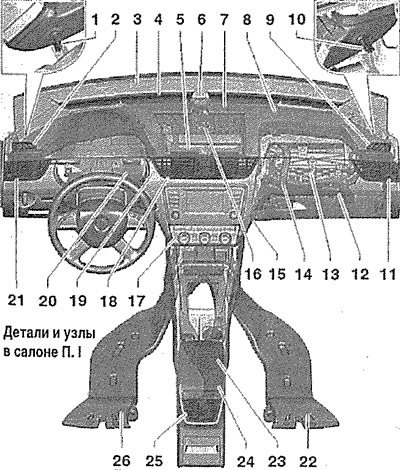

1. Датчик температуры левого дефлектора -G150-
2. Дефлектор бокового стекла: в передней панели
3. Передняя панель
4. Дефлекторы ветрового стекла: в передней панели
5. Проставка воздуховода к центральным дефлекторам
6. Фотодатчик интенсивности солнечного излучения -G107-; предназначение: управление левой и правой заслонками регулировки температуры и вентилятором приточного воздуха в зависимости от интенсивности света; аварийный режим при отказе: ЭБУ Climatronic -J255- принимает фиксированное значение
7. Проставка для воздуховода к дефлекторам оттаивателя ветрового стекла
8. Воздуховод к дефлектору бокового стекла; в передней панели
9. Дефлектор бокового стекла: в передней панели
10. Датчик температуры правого дефлектора -G151-
11. Дефлектор правого бокового стекла
12. Воздуховод пространства для ног переднего пассажира
13. Модуль отопителя и климатической установки
14. Шланг охлаждения вещевого ящика в передней панели со стороны переднего пассажира
15. Дренажный шланг
16. Датчик влажности воздуха климатической установки -G260-: на ветровом стекле, на внутреннем зеркале заднего вида
17. Панель управления для а/м с климатической установкой с БУ Climatronic -J255-
18. Центральный дефлектор
19. Датчик температуры воздуховода пространства для ног -G192-
20. Воздуховод пространства для ног водителя
21. Дефлектор левого бокового стекла
22. Воздуховод в заднюю правую часть салона
23. Передняя часть центрального воздуховода в заднюю часть салона
24. Задняя часть центрального воздуховода в заднюю часть салона; для снятия демонтировать задний кожух центральной консоли и извлечь воздуховод
25. Центральный дефлектор в задней части салона
26. Воздуховод в заднюю левую часть салона
1. Панель управления для а/м с климатической установкой с БУ Climatronic -J255-
2. Исполнительный электродвигатель заслонки оттаивателя -V107-
3. Исполнительный электродвигатель заслонок приточной вентиляции/рециркуляции/воздухозаборника -V425-
4. Блок управления приточного вентилятора-J126-
5. Приточный вентилятор -V2-
6. Исполнительный электродвигатель правой заслонки регулирования температуры -V159-
7. Датчик температуры испарителя -G308-
8. Дренажный шланг
9. Исполнительный электродвигатель левой заслонки регулирования температуры -V158-
10. Датчик температуры воздуховода пространства для ног -G192-
11. Исполнительный электродвигатель заслонки распределения воздуха -V428-
12. Салонный фильтр
13. Крышка салонного фильтра
14. Нагревательный элемент дополнительного воздушного отопителя -Z35-: только на некоторых а/м
15. Теплообменник
