Указание: Ремонт разрешается проводить только в специализированных сервисных центрах, располагающих необходимым оборудованием для работ на контуре циркуляции хладагента и квалифицированным персоналом. В случае разъединения контура циркуляции хладагента осушитель заменять не обязательно. Для предотвращения проникновения влаги все разгерметизированные узлы в контуре циркуляции хладагента закрыть подходящими заглушками. При замене соблюдать предписанное количество масла в контуре хладагента. Если после откачки хладагента не открывать контур в течение 10 минут, то в результате испарения остатков хладагента давление в контуре снова может подняться. Откачать хладагент и сразу после этого разгерметизировать контур.
Конденсаторы с картриджем осушителя — производство Modine

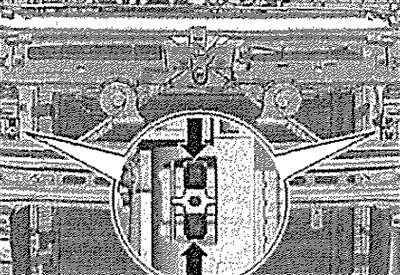

Снять передний бампер. Снять кронштейн с вентиляторами радиатора. Снять воздуховод на перегородке моторного отсека. Откачать хладагент при помощи стенда для обслуживания климатических установок. Отсоединить трубопроводы хладагента от конденсатора. Нажать на фиксаторы с левой и с правой стороны -стрелки- и нажатием освободить радиатор с конденсатором из креплений к стене.

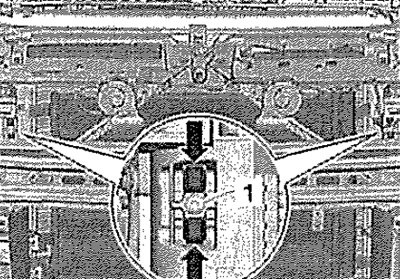

Указание: Если фиксаторы -стрелки- при сжатии треснут, то при обратной установке для крепления радиатора к стене используется винт -1- (5 Нм).

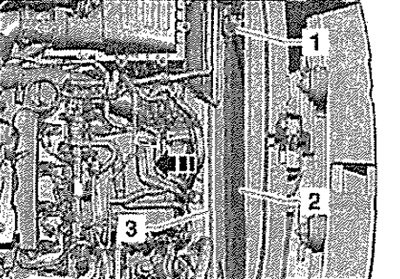

Наклонить радиатор -3- с конденсатором -2- -стрелка- для получения доступа к накладке -1- бачка осушителя.

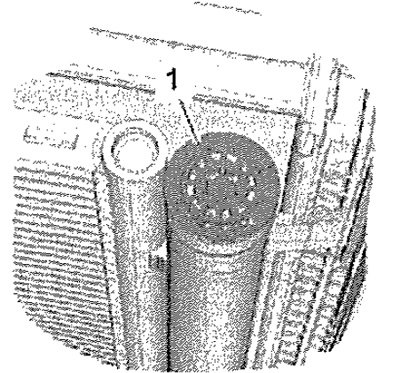

Открутить колпачок -1-.

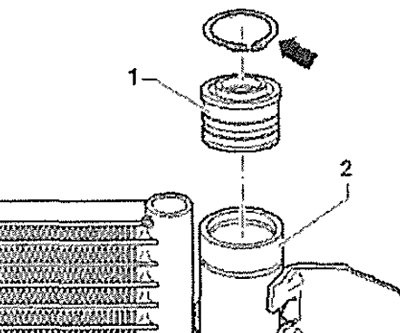

Протолкнуть крышку -1- в ресивер. Снять упорное кольцо -стрелка-, а затем извлечь крышку -1- вытянув её из бачка -2- за вкрученный предварительно болт М12.

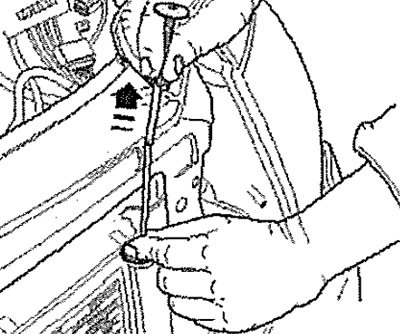

Извлечь осушитель из бачка с помощью обычного захвата в направлении, указанном -стрелкой-.
Изогнуть сварную проволоку (0,2 мм), как показано на рисунке.
- а = 380 мм
- b = не более 7 мм
- с - не более 6 мм
Указание. Чтобы не повредить конденсатор зацепить сетку крюком строго так, как это изображено на рисунке.

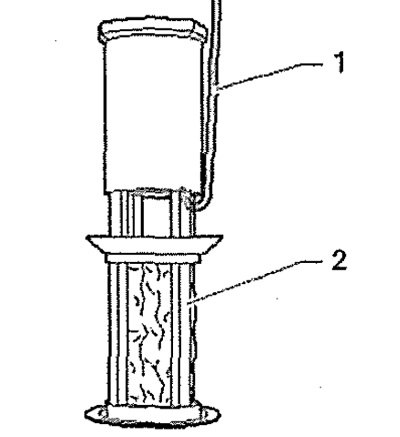

Осторожно извлечь сетку -2- из конденсатора с помощью крюка -1-.
Установка
Установка в обратном порядке.
Указание: Герметичный пакет с картриджем осушителя открывать только непосредственно перед установкой в бачок и сразу же закрыть картридж крышкой -1-. Проверить бачок перед установкой — на наличие грязи, повреждений резьбы, приваленных плоскостей.
Установить в бачок новую сетку, а затем — новый осушитель. Заменить крышку -1- с прокладкой. Пред установкой нанести на прокладку крышки тонкий слой масла для контура циркуляции хладагента. Убедиться в правильной посадке прокладки з крышке -1-. Установить упорное кольцо -стрелка-. Завернуть колпачок -1- (5 Нм). Установить на место остальные снятые части. Заправить хладагент при помощи стенда для обслуживания климатических установок.
Конденсаторы с картриджем осушителя — производство Denso
Снять передний бампер. Снять кронштейн с вентиляторами радиатора. Снять воздуховод на перегородке моторного отсека. Откачать хладагент при помощи стенда для обслуживания климатических установок. Отсоединить трубопроводы хладагента от конденсатора. Нажать на фиксаторы с левой и с правой стороны -стрелки- и нажатием освободить радиатор с конденсатором из креплений к стене.
Указание: Если фиксаторы -стрелки- при сжатии треснут, то при обратной установке для крепления радиатора к стене используется винт.

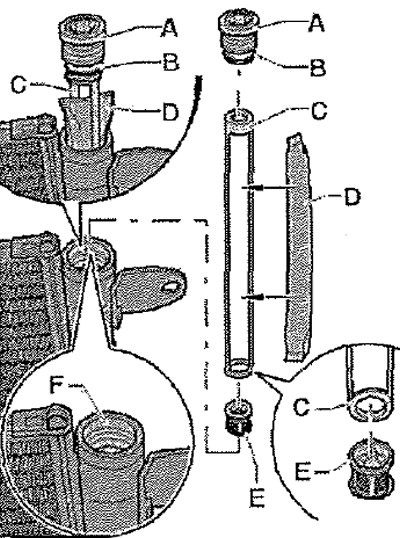

Наклонить радиатор -3- с конденсатором -2- -стрелка- для получения доступа к резьбовой пробке -1- патрона осушителя. Вывернуть резьбовую пробку -А-. Движением вверх извлечь корпус осушителя -С- с патроном -D- из ресивера. Движением вверх извлечь фильтрующий элемент -Е- из ресивера, например, с помощью захвата. Закрыть ресивер пробкой во избежание попадания в него грязи и влаги.
Установка
Установка в обратном порядке.
Указание: Каждый раз после открытия ресивера заменять резьбовую пробку, уплотнительные кольца и патрон осушителя. Герметичный пакет с картриджем осушителя открывать только непосредственно перед установкой в бачок и сразу же закрыть картридж крышкой. Уплотнительные кольца крышки смочить маслом для контура циркуляции хладагента. Проверить бачок перед установкой - на наличие грязи, повреждений резьбы, приваленных плоскостей.
Вставить фильтрующий элемент -Е- в ресивер конденсатора (обратить внимание на правильное положение). Извлечь картридж из пакета, вставить его в корпус осушителя -С- и сразу опустить в ресивер. Завинтить резьбовую пробку -А-.
Конденсаторы с картриджем осушителя — производство Keihin
Снять передний бампер. Снять кронштейн с вентиляторами радиатора. Снять воздуховод на перегородке моторного отсека. Откачать хладагент при помощи стенда для обслуживания климатических установок. Отсоединить трубопроводы хладагента от конденсатора. Нажать на фиксаторы с левой и с правой стороны -стрелки- и нажатием освободить радиатор с конденсатором из креплений к стене.
Указание: Если фиксаторы -стрелки- при сжатии треснут, то при обратной установке для крепления радиатора к стене используется винт -1- (5 Нм).
Наклонить радиатор -3- с конденсатором -2- -стрелка- для получения доступа к резьбовой пробке -1- патрона осушителя. Вывинтить резьбовую пробку -1-. С помощью клещей с длинными губками извлечь картридж осушителя из бачка движением вверх.
Установка
Установка в обратном порядке.
Указание: Каждый раз после открытия ресивера заменять картридж осушителя и уплотнительные кольца. Герметичный пакет с картриджем осушителя открывать только непосредственно перед установкой а бачок и сразу же закрыть картридж крышкой. Уплотнительные кольца крышки смочить маслом для контура циркуляции хладагента. Проверить бачок перед установкой на наличие грязи, повреждений резьбы, привалочных плоскостей.
Извлечь картридж из пакета, вставить его в корпус осушителя и сразу опустить в ресивер. Завинтить резьбовую пробку -1-.
Причины замены картриджа осушителя
Заменять картридж осушителя, если: контур циркуляции хладагента был продут или промыт, компрессор климатической установки заклинил, система была разгерметизирована неопределённое время (очень медленные утечки).
Заменять картридж осушителя не следует: в результате аварии не повреждён ресивер, ремонт контура циркуляции хладагента выполняется в сжатые сроки (в течение установленных норм времени), и а/м не старше 5 лет, контур циркуляции хладагента вскрывается кратковременно для ремонта других узлов, а/м не старше 5 лет.
