Указание: Ремонт разрешается проводить только в специализированных сервисных центрах, располагающих необходимым оборудованием для работ на контуре циркуляции хладагента и квалифицированным персоналом. Для предотвращения проникновения влаги все разгерметизированные узлы в контуре циркуляции хладагента закрыты подходящими заглушками. При замене соблюдать предписанное количество масла в контуре хладагента.
Снять передний бампер. Снять кронштейн с вентиляторами радиатора. Снять воздуховод на перегородке моторного отсека. Откачать хладагент при помощи стенда для обслуживания климатических установок. Отсоединить трубопроводы хладагента от конденсатора. Нажать на фиксаторы с левой и с правой стороны -стрелки- и повернуть радиатор с конденсатором вверх по направлению к двигателю так, чтобы можно было извлечь конденсатор.
Указание: Если фиксаторы -стрелки- при сжатии треснут, то при обратной установке для крепления радиатора к стене используется винт -1- (5 Нм).

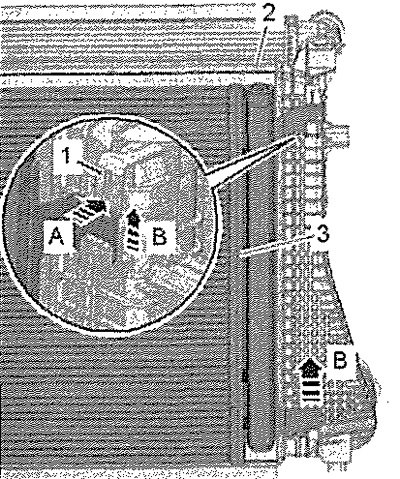

Разблокировать скобы слева и справа -1-, нажав на них -стрелка А-, и вытолкнуть конденсатор -3- вверх -стрелка В- из корпуса -2-.
Сдвинуть конденсатор -1- вверх -стрелка- и извлечь его.
Установка
Установка в обратном порядке. Вставить конденсатор в опору -стрелки- до блокировки фиксаторов -1-. Заменить уплотнительные кольца.
Указание: Незначительные вмятины ламелей не считаются повреждением и не являются причиной для замены радиатора/интеркулера/конденсатора.
