Присоединение и отсоединение трубопроводов контура циркуляции хладагента (Skoda Octavia 3 «5E»)

0

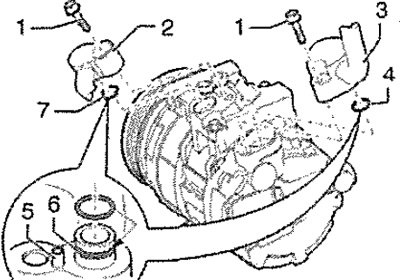

Присоединение и отсоединение трубопроводов контура циркуляции хладагента к компрессору

Указание: Откачать хладагент при помощи стенда для обслуживания климатических установок. После отсоединения закрыть магистрали хладагента и штуцеры компрессора заглушками для защиты от попадания влаги из воздуха.

1. 23 Нм

2. Присоединительный штуцер трубопровода высокого давления; защита от проворачивания с центровочной втулкой

3. Присоединительный штуцер трубопровода низкого давления: защита от проворачивания с центровочной втулкой

4. Кольцо круглого сечения (контур низкого давления)

5. Центровочная втулка

6. Канавка для уплотнительного кольца

7. Уплотнительное кольцо круглого сечения (контур высокого давления)

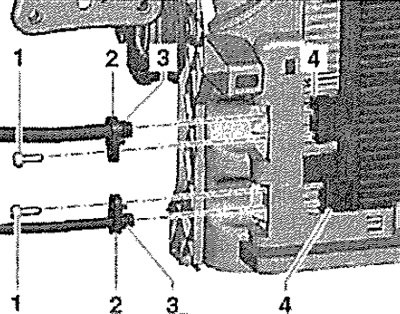

Присоединение и отсоединение трубопроводов контура циркуляции хладагента к конденсатору

[Данные скопированы с ресурса: AutoInstruction.ru]

Указание: После снятия закупорить подходящими заглушками трубопроводы хладагента и штуцеры конденсатора от попадания влажного воздуха.

1. Винты, 10 Нм



2. Трубопровод хладагента

3. Уплотнительные кольца

3. Штуцер магистрали хладагента: защита от проворачивания с центровочной втулкой

4. Штуцер для конденсатора
