Указание: При снятии модуля отопителя и климатической установки кронштейны не снимаются.

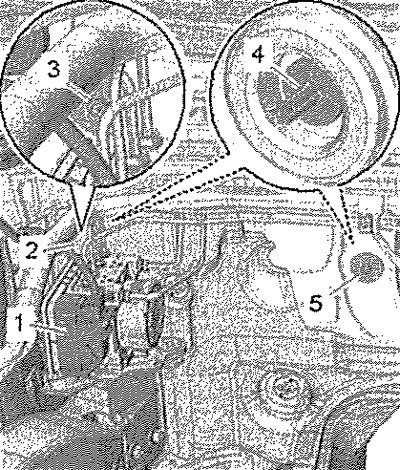

Снять модуль отопителя и климатической установки. Подняв скобу, отсоединить разъём -1-. Откинуть в сторону теплозащитный экран -2- за модулем ABS. Отвернуть гайки -3- и -5-. В салоне снять кронштейн -4-.
Указание: Если доступ к гайкам через модуль ABS затруднён, потребуется снять патрубок ОЖ с внутренним теплообменником.
Установка

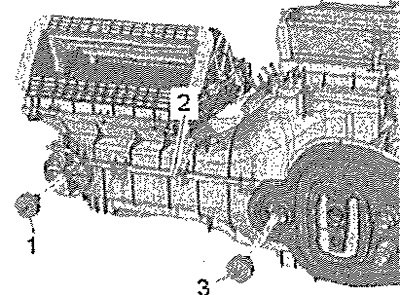

Установка в обратном порядке. Вставить кронштейны -1- и -3- в крепление на модуле отопителя и климатической установки -2- и установить модуль с кронштейнами.
После установки модуля отопителя затянуть гайки -3- и -5- (4,5 Нм).
