Указание: Нагревательный элемент дополнительного воздушного отопителя -Z35- устанавливается только на некоторые а/м. Нагревательный элемент дополнительного воздушного отопителя -Z35- может быть горячим — опасность ожога! Прежде чем снимать нагревательный элемент-Z35-, подождать пока опостынет.

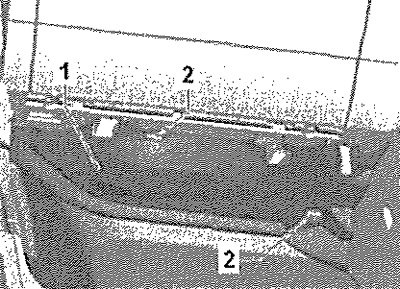

Снять левую боковую облицовку центральной консоли. Снять подушку безопасности для ног. Снять левый воздуховод пространства для ног. Отсоединить отрицательную клемму от АКБ.

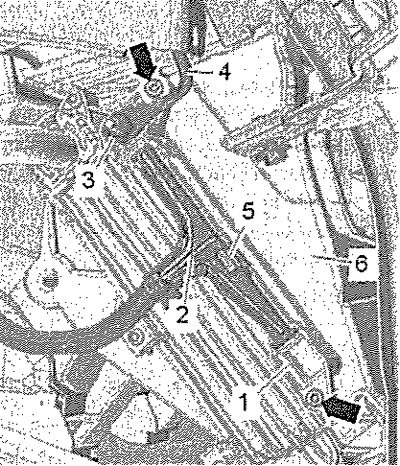

Открутить гайку -3- (9 Нм), снять провод массы -4-. Отсоединить разъём -2-, для этого сдвинуть фиксатор -5- и разблокировать движением внутрь. Вывернуть винты -стрелки- (2 Нм). Извлечь нагревательный элемент -Z35- поз. -1- из отопителя -6-.
Установка
Установка в обратном порядке.
Указание: Соблюдать правильное положение провода массы -4- (см. рис.) и момент затяжки гайки, -3- (9 Нм).
Соблюдать порядок действий при подключении отрицательной клеммы АКБ.
Проверка нагревательного элемента дополнительного воздушного отопителя -Z35-

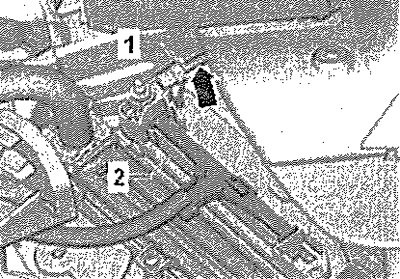

Наружная температура ниже 19°С. Температура ОЖ ниже 80°С. Температура в салоне прим. 20°С. Напряжение АКБ выше 12 В. Нагрузка на генератор не более 50%. Частота вращения двигателя более 450 об/мин. Регулятор температуры установлен в крайнее положение "отопление" (Climatronic — выбран режим high). Снять левую боковую облицовку центральной консоли. С помощью тестера с токовыми клещами 100 А (-VAS 5051В/7-) измерить потребляемый ток на массовом проводе -1 - -стрелка-.
- Малая мощность нагрева = 30 А
- Средняя мощность нагрева = 60 А
- Большая мощность нагрева = 80 А
Снятие и установка патрубка забора воздуха

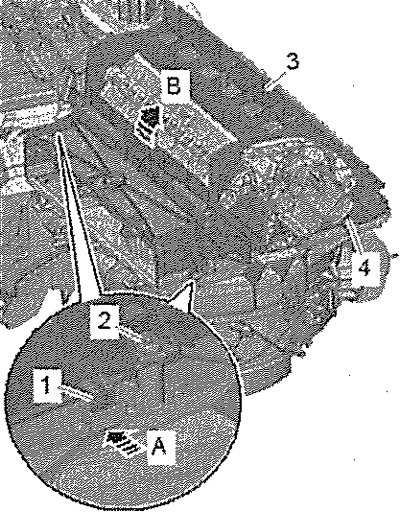

Снять центральную опору передней панели. Снять салонный фильтр. Отсоединить разъём -4- и освободить жгут проводки. Ослабить крепление модуля отопителя и климатической установки и слегка потянуть его вперёд. Вывернуть винты -2- (1 Нм). Разблокировать фиксатор -1- -стрелка А- и повернуть воздухозаборник -3- вверх -стрелка В-.
Установка в обратном порядке.
