Снятие и установка исполнительного электродвигателя заслонки рециркуляции воздуха -V113-
Отопитель и климатическая установка с ручным управлением и электрическими приводами заслонок.
Указание: Вместо потенциометра исполнительный электродвигатель оснащён концевыми выключателями.

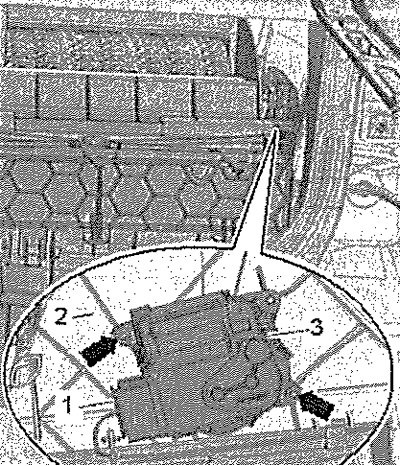

Выключить зажигание и все электрические потребители. Снять вещевой ящик передней панели и его рамку со стороны переднего пассажира. Вывернуть винты -стрелки- (1 Нм). Отсоединить исполнительный электродвигатель заслонки рециркуляции воздуха -V113- поз. -3- от патрубка забора воздуха -2-. Отсоединить разъём -1-.
Установка
Установка в обратном порядке.
Указание: Перед установкой проверить работу заслонок и шарнирного крепления.

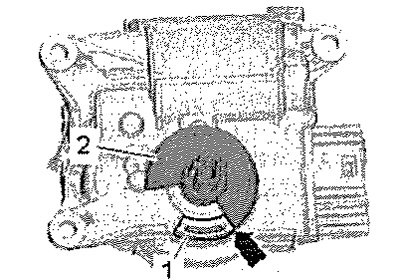

Для попадания воздуха в салон заслонка приточной вентиляции должна быть „открыта". Приводной вал -2- должен прилегать к упору -1- -стрелка-, как показано на рисунке.
Если вал привода исполнительного электродвигателя не находится в крайнем положении, подключить разъём и на панели управления выбрать режим, в котором исп. двигатель устанавливается в нужное положение. Затем снова выключить зажигание. Установить исполнительный электродвигатель на короб приточной вентиляции, чтобы приводной вал вошёл в гнездо крепления. Проложить жгут проводки так, чтобы исключить его соприкосновение с подвижными элементами. Подключить Тестер, опросить и очистить регистратор событий, выполнить базовую установку в режиме „Ведомый поиск неисправностей". Проверить правильность работы модуля отопителя и климатической установки.
Снятие и установка исполнительного электродвигателя заслонки регулирования температуры -V68- или исполнительного электродвигателя левой заслонки регулирования температуры -V158-
Отопитель и климатическая установка с ручным управлением и электрическими приводами заслонок-исполнительный электродвигатель заслонки регулирования температуры -V68-. Climatronic — исполнительный электродвигатель левой заслонки регулирования температуры -V158-. Монтажные работы для обоих электродвигателей одинаковы.

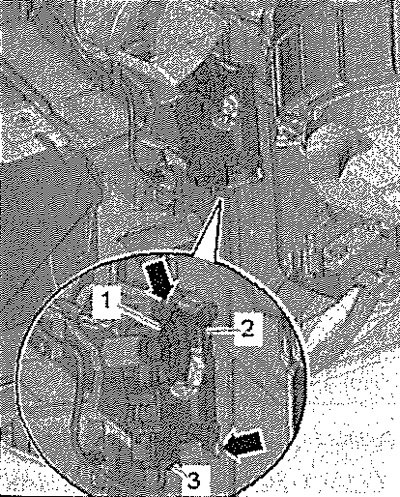

Выключить зажигание и все электрические потребители. Снять подушку безопасности для ног. Снять левый воздуховод пространства для ног. Вывернуть винты-стрелки- (1 Нм). Отсоединить электрический разъём -2-. Снять исполнительный электродвигатель заслонки регулирования температуры -V68- поз. -1 -.
Установка
Установка в обратном порядке.
Указание: Перед установкой проверить работу заслонок и шарнирного крепления.

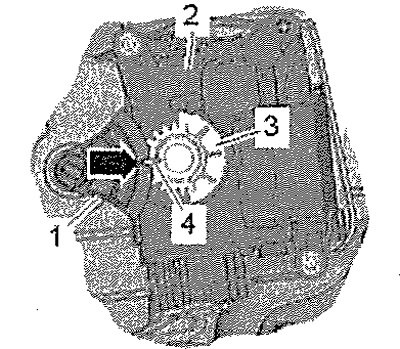

Установить исполнительный электродвигатель -1- на корпус распределителя воздуха, при этом шестерня -2- двигателя должна войти в зацепление с шестерней -3- рычага. Длинный зуб -4- должен войти в выемку -стрелка- на приводном рычаге. Если шестерня электродвигателя и шестерня рычага заслонки регулирования температуры стоят не в заданном положении, присоединить разъём и на панели управления выбрать тот режим, в котором электродвигатель занимает соответствующее положение. Затем снова выключить зажигание.
Проложить жгут проводки так, чтобы исключить его соприкосновение с подвижными элементами. Подключить Тестер, опросить и очистить регистратор событий, выполнить базовую установку в режиме „Ведомый поиск неисправностей". Проверить правильность работы модуля отопителя и климатической установки.
Снятие и установка исполнительного электродвигателя правой заслонки регулирования температуры -V159-
Climatronic

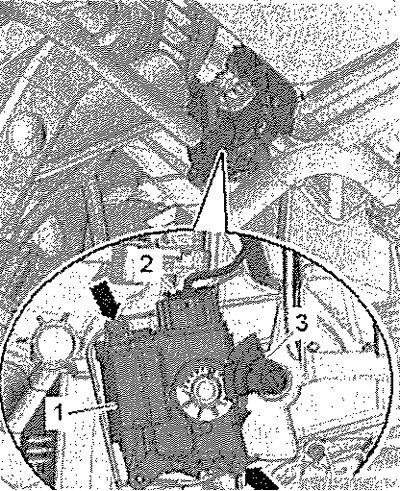

Выключить зажигание и все электрические потребители. Выкрутить винты -2- и снять экран -1-. Снять вещевой ящик передней панели и его рамку со стороны переднего пассажира. Извлечь шланг охлаждения вещевого ящика из модуля отопителя и климатической установки. Снять правый воздуховод пространства для ног. Вывернуть винты -стрелки- (1 Нм). Снять электродвигатель -2- и отсоединить разъём -3-.
Установка
Установка в обратном порядке.
Указание: Перед установкой проверить работу заслонок и шарнирного крепления.

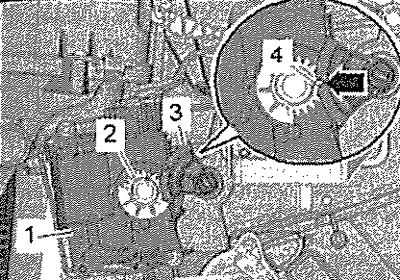

Установить исполнительный электродвигатель -1- на корпус распределителя воздуха, при этом шестерня -3- двигателя должна войти в зацепление с шестернёй -1- рычага. Длинный зуб -4- должен войти в выемку -стрелка- на приводном рычаге. Если шестерня электродвигателя и шестерня рычага заслонки регулирования температуры стоят не в заданном положении, присоединить разъём и на панели управления выбрать тот режим, в котором электродвигатель занимает соответствующее положение. Затем снова выключить зажигание.
Проложить жгут проводки так, чтобы исключить его соприкосновение с подвижными элементами. Подключить Тестер, опросить и очистить регистратор событий, выполнить базовую установку в режиме „Ведомый поиск неисправностей". Проверить правильность работы модуля отопителя и климатической установки.
Снятие и установка исполнительного электродвигателя заслонок приточной вентиляции/рециркуляции/воздухозаборника -V425-
Ciimatronic

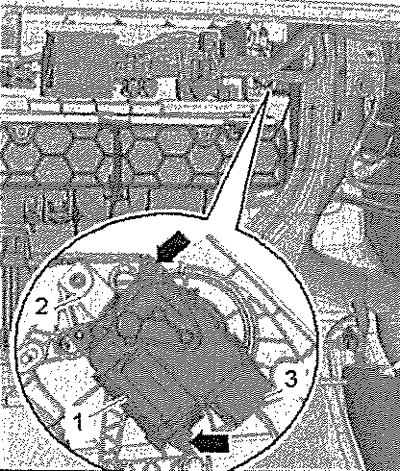

Выключить зажигание и все электрические потребители. Снять вещевой ящик передней панели и его рамку со стороны переднего пассажира. Высвободить жгут проводки из фиксаторов. Вывернуть винты -стрелки- (1 Нм). Отсоединить исполнительный электродвигатель заслонок приточной вентиляции/рециркуляции/воздухозаборника -1- от воздухозаборника. Отсоединить электрический разъём -3-.
Установка
Установка в обратном порядке.
Указание: Перед установкой проверить работу заслонок и шарнирного крепления. Убедиться, что рычаг и валы правильно зафиксированы в гнездах крепления.

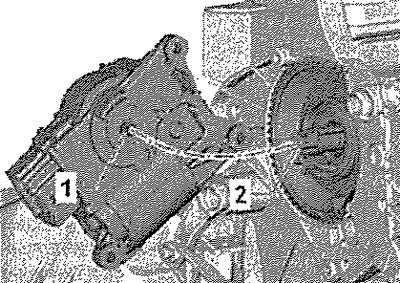

Поворотное крепление электродвигателя -1- можно установить на рычаг переключения -2- только в определённом положении. Если поворотное крепление исполнительного электродвигателя -1- не находится в крайнем положении, подключить разъём и на панели управления выбрать режим, в котором исп. двигатель устанавливается в нужное положение. Затем снова выключить зажигание.
Проложить жгут проводки так, чтобы исключить его соприкосновение с подвижными элементами. Подключить Тестер, опросить и очистить регистратор событий, выполнить базовую установку в режиме „Ведомый поиск неисправностей". Проверить правильность работы модуля отопителя и климатической установки.
