Для замены дополнительного сопротивления электровентилятора отопителя выполните следующее.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Под панелью приборов с левой стороны отопителя нажмите на фиксатор колодки проводов дополнительного сопротивления электровентилятора отопителя и отсоедините колодку от сопротивления.
Примечание: Для наглядности показано при снятой панели приборов.
3. Выверните два винта крепления дополнительного сопротивления к кожуху отопителя и снимите его.
4. Установите дополнительное сопротивления электровентилятора отопителя в порядке, обратном снятию.
Для замены электродвигателя привода заслонки рециркуляции выполните следующее.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите вещевой ящик (см. Снятие и установка панели приборов).
3. Через отверстие в панели приборов, открывшееся после снятия вещевого ящика, с правой стороны отопителя отсоедините колодку жгута проводов от электродвигателя привода заслонки рециркуляции, сжав фиксаторы ее крепления.
Примечание: Для наглядности показано при снятой панели приборов.
4. Выверните два винта крепления электродвигателя к воздухозаборнику отопителя и снимите электродвигатель.
5. Установите электродвигатель привода заслонки рециркуляции в порядке, обратном снятию.
Материал заимствован у портала www.AutoInstruction.ru
Для замены электродвигателя привода воздухораспределительной заслонки выполните следующее.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите вещевой ящик (см. Снятие и установка панели приборов).

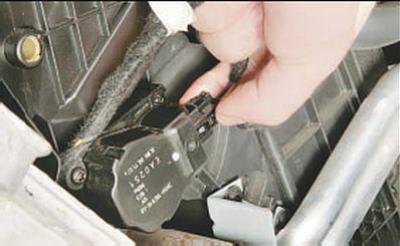

3. Через отверстие в панели приборов, открывшееся после снятия вещевого ящика, с правой стороны отопителя сожмите фиксаторы крепления колодки жгутов проводов электродвигателя привода воздухораспределительной заслонки…
Примечание: Для наглядности показано при снятой панели приборов.
4….и отсоедините ее от электродвигателя.

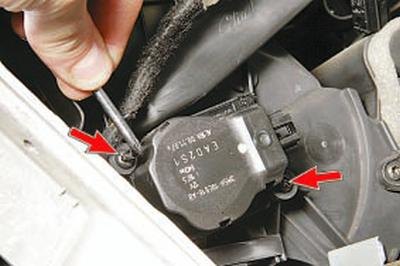

5. Выверните два винта крепления электродвигателя к кожуху отопителя и снимите электродвигатель.
6. Установите электродвигатель привода воздухораспределительной заслонки в порядке, обратном снятию.
