1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

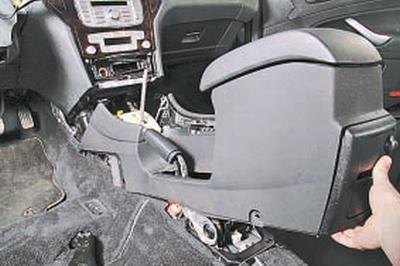

2. Снимите облицовку тоннеля пола (см. Снятие и установка облицовки тоннеля пола).

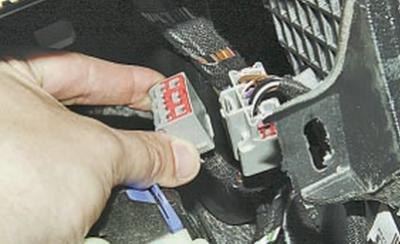

3. Нажав на фиксатор, разъедините колодку жгута проводов, расположенную под облицовкой тоннеля пола.

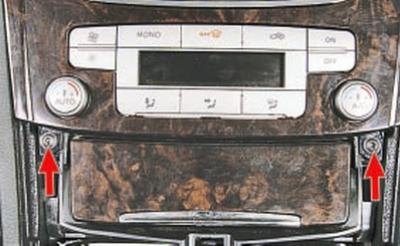

4. Выверните два винта нижнего крепления облицовки магнитолы и панели управления системой климат-контроля.

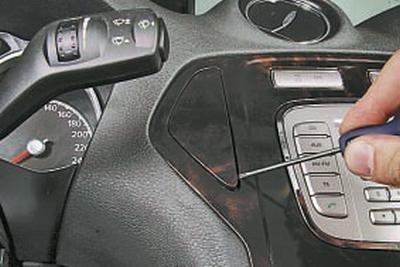

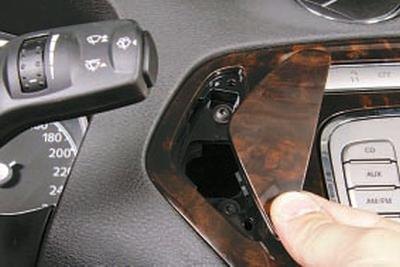

5. Аккуратно подденьте отвёрткой левую заглушку облицовки…
6….и снимите ее.
7. Аналогично снимите правую заглушку.

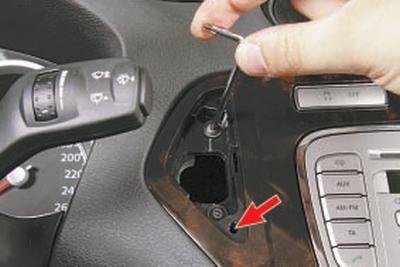

8. Выверните слева и справа по два винта верхнего крепления облицовки…

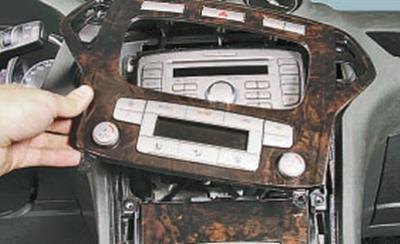

9….и отведите ее от панели приборов.

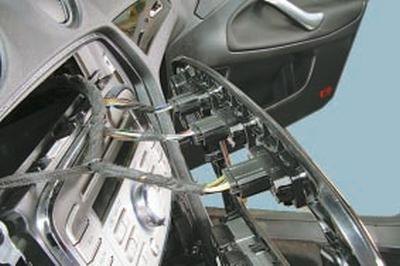

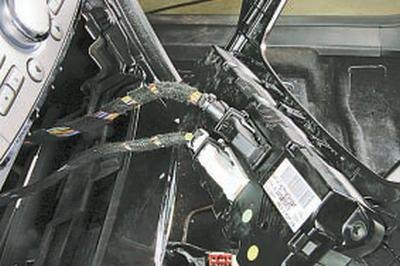

10. Нажав на фиксаторы, отсоедините три колодки жгутов проводов от выключателей…

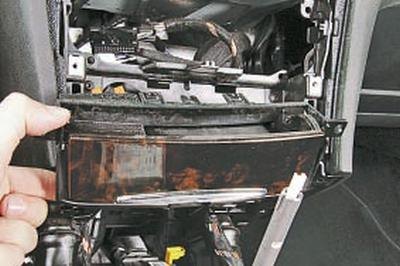

11….две колодки – от панели управления системой климат-контроля и снимите облицовку.
12. Выньте пепельницу из консоли панели приборов.

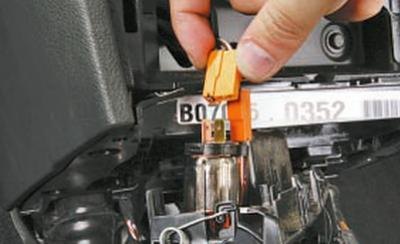

13. Отсоедините колодки жгута проводов от прикуривателя…

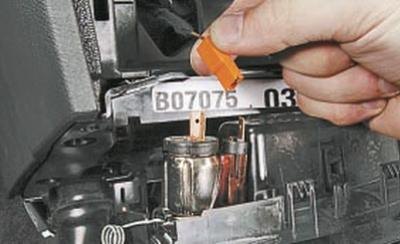

14….и лампы подсветки и снимите пепельницу.

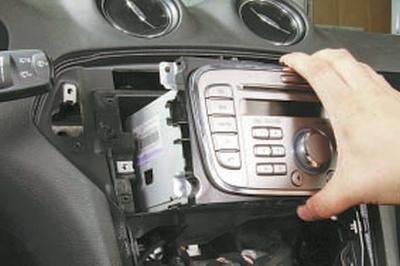

15. Снимите магнитолу (см. Снятие и установка автомагнитолы).

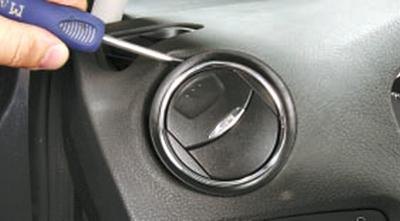

16. Поддев отвёрткой левое сопло воздуховода…

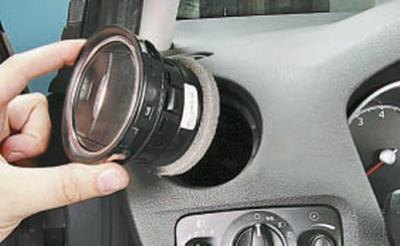

17….снимите его.
18. Аналогично снимите правое и центральные сопла воздуховодов системы отопления, кондиционирования и вентиляции.

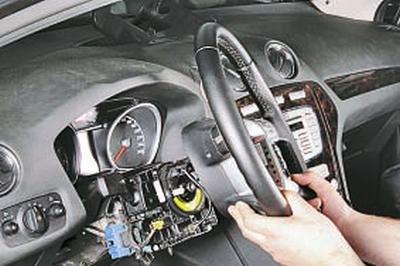

19. Снимите рулевое колесо (см. Снятие и установка рулевого колеса) и кожух рулевой колонки (см. Снятие и установка кожуха рулевой колонки).

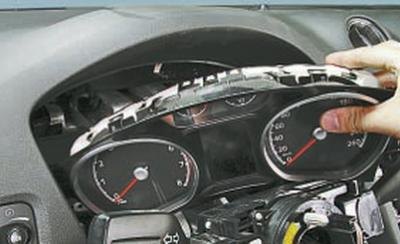

20. Снимите комбинацию приборов (см. Снятие и установка комбинации приборов).

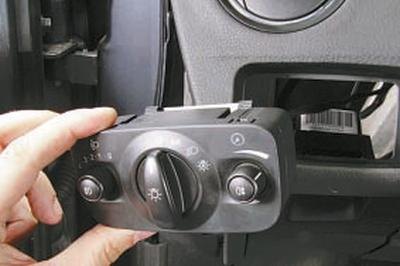

21. Снимите центральный переключатель света (см. Замена блока управления наружным освещением и подсветкой комбинации приборов).
22. Снимите рулевую колонку (см. Снятие и установка рулевой колонки).
Примечание: Если каркас панели приборов не требует замены и его снимать не надо, то снимать рулевую колонку необязательно.

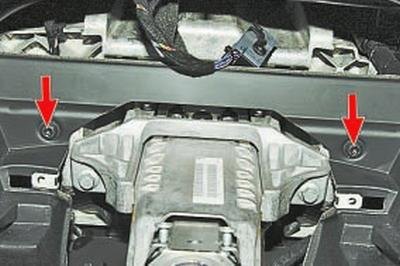

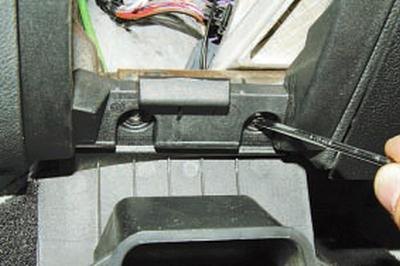

23. Выверните два винта крепления панели приборов к каркасу.

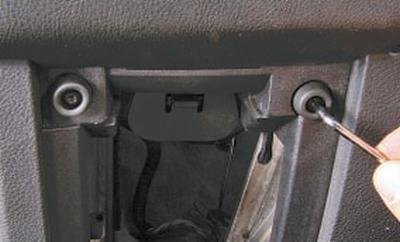

24. Откиньте крышку ящика для мелких вещей и выверните два винта нижнего крепления основания крышки.
25. Выверните два винта верхнего крепления основания крышки.

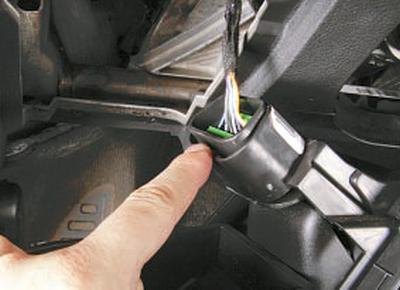

26. Отсоедините колодку жгута проводов от диагностического разъема…

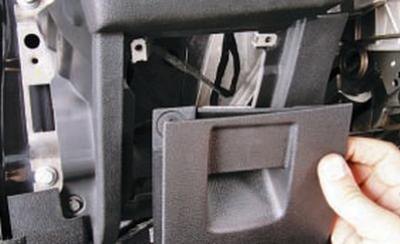

27….и снимите ящик вместе с крышкой.

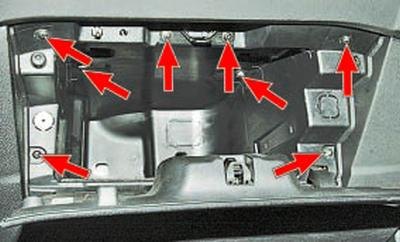

28. Откройте крышку вещевого ящика, выверните шесть винтов и два болта крепления вещевого ящика.

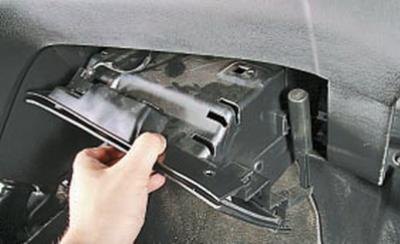

29. Выньте вещевой ящик из панели приборов.

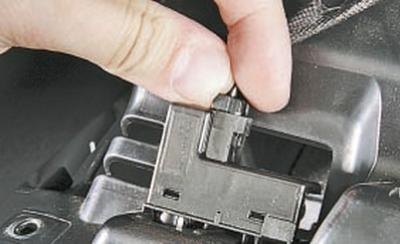

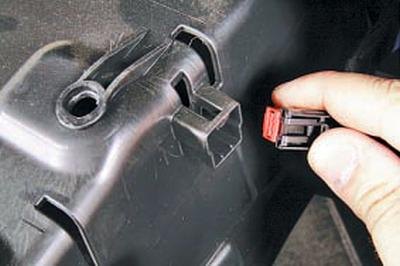

30. Нажав на фиксатор, отсоедините колодку жгута проводов выключателя лампы освещения вещевого ящика.
31. Нажав на фиксатор, отсоедините колодку жгута проводов выключателя подушки безопасности переднего пассажира.

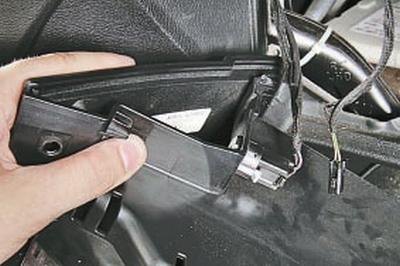

32. Нажав на фиксатор, отсоедините колодку жгута проводов и снимите вещевой ящик.
33. Через окно, открывшееся после снятия вещевого ящика, выверните два болта крепления панели приборов к каркасу.

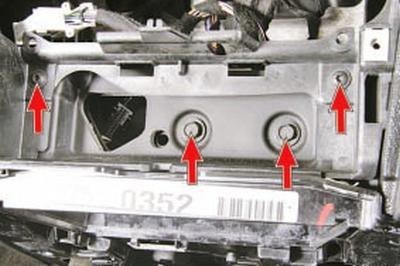

34. Выверните два болта и два винта крепления панели приборов к каркасу в ее центральной части.

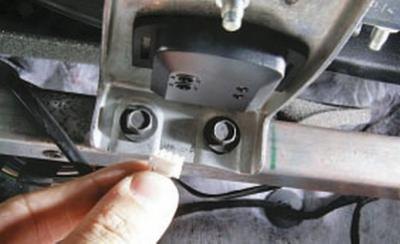

35. Отсоедините колодку жгута проводов от датчика удара противоугонной сигнализации (если установлен).

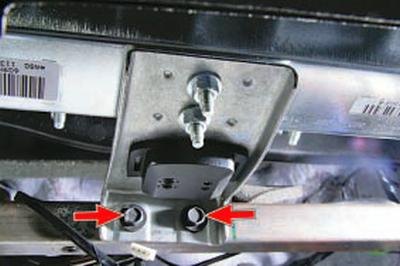

36. Выверните два болта крепления кронштейна подушки безопасности к каркасу панели приборов.

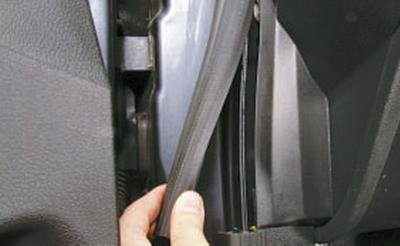

37. Снимите часть уплотнителя с отбортовки дверного проема.

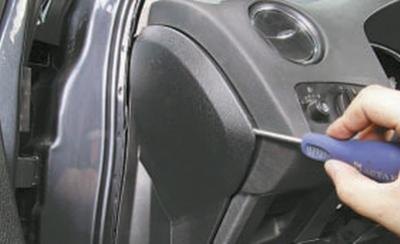

38. Поддев отвёрткой…

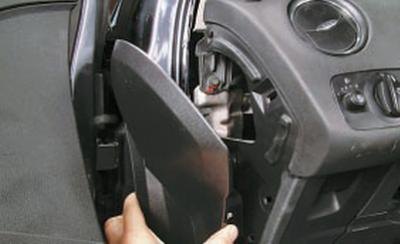

39….снимите левую боковую накладку панели приборов.
40. Аналогично снимите правую боковую накладку.
41. Выверните по два болта левого и правого крепления панели приборов к каркасу.

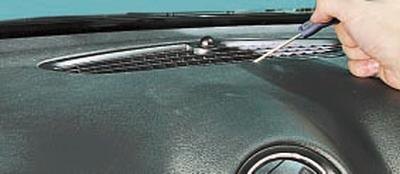

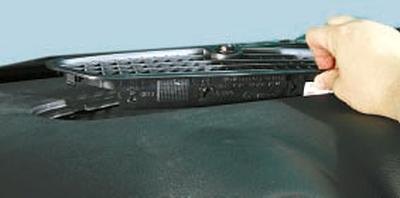

42. Поддев отвёрткой центральный дефлектор обдува ветрового стекла…
43….и преодолев сопротивление фиксаторов, отведите его от панели приборов.

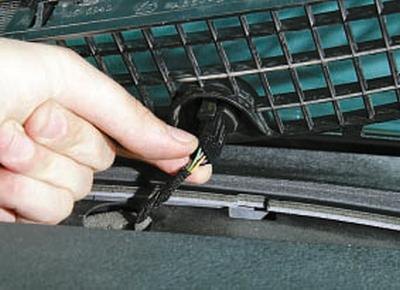

44. Нажав на фиксатор, отсоедините колодку жгута проводов от датчика освещенности.

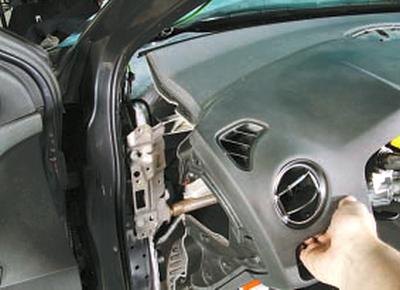

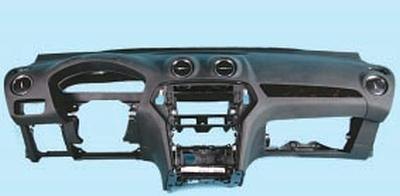

45. Снимите декоративную панель приборов.
46. Установите панель приборов в порядке, обратном снятию.
Если требуется заменить каркас панели приборов, выполните следующие операции.

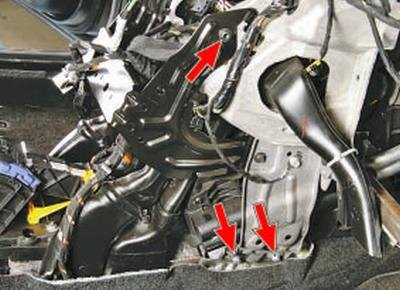

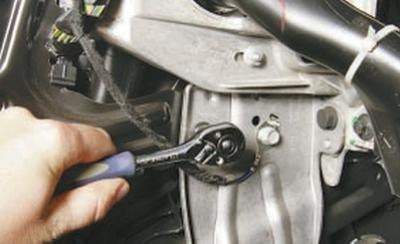

47. Выверните нижние болты крепления правого поддерживающего кронштейна каркаса.
48. Выверните винт крепления поддерживающего кронштейна каркаса, а также болт и гайку верхнего крепления кронштейна панели приборов.
49. Выверните верхний винт крепления кронштейна центральной консоли.
50. Аналогично выверните винты крепления кронштейна центральной консоли с левой стороны.

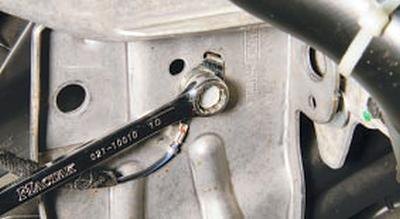

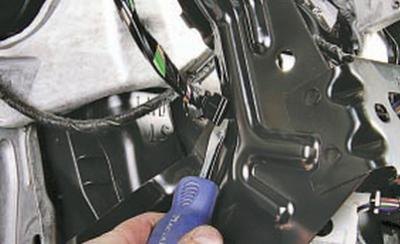

51. Поддев отвёрткой, выведите держатель жгута проводов из отверстия в кронштейне с левой и с правой стороны.
52. Снимите кронштейн центральной консоли.

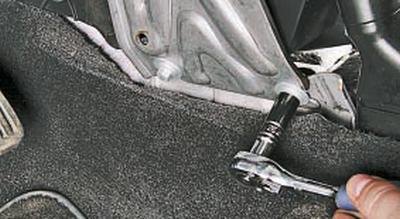

53. Выверните болт крепления провода «массы» и снимите правый поддерживающий кронштейн.
54. Выверните два болта нижнего крепления левого поддерживающего кронштейна каркаса панели приборов.

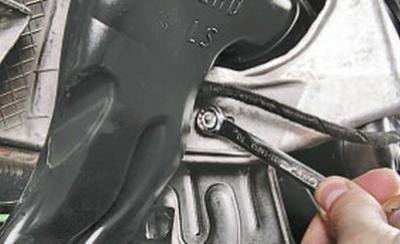

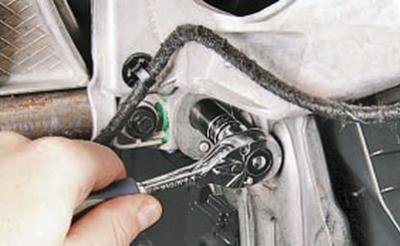

55. Отверните гайку крепления левого поддерживающего кронштейна к панели приборов.

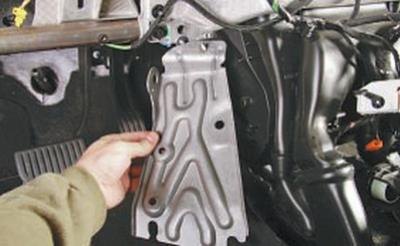

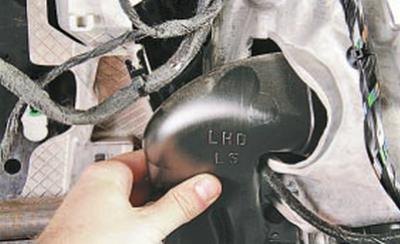

56. Снимите левый и правый воздуховоды.

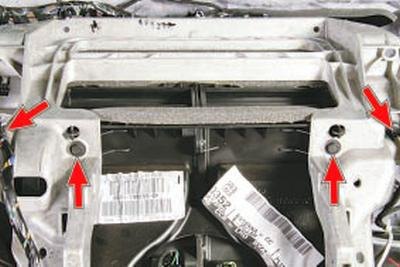

57. Отверните болт верхнего крепления левого поддерживающего кронштейна панели приборов…
58….и снимите его.

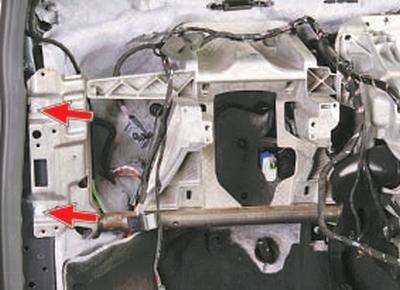

59. Выверните четыре болта крепления каркаса.

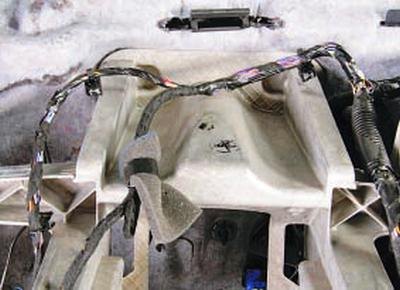

60. Выверните по два болта крепления каркаса к передним стойкам с левой и правой стороны.
61. Выведите держатели жгутов проводов из отверстий каркаса и вытяните жгут проводов из каркаса.
62. Снимите обе передние двери (см. Снятие и установка передней двери).
Примечание: Снимать передние двери необходимо потому, что они закрывают доступ к двум болтам крепления верхней трубы каркаса панели приборов к стойкам кузова.

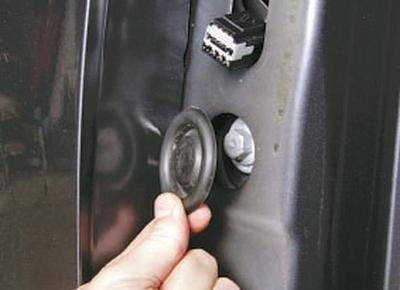

63. Выньте заглушки отверстий в левой и правой стойках.

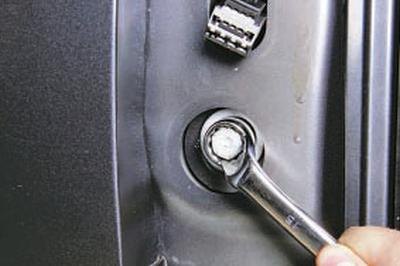

64. Выверните по одному болту бокового крепления каркаса панели приборов к левой и правой передним стойкам кузова…

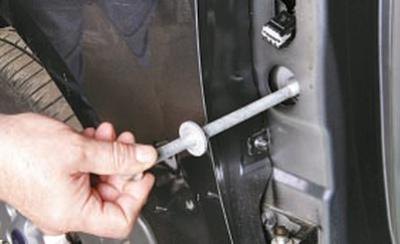

65….и выньте болты
66. Убедитесь, что от каркаса панели приборов отсоединены все провода, и снимите каркас.
67. Установите детали в порядке, обратном снятию.
