Примечание: Показаны снятие и установка облицовок с левой стороны салона. Облицовки с правой стороны снимают аналогично.
Снятие облицовок салона показано в последовательности, обратной их установке на автомобиль. Попытка снять облицовки в другой последовательности не приведет к желаемому результату, так как каждая предыдущая облицовка удерживает своими краями последующие или закрывает крепление.
1. Снимите подушку и спинку заднего сиденья (см. Снятие и установка заднего сиденья).

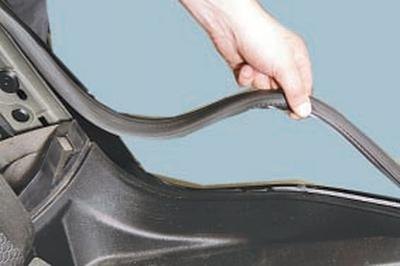

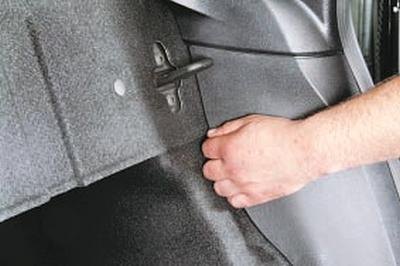

2. Снимите нижнюю часть уплотнителя с дверного проема.

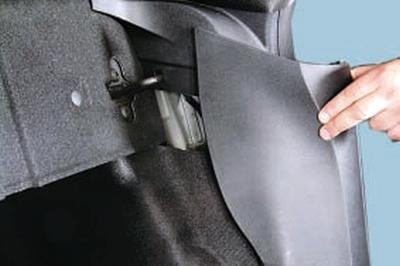

3. Отожмите внутренний край нижней облицовки задней стойки, преодолевая сопротивление фиксаторов…

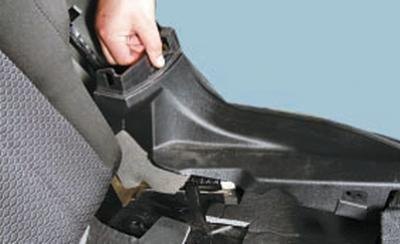

4….и снимите её.

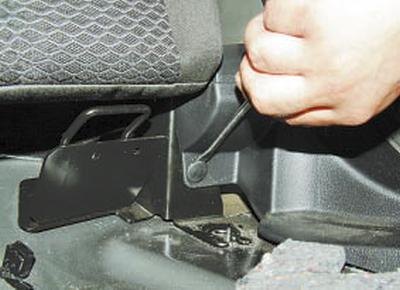

5. Поддев отвёрткой, извлеките задний пистон крепления задней облицовки порога.
6. Снимите заднюю облицовку порога.

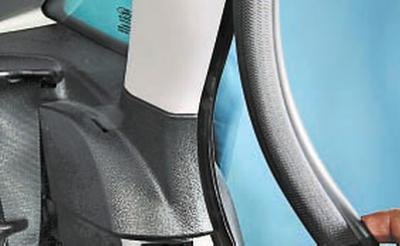

7. Снимите уплотнитель с задней части дверного проема.
8. Выверните болт нижнего крепления ремня безопасности с левой стороны (см. Снятие и установка заднего ремня безопасности).

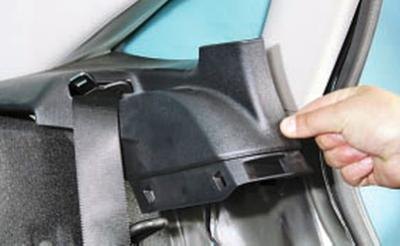

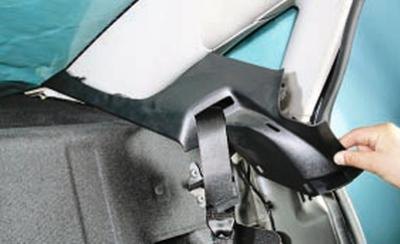

9. Отделите переднюю часть левой облицовки полки багажника…
10….и, преодолев сопротивление фиксаторов, снимите ее, сдвинув облицовку к центральной оси автомобиля и пропустив пряжку нижнего крепления ремня безопасности в отверстие облицовки.

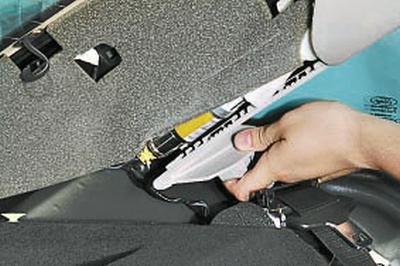

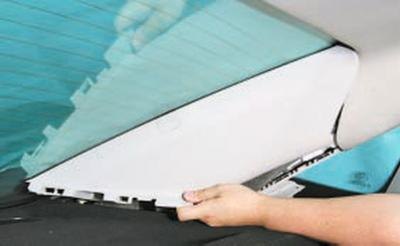

11. Отожмите боковую облицовку стойки заднего стекла, преодолев сопротивление фиксаторов, и снимите ее.

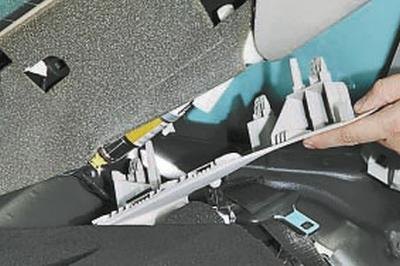

12. Отожмите нижнюю облицовку стойки заднего стекла, преодолев сопротивление фиксаторов…
13….и снимите ее.
14. Поддев отвёрткой…
15….снимите декоративную заглушку верхней части облицовки задней стойки, преодолевая упругое сопротивление ее фиксаторов.
16. Выверните винт крепления…

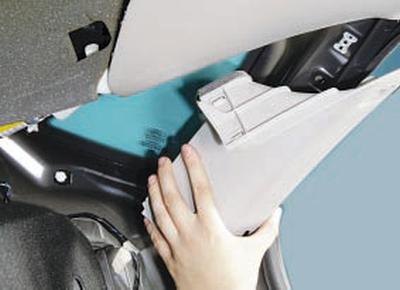

17….и снимите верхнюю часть облицовки задней стойки, преодолевая упругое сопротивление ее держателей.

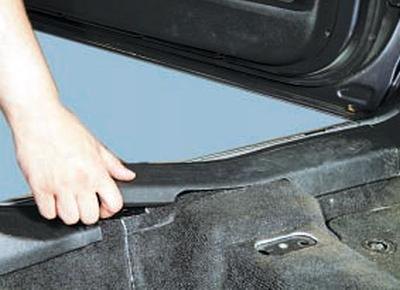

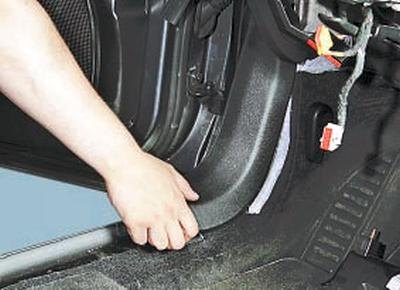

18. Поддев рукой заднюю часть облицовки порога, снимите ее, преодолев сопротивление фиксаторов.
19. Поддев рукой нижнюю часть облицовки передней стойки, снимите ее, преодолев сопротивление фиксаторов.
20. Выверните болт крепления кронштейна переднего ремня безопасности (см. Снятие и установка переднего ремня безопасности).

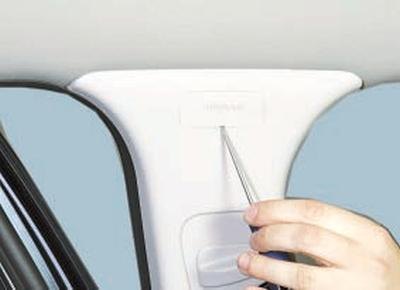

21. Поддев отвёрткой, снимите декоративную заглушку верхней облицовки средней стойки, преодолевая упругое сопротивление ее фиксаторов.
22. Выверните винт крепления…

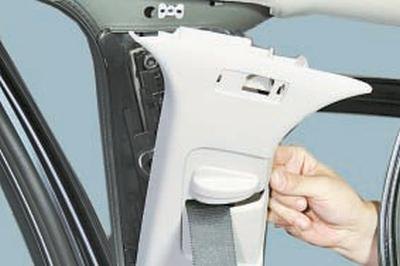

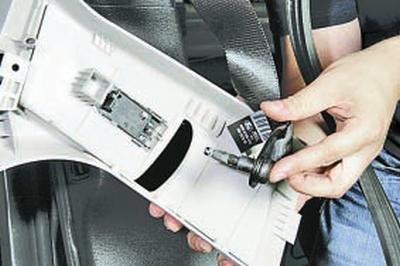

23….и, приподняв облицовку…

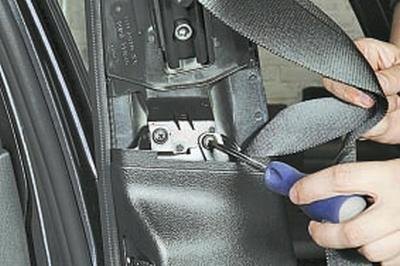

24….снимите её, пропустив пряжку нижнего крепления ремня безопасности через щель облицовки.
25. Выверните два винта крепления нижней облицовки средней стойки…

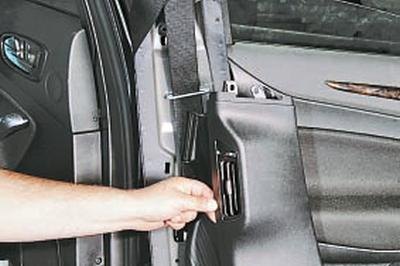

26….и снимите ее, преодолев сопротивление фиксаторов.

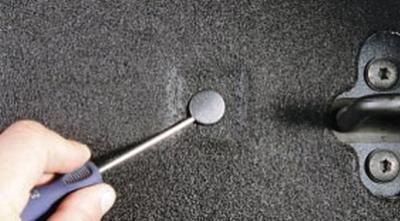

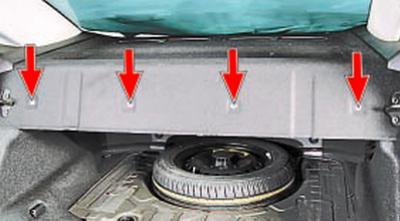

27. Поддев отвёрткой пистон крепления облицовки полки багажника, извлеките его из отверстия.

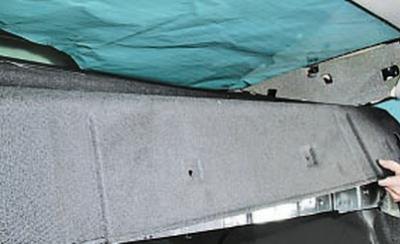

Примечание: Так расположены четыре пистона крепления облицовки полки багажника.
28. Извлеките остальные три пистона и снимите облицовку полки багажника.

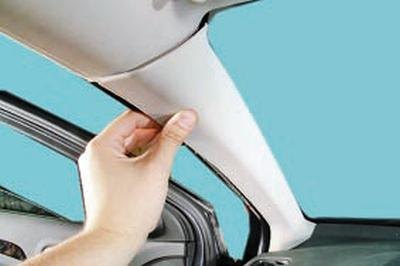

29. Подденьте верхний край облицовки передней стойки…

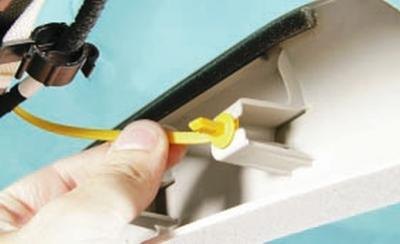

30….и, преодолевая упругое сопротивление фиксаторов, отсоедините от стойки верхний и нижний держатели облицовки.
31. Сдвиньте держатель по пазу облицовки и снимите ее.
32. Установите детали в порядке, обратном снятию.
