Примечание. Показаны снятие и установка облицовок с левой стороны салона. Облицовки с правой стороны снимают аналогично.

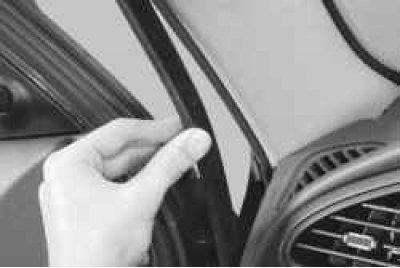

1. Перед снятием облицовки стойки ветрового окна снимите с края стойки уплотнитель проема двери, так как он перекрывает кромку облицовки.

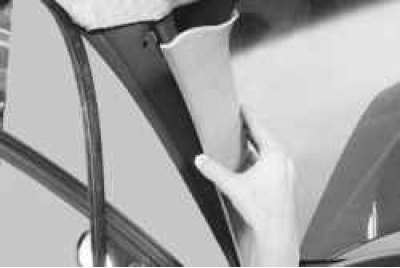

2. Снимите облицовку стойки ветрового окна, преодолевая сопротивление пистонов ее крепления.
Примечание. Осмотрите пистоны крепления облицовки. Сломанные пистоны замените.
3. Выверните держатель передней облицовки боковины…
4. …и снимите облицовку.
5. Для снятия передней облицовки порога, потянув ее вверх, извлеките из отверстий кронштейнов пистоны ее крепления и затем, сняв пружинные держатели, установленные в пазах облицовки, с отбортовки порога, снимите облицовку.
Примечание. Передний конец передней облицовки порога установлен под задним краем передней облицовки боковины. Если снятие передней облицовки порога затруднено, выверните держатель облицовки боковины (см. п. 3), чтобы освободить облицовку порога.

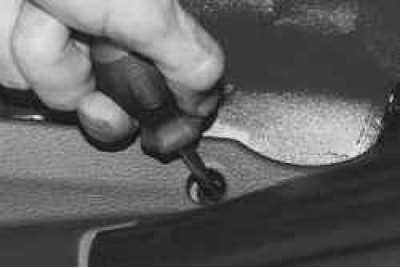

6. Для снятия задней облицовки порога выверните винт ее крепления к основанию кузова…
7. …и, потянув ее вверх, извлеките из отверстий кронштейнов пистоны ее крепления. Затем, сняв пружинные держатели, установленные в пазах облицовки, с отбортовки порога, снимите облицовку.

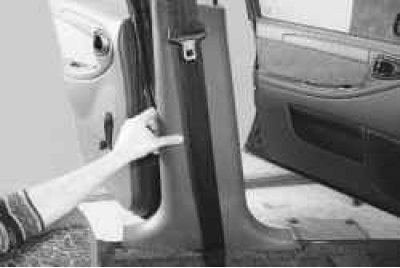

8. Перед снятием нижней части облицовки центральной стойки снимите переднюю и заднюю облицовки порога (см. пп. 5 и 7). Затем, немного изогнув края нижней части облицовки центральной стойки, снимите их с отбортовок стойки…

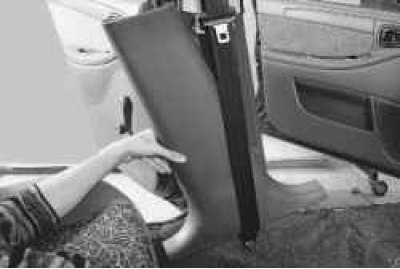

9. …и снимите нижнюю часть облицовки.

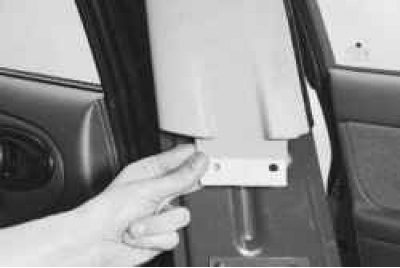

10. Перед снятием верхней части облицовки центральной стойки снимите нижнюю часть облицовки (см. п. 9), выверните два винта крепления направляющей ремня безопасности и отсоедините от центральной стойки верхнее крепление ремня (см. пп. 3 и 6 «Замена переднего ремня безопасности»). Затем отведите от стойки нижний край верхней части облицовки…

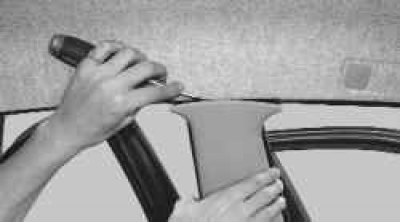

11. …поддев отверткой, выведите ее верхний край из-под обивки потолка и снимите верхнюю часть облицовки.
12. Перед снятием облицовки полки задка снимите спинку заднего сиденья (см. «Снятие и установка заднего сиденья»)...

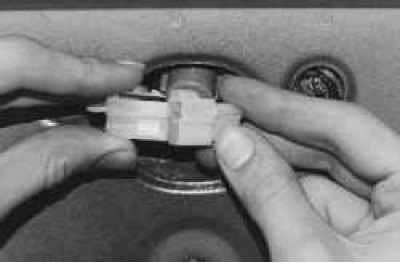

13. …и в багажнике разъедините колодку жгута проводов дополнительного стоп-сигнала.

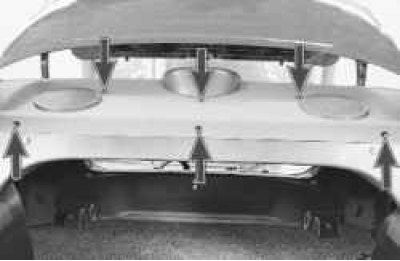

Примечание. Облицовка прикреплена к полке задка шестью пистонами.

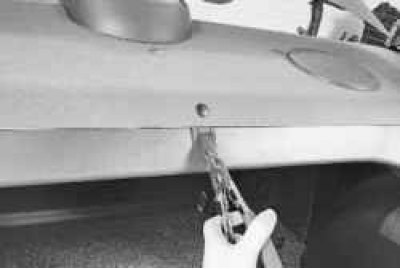

14. Извлеките по три пистона переднего…

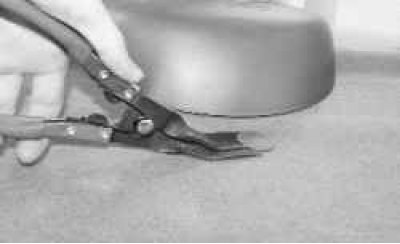

15. …и верхнего креплений облицовки полки задка…

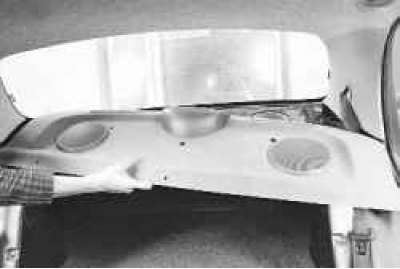

16. …и снимите облицовку в сборе с дополнительным стоп-сигналом.
17. При необходимости снимите с облицовки дополнительный стоп-сигнал, отвернув две гайки его крепления (см. «Замена дополнительного стоп-сигнала»).
18. Отсоедините облицовку от задней стойки, преодолевая сопротивление пистонов ее крепления.
Примечание. Осмотрите пистоны крепления облицовки. Сломанные пистоны замените.
19. Отсоедините верхнее и нижнее крепления ремня безопасности (см. «Замена заднего ремня безопасности»).
20. Преодолевая усилие фиксаторов, извлеките из отверстия облицовки окантовку отверстия.

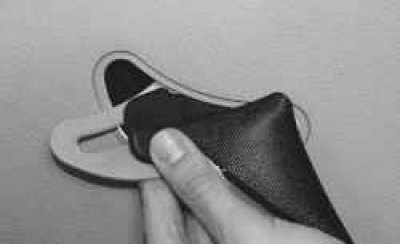

21. Пропустите окантовку отверстия вместе с пряжкой ремня в отверстие облицовки…
22. …и снимите облицовку с ремня безопасности.
23. Перед снятием задней облицовки боковины снимите заднюю облицовку порога (см. пп. 6 и 7 в данном подразделе), облицовку задней стойки (см. пп. 18–22 в данном подразделе) и ремень безопасности бокового пассажира на заднем сиденье (см. «Замена заднего ремня безопасности»).
24. Извлеките два пистона крепления задней облицовки боковины к кузову…

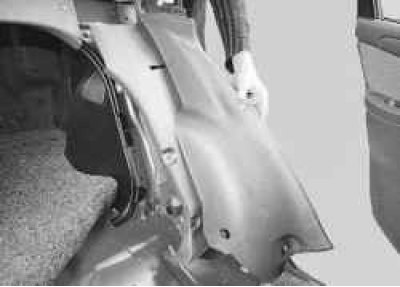

25. …и снимите облицовку.
26. Установите облицовки салона и все снятые детали в порядке, обратном снятию.
