1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Отжав отверткой пружинные фиксаторы с обеих сторон облицовочной накладки консоли панели приборов вверху…
3. …и внизу, снимите накладку.
4. Выверните два винта крепления заглушки бокса для установки магнитолы…
5. …отведите заглушку от панели приборов, отсоедините от заглушки колодку жгута проводов, выньте из держателя кабель антенны и снимите заглушку.
6. Извлеките из гнезда панели приборов бокс для установки магнитолы.
7. Выверните два винта крепления к панели приборов блока управления системой отопления и кондиционирования…
8. …выведите три фиксатора в верхней части блока из зацепления с панелью приборов и переместите блок на себя настолько, насколько позволяет длина проводов и тяг.

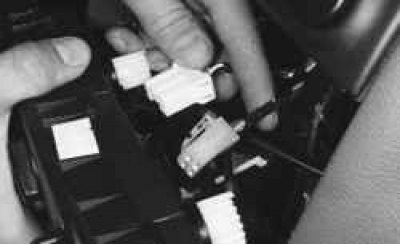

9. Отсоедините от блока колодки жгута проводов.
10. Отжав пальцем фиксатор оболочки тяги управления заслонкой распределения потоков воздуха…
11. …отсоедините оболочку от корпуса отопителя и снимите тягу с пальца рычага заслонки.
12. Аналогично отсоедините от рычагов отопителя тягу управления заслонками регулирования температуры поступающего в салон воздуха…
13. …и заслонкой рециркуляции.
14. Снимите блок управления системой отопления и кондиционирования вместе с тягами. При необходимости отсоедините от рычагов блока тяги так же, как это делали при их отсоединении от рычагов отопителя (см. пп. 11–14).
15. Устанавливайте блок управления отоплением и кондиционированием и все снятые детали в порядке, обратном снятию.
