Примечание: Замена передних ремней безопасности показана на примере ремня безопасности водителя. Ремень безопасности переднего пассажира заменяют аналогично.
Вам потребуется ключ TORX T50.
1. Ремни безопасности оборудованы преднатяжителями, поэтому отсоедините провод от клеммы «минус» аккумуляторной батареи.
Внимание! После отсоединения провода от клеммы «минус» аккумуляторной батареи необходимо подождать не менее 10–15 мин, только после этого можно приступить к снятию ремня безопасности, оснащенного преднатяжителем.
Внимание! Разборка инерционных катушек с преднатяжителями ремней запрещается.
Внимание! Не допускается падение инерционных катушек с преднатяжителями и попадание в них воды и масла.
Внимание! Не допускается воздействие на преднатяжители ремней температуры выше 95 °С.

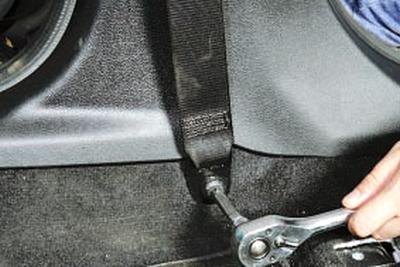

2. Выверните винт нижнего крепления ремня безопасности.

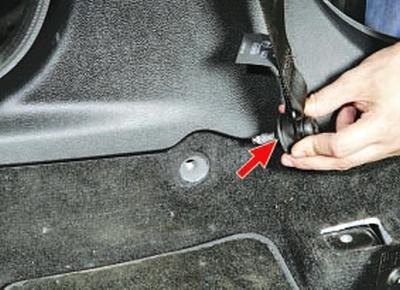

Примечание: На винту установлена дистанционная втулка, не потеряйте ее.

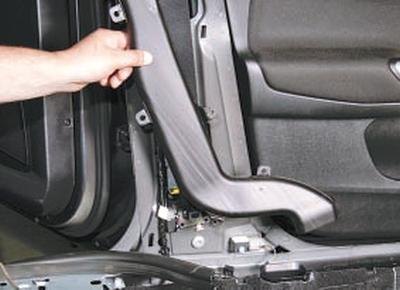

3. Снимите верхнюю и нижнюю облицовки центральной стойки (см. Снятие и установка облицовок салона).
4. Вывернув винты крепления воздуховода, снимите его.

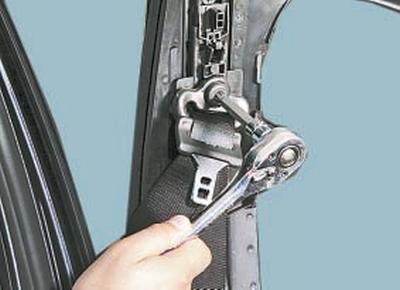

5. Выверните винт верхнего крепления ремня и отсоедините пряжку ремня от обоймы узла регулировки положения ремня по высоте.
Примечание: На винту установлена плоская шайба, не потеряйте ее.

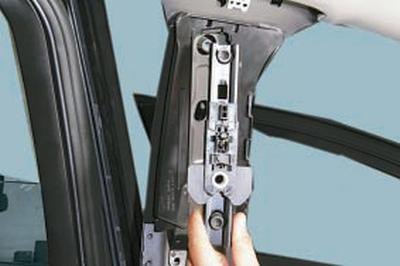

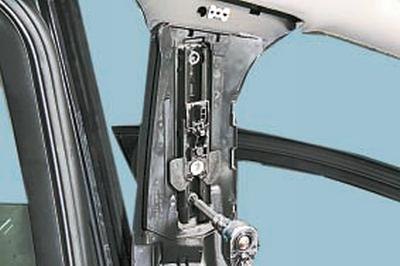

6. При необходимости выверните два винта крепления обоймы узла регулировки положения ремня по высоте…

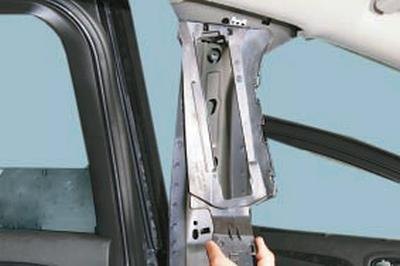

7….снимите её…

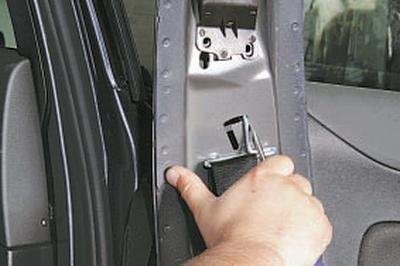

8….и держатель верхней облицовки стойки.

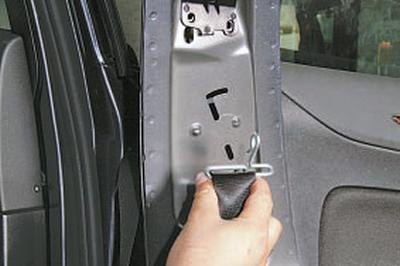

9. Сдвинув отвёрткой крюк направляющей ремня…

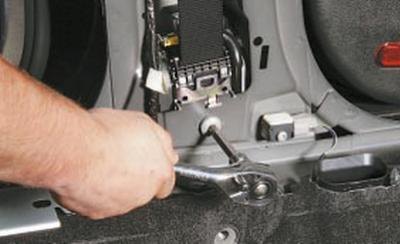

10….снимите направляющую со стойки.

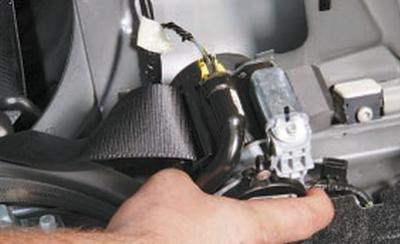

11. Выверните винт крепления инерционной катушки со встроенным в нее преднатяжителем ремня…
12….и извлеките катушку через технологическое отверстие в стойке кузова.

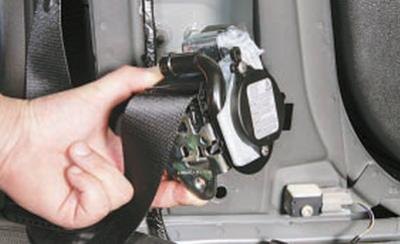

13. Сжав фиксаторы колодки жгута проводов преднатяжителя ремня, отсоедините ее от контактного разъема инерционной катушки…
14….и снимите катушку и ремень безопасности.
15. Для снятия замка переднего ремня безопасности необходимо снять с автомобиля сиденье (см. Снятие и установка переднего сиденья), так как при установленном сиденье отвернуть винт крепления замка неудобно.
16. Установите ремень безопасности и снятые детали в порядке, обратном снятию.
