Гидроэлектронный блок управления антиблокировочной системой тормозов установлен на кронштейне слева от вакуумного усилителя тормозов и крепится двумя гайками.
Вам потребуются: ключ на «10»…
…и специальный ключ «на 11» для отворачивания штуцеров тормозных трубопроводов.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите полку крепления аккумуляторной батареи (см. Снятие и установка полки крепления аккумуляторной батареи)
Смотрите источник на портале autoinstruction.ru

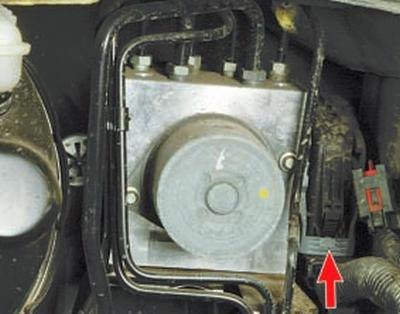

3. Поддев фиксатор колодки жгута проводов, переместите его по стрелке до упора вверх и отсоедините колодку жгута проводов от контактного разъема блока.

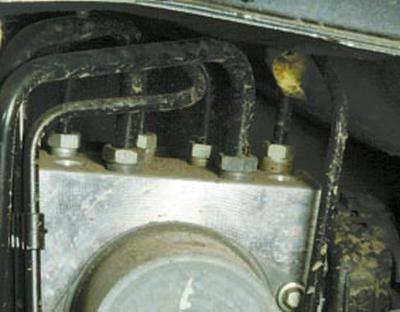

4. Отверните шесть штуцеров крепления трубопроводов к гидроэлектронному блоку…

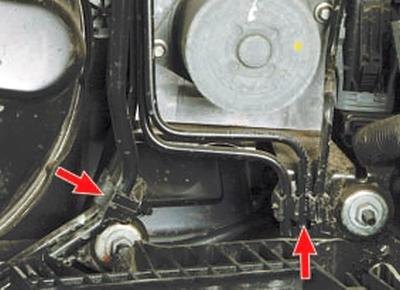

5….и выведите трубопроводы из двух пластмассовых держателей.

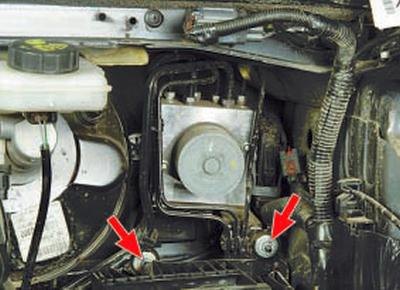

6. Отверните две гайки крепления гидроэлектронного блока к кронштейну и снимите его.
7. Установите гидроэлектронный блок и все снятые детали в порядке, обратном снятию.
Внимание! При замене гидроэлектронного блока в тормозную систему попадает воздух. Удалить его без применения специального оборудования невозможно. В связи с этим для замены блока обращайтесь на сервисную станцию.
