Предупреждение! Подушки безопасности не заменяют ремни безопасности. Более того, при движении автомобиля водитель и передний пассажир обязательно должны быть пристегнуты ремнями, так как в случае дорожно-транспортного происшествия сработавшая подушка безопасности сама может нанести не пристегнутому ремнем человеку тяжелую травму.
В систему SRS входят:
– модуль подушки безопасности водителя, расположенный в ступице рулевого колеса и состоящий из сложенной оболочки подушки и куполообразного газогенератора;

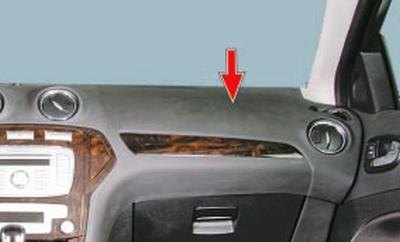

– модуль подушки безопасности переднего пассажира (устанавливают в зависимости от комплектации автомобиля), находящийся в панели приборов со стороны пассажира и состоящий из сложенной оболочки подушки и трубчатого газогенератора. Отличается от подушки безопасности водителя формой и большим обьёмом;
Внимание! При установке детского кресла на переднее пассажирское сиденье отключите подушку безопасности пассажира (при наличии выключателя).

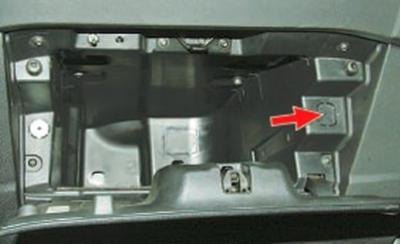

Выключатель находится в правом верхнем углу вещевого ящика. Подушка отключается ключом автомобиля (на фото показан вариант вещевого ящика на автомобиле с неотключаемой подушкой безопасности, у которого вместо выключателя установлена заглушка).
При выключении подушки безопасности переднего пассажира в комбинации приборов загорается сигнальная лампа отключения подушки безопасности;
– модули боковых подушек безопасности водителя и переднего пассажира (устанавливают в зависимости от комплектации автомобиля), расположенные в наружных боковых частях спинок передних сидений и состоящие из сложенной оболочки подушки и газогенератора;
– модули оконных подушек (устанавливают по заказу), расположенные над окнами передних и задних дверей, под обивкой потолка, и состоящие из сложенной оболочки подушки и газогенератора;

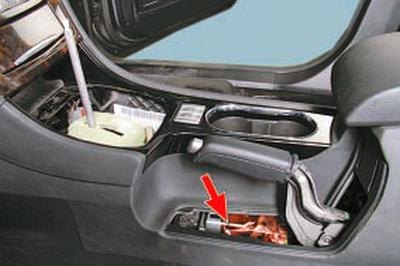

– электронный блок управления (ЭБУ) с датчиками удара (акселерометрами), установленный под облицовкой тоннеля пола.
В ЭБУ встроены микромеханические датчики, измеряющие продольное и поперечное ускорение/замедление автомобиля при столкновении. По рассчитанному значению ЭБУ оценивает серьезность удара. ЭБУ сравнивает значения, которые он получает от датчика лобового удара, датчиков бокового удара и внутренних электронных датчиков. Если сигнал замедления вследствие лобового (или бокового) удара превышает заданное значение, ЭБУ инициирует срабатывание преднатяжителей ремней безопасности и развертывание подушек безопасности.
Если аккумуляторная батарея автомобиля разбилась во время аварии, электрическая цепь удерживания напряжения в ЭБУ все еще будет способна активировать подушки безопасности в течение некоторого времени с момента удара;

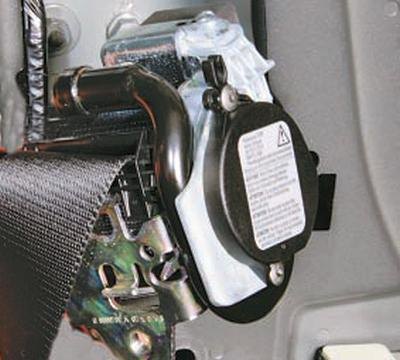

– преднатяжители передних ремней безопасности (вмонтированы в инерционные катушки передних ремней) с ограничителями усилия их натяжения.
Преднатяжители обеспечивают своевременное реагирование на аварийное замедление автомобиля, притягивая водителя и пассажиров к спинкам сидений, исключают дальнейшее перемещение их вперед по инерции и получение травм от сработавшей подушки безопасности;
Примечание: Механизм преднатяжителя ремня безопасности всегда приводится в действие раньше, чем подушка безопасности.
– подголовники, установленные на спинках сидений водителя и переднего пассажира автомобилей всех комплектаций и на спинке заднего сиденья. Подголовники предотвращают повреждение шейных позвонков людей, сидящих в автомобиле, при сильном ударе сзади и при срабатывании подушек безопасности.
Подголовники передних и задних сидений можно регулировать по высоте путем нажатия на фиксатор и перемещения подголовника вверх или вниз на требуемую высоту;
Примечание: Оптимальным считается такое положение подголовника, при котором его верхняя кромка расположена на одном уровне с верхней частью головы.
Для людей очень высокого роста поднимите подголовник в крайнее верхнее положение, для людей очень низкого роста опустите подголовник в крайнее нижнее положение.
– сигнальные лампы системы пассивной безопасности (SRS).
Если ЭБУ обнаруживает неисправность системы, горит сигнальная лампа неисправности подушки безопасности (со светофильтром красного цвета).
Предупреждение! При загорании сигнальной лампы немедленно обратитесь в автосервис. Помимо возможного отказа в аварийной ситуации, подушка может неожиданно сработать во время движения, что приведет к тяжелым последствиям.
Сигнальная лампа непристегнутого ремня безопасности водителя и переднего пассажира (со светофильтром красного цвета) загорается, когда скорость автомобиля превысит 10 км/ч, и будет гореть в течение 5 мин или до тех пор, пока ремень безопасности не будет пристегнут. Кроме того, если ремень безопасности не пристегнут, одновременно с лампой включается предупреждающий зуммер.
Контрольная лампа выключения подушки безопасности переднего пассажира загорается при отключении подушки безопасности.
