Система пассивной безопасности (SRS) (Chevrolet Tahoe 2 «GMT 800»)

  • Главная
  • Шевроле
  • Тахо
  • GMT800 (2000-2006)
  • Электрооборудование
  • Электрические схемы (с 2007)
  • Система пассивной безопасности (SRS…
0

Питание, масса, шина данных и передние датчики



Система пассивной безопасности (SRS)
Открыть большую картинку в новой вкладке »

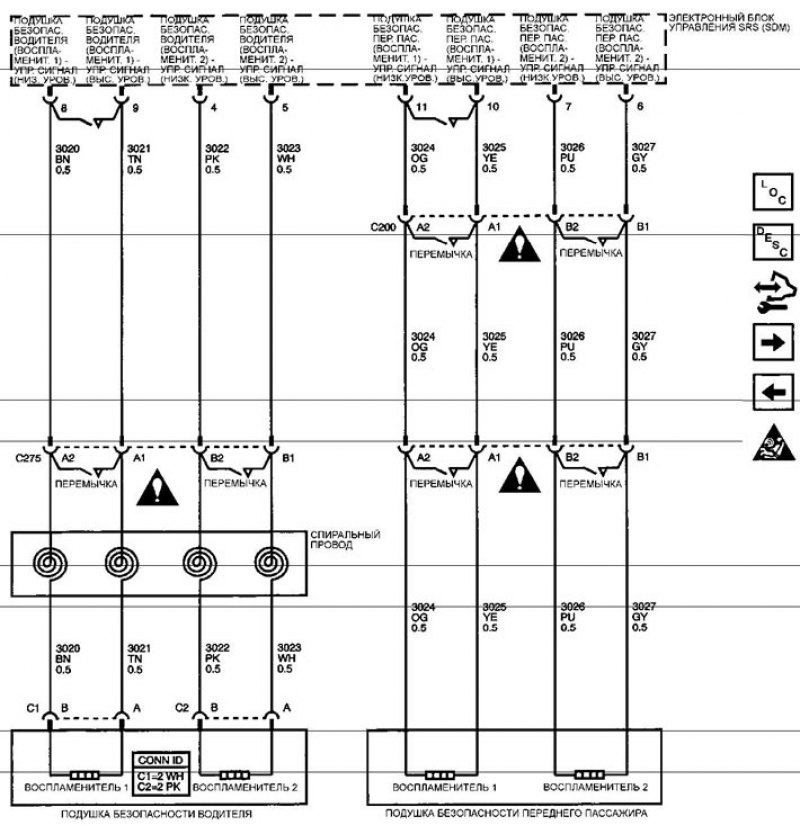

Подушка безопасности водителя и подушка безопасности переднего пассажира



Подушка безопасности водителя и подушка…

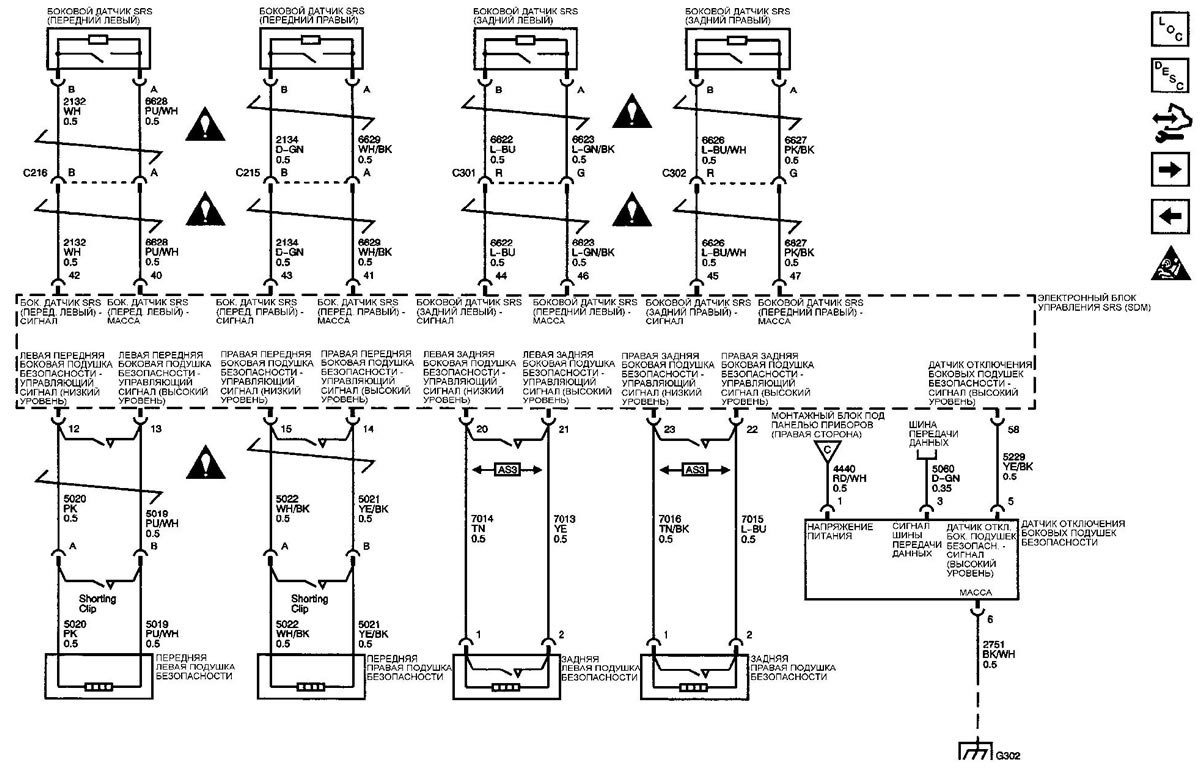

Боковые подушки безопасности и датчики



(Весь материал скопирован с сайта: www.AutoInstruction.ru)

Система пассивной безопасности (SRS)
Открыть большую картинку в новой вкладке »

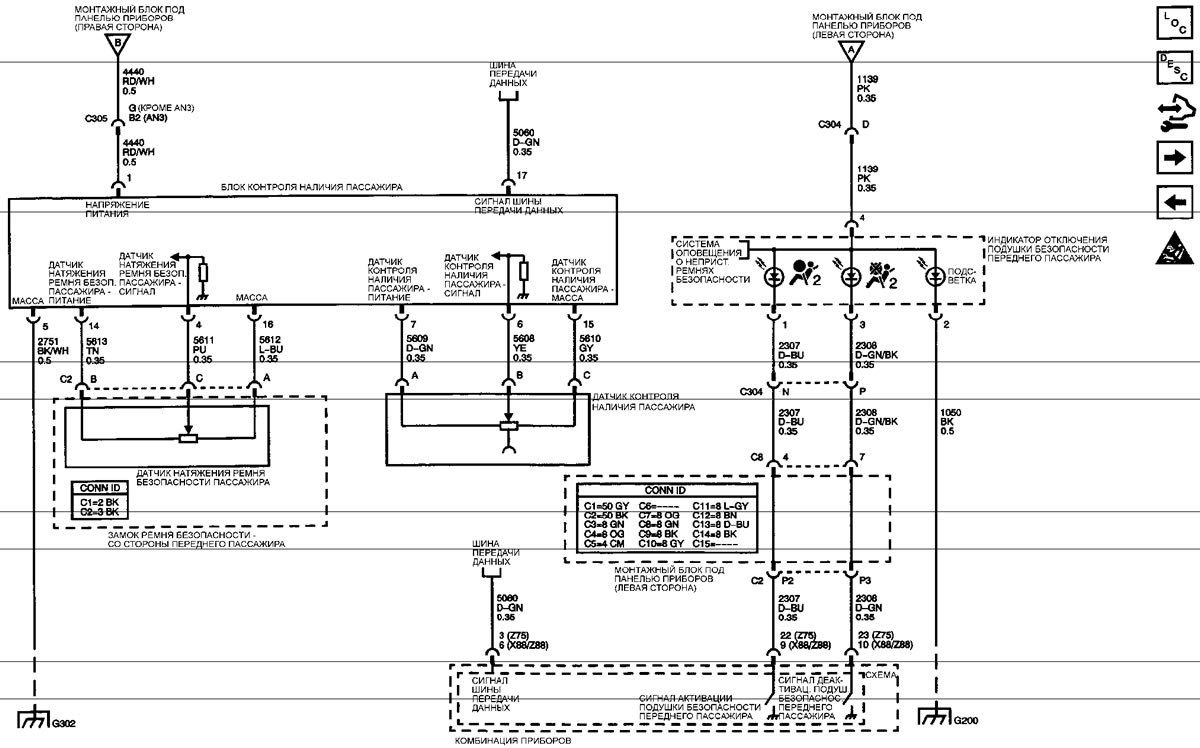

Система контроля наличия пассажира - часть 1



Система пассивной безопасности (SRS)
Открыть большую картинку в новой вкладке »

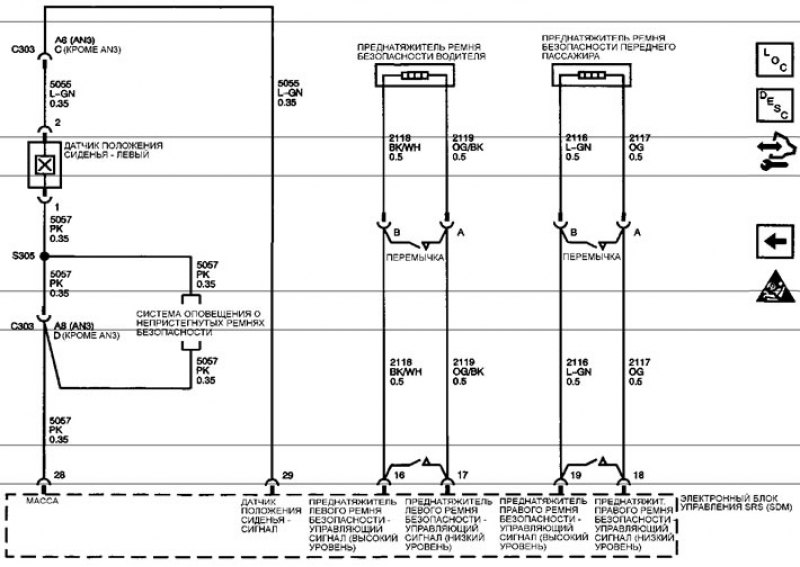

Система контроля наличия пассажира - часть 2



Система контроля наличия пассажира - часть 2


Правила использования электрических схем находятся здесь →
