Снятие
Для снятия электродвигателей приводов управления воздушными заслонками выполните следующие операции.
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите магнитолу.
Рис. 18.8. Электродвигатели приводов управления воздушными заслонками кондиционера с автоматическим управлением: 1 – нижняя крышка панели приборов; 2 – электродвигатель привода заслонок внешнего воздухообмена; 3 – электродвигатель привода заслонки смешивания воздуха в сборе; 4 – вещевой ящик; 5 – электродвигатель привода заслонок внутреннего и наружного воздухообмена; 6 – боковая крышка (обе стороны); 7 – магнитола
3. Отверните винты и снимите с двух сторон боковые крышки 6 (рис. 18.8).
4. Отверните винты, отсоедините электрический разъем и снимите электродвигатель 3 привода заслонки смешивания воздуха в сборе.
5. Снимите нижнюю крышку панели приборов.
6. Снимите электродвигатель 2 привода заслонок внешнего воздухообмена.
7. Снимите вещевой ящик.
8. Отверните винты, отсоедините электрический разъем и снимите электродвигатель 5 привода заслонок внутреннего и наружного воздухообмена.
Проверка

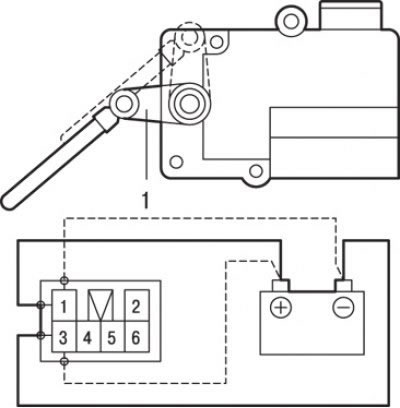

Рис. 18.9. Расположение контактов разъема и проверка электродвигателя привода заслонок внутреннего и наружного воздухообмена: 1 – рычаг привода заслонок внутреннего и наружного воздухообмена
1. При проверке электродвигателя привода заслонок внутреннего и наружного воздухообмена убедитесь в том, что рычаг перемещается при подаче напряжения аккумуляторной батареи на контакты «1» и «3» бокового разъема электродвигателя (рис. 18.9). Убедитесь также, что при изменении полярности рычаг двигается в обратном направлении.
Внимание! Отключите подачу электроэнергии, если заслонка находится внутри или снаружи воздуховода. Если при подаче электроэнергии вал электродвигателя не вращается, отключите ее подачу.

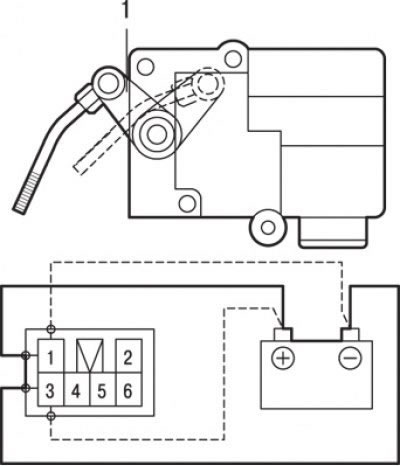

Рис. 18.10. Расположение контактов разъема и проверка электродвигателя привода заслонки смешивания воздуха: 1 – рычаг привода заслонки смешивания воздуха
2. При проверке электродвигателя привода заслонки смешивания воздуха убедитесь в том, что рычаг перемещается при подаче напряжения аккумуляторной батареи на контакты «1» и «3» бокового разъема электродвигателя (рис. 18.10). Убедитесь также, что при изменении полярности рычаг двигается в обратном направлении.
Внимание! Отключите подачу электроэнергии, если заслонка находится в положении «MAX HOT» или «MAX COOL». Если при подаче электроэнергии вал электродвигателя не вращается, отключите ее подачу.

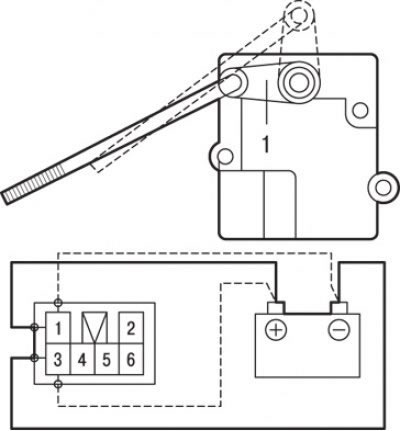

Рис. 18.11. Расположение контактов разъема и проверка электродвигателя привода заслонки наружного воздухообмена: 1 – рычаг привода наружного воздухообмена
3. При проверке электродвигателя привода заслонки наружного воздухообмена убедитесь в том, что рычаг перемещается при подаче напряжения аккумуляторной батареи на контакты «1» и «3» бокового разъема электродвигателя (рис. 18.11). Убедитесь также, что при изменении полярности рычаг двигается в обратном направлении.
Внимание! Отключите подачу электроэнергии, если заслонка находится в положении «DEF» или «FACE». Отключите подачу электроэнергии, если при ее подаче вал электродвигателя не вращается.
4. При проверке потенциометра подсоедините тестер к контактам «2» и «5» разъема электродвигателя в сборе и проверьте, что сопротивление плавно изменяется при перемещении заслонки от положения «DEF» до положения «FACE» (см. рис. 18.11).
Номинальное сопротивление, кОм:
- положение «DEF» – около 4,82;
- положение «FACE» – около 0,18.
Установка
Установка проводится в последовательности, обратной снятию.
