Снятие
Для снятия фильтра очистки воздуха выполните следующие операции.
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
Внимание! После того как отключается питание (выключатель вентилятора в положении «OFF» или выключатель зажигания в положении «АСС» или «LOCK»), в фильтре очистки воздуха в течение примерно 5 с сохраняется высокое давление. Соответственно, подождите около 5 с после выключения питания перед снятием фильтра очистки воздуха.
2. Снимите нижнюю крышку.
3. Снимите вещевой ящик.
4. Снимите угловую крышку.
5. Снимите рамку вещевого ящика.
6. Снимите боковую панель (со стороны пассажира).

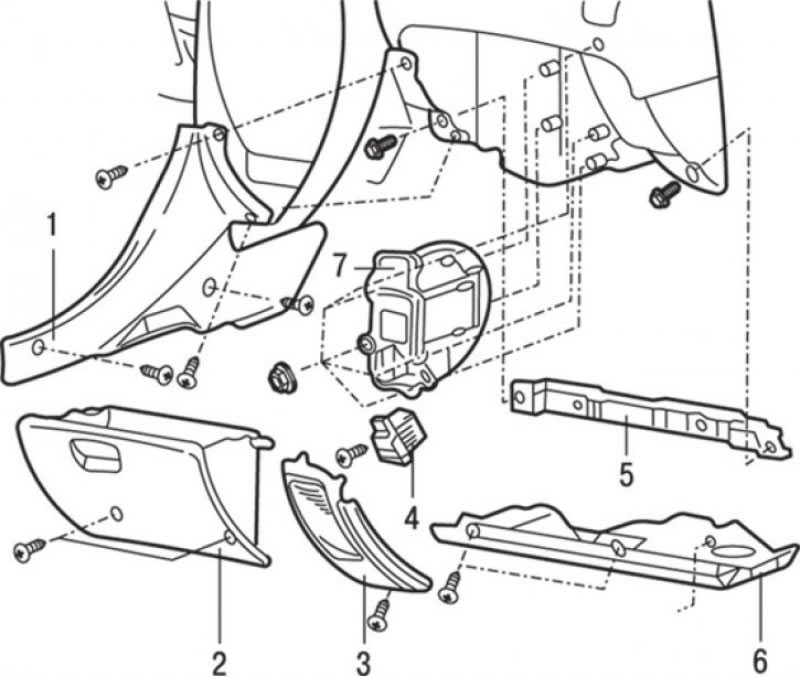

Рис. 18.17. Фильтр очистки воздуха: 1 – боковая панель (со стороны пассажира); 2 – вещевой ящик; 3 – угловая крышка; 4 – силовой транзистор; 5 – рамка вещевого ящика; 6 – нижняя крышка; 7 – фильтр очистки воздуха в сборе
7. Отверните винты и снимите силовой транзистор 4 (рис. 18.17).
8. Отверните винты и снимите фильтр очистки 7 воздуха в сборе.
Разборка
Для разборки фильтра очистки воздуха выполните следующие операции.
Рис. 18.18. Детали фильтра очистки воздуха: 1 – сетчатый фильтрующий элемент; 2 – ионизатор; 3 – корпус фильтра очистки воздуха; 4 – коллектор; 5 – узел трансформатора
1. Снимите сетчатый фильтрующий элемент 1 (рис. 18.18).
2. Извлеките из корпуса ионизатор 2.
3. Снимите коллектор 4.
4. Снимите узел трансформатора 5.
Проверка
При проверке ионизатора измерьте напряжение в коллекторе и на ионизаторе следующим образом.

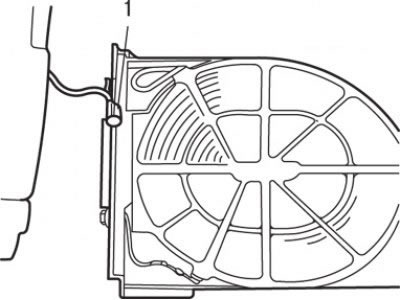

Рис. 18.19. Расположение разъема очистителя воздуха (1) при проверке ионизатора и напряжения в коллекторе
Информация представлена на сайте Autoinstruction.ru
1. Отведите фильтр очистки воздуха в противоположную сторону и подсоедините разъем так, чтобы узел мог работать (рис. 18.19).
Внимание! Силовой транзистор не подсоединяйте.
2. Подсоедините высоковольтные пробники (способные измерить напряжение до 10 000 В) к цифровому тестеру.
Внимание! При проведении измерений будьте осторожны: не замкните выводы.
3. Пустите двигатель и установите выключатель вентилятора в положение «HI» (высокое).

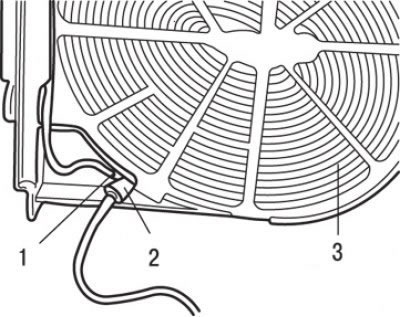

Рис. 18.20. Подсоединение «минусового» щупа высоковольтного пробника к «минусовой» клемме на стороне коллектора: 1 – «минусовый» вывод на стороне коллектора; 2 – «минусовый» щуп высоковольтного пробника; 3 – коллектор
4. Подсоедините «минусовый» («–») щуп высоковольтного пробника к минусовой («–») отрицательной клемме на стороне коллектора (рис. 18.20).
Если измеренное напряжение при касании («+») щупа высоковольтного пробника к («+») выводу со стороны коллектора не ниже 2000 В, то можно считать коллектор исправным.
Если измеренное напряжение при касании («+») щупа высоковольтного пробника к («+») выводу на стороне ионизатора не ниже 4000 В, то можно считать ионизатор воздуха исправным.
