Датчик температуры охлаждающей жидкости в отопителе (Mitsubishi Carisma 1)

  • Главная
  • Мицубиси
  • Каризма
  • 1 (1995-2004)
  • Кузов и салон
  • Кондиционер воздуха
  • Датчик температуры охлаждающей жидк…
0
Оглавление: Снятие ↓ Проверка ↓ Установка ↓

Снятие



Для снятия выполните следующие операции.

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

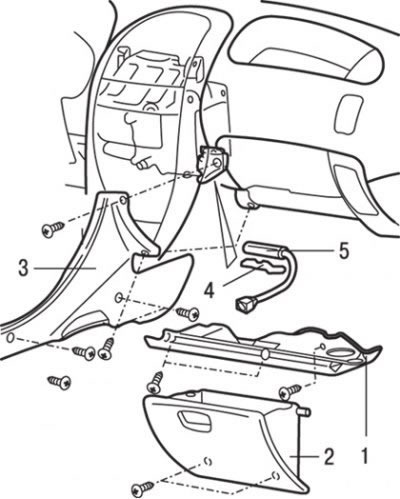

Рис. 18.22. Датчик температуры охлаждающей…

Рис. 18.22. Датчик температуры охлаждающей жидкости в отопителе: 1 – нижняя крышка; 2 – вещевой ящик; 3 – боковая крышка; 4 – скоба крепления датчика температуры охлаждающей жидкости в отопителе; 5 – датчик температуры охлаждающей жидкости в отопителе


2. Снимите нижнюю крышку 1 (рис. 18.22).

3. Снимите вещевой ящик 2.

4. Снимите боковую крышку 3.

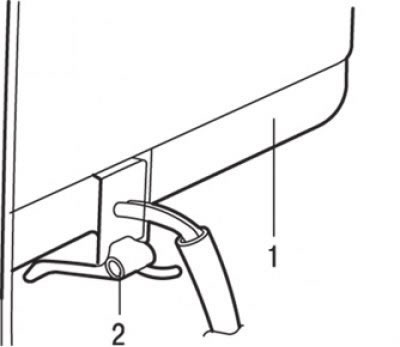

Рис. 18.23. Снятие скобы крепления датчика…

Рис. 18.23. Снятие скобы крепления датчика температуры охлаждающей жидкости в отопителе: 1 – узел отопителя; 2 – скоба крепления датчика температуры рабочей жидкости в отопителе


5. Снимите скобу крепления датчика температуры охлаждающей жидкости в отопителе с основания узла отопителя, двигая ее в сторону передней части автомобиля (рис. 18.23).



6. Снимите датчик 5 (см. рис. 18.22) температуры охлаждающей жидкости в отопителе и отсоедините электрический разъем.

Проверка

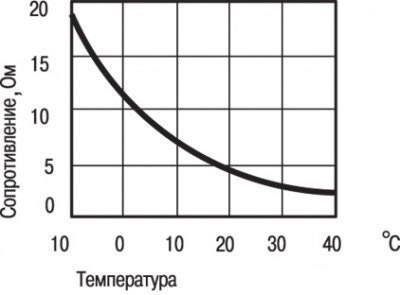

Рис. 18.24. График зависимости сопротивления…

Рис. 18.24. График зависимости сопротивления датчика температуры охлаждающей жидкости в отопителе от температуры


При измерении сопротивления на контактах разъема датчика на двух или более уровнях температур значения сопротивлений должны совпадать с кривой графика, приведенного на рис. 18.24.

Внимание! Значения температур, при которых проводится испытание, не должны выходить за приведенный на графике диапазон.


Установка



Установка проводится в последовательности, обратной снятию, с учетом следующего.

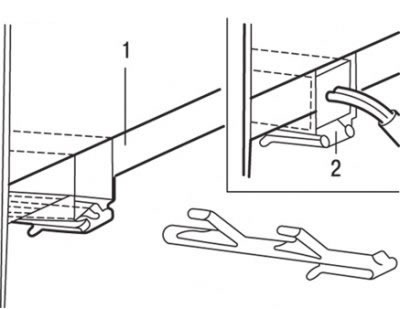

Рис. 18.25. Установка скобы крепления датчика на…

Рис. 18.25. Установка скобы крепления датчика на основание узла отопителя: 1 – узел отопителя; 2 – ограничитель




Текст взят с портала проекта (autoinstruction.ru)

1. Установите скобу крепления датчика на основание узла отопителя (рис. 18.25).

2. Перемещайте датчик температуры до тех пор, пока он не упрется в ограничитель скобы крепления датчика.
Статья проверена экспертом: Афанасий Михайловский
