Снятие
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

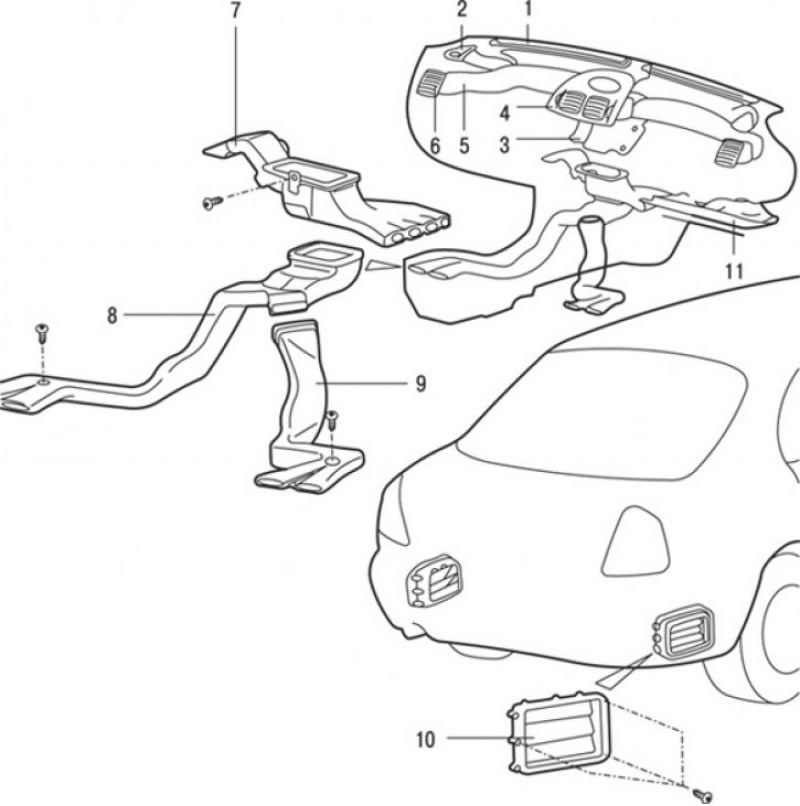

Рис. 18.16. Воздуховоды системы вентиляции: 1 – дефлектор обогрева ветрового стекла; 2 – дефлектор обогрева бокового стекла; 3 – центральный вентиляционный воздуховод; 4 – центральный дефлектор в сборе; 5 – воздуховод распределительный; 6 – боковой отвод воздуха в салон в сборе; 7 – нижний распределительный воздуховод (в область ног); 8 – правый задний воздуховод отопителя; 9 – левый задний воздуховод отопителя; 10 – задний вентиляционный воздуховод; 11 – нижняя крышка
2. Для снятия воздуховода заднего отопителя, распределителя в область ног, последовательно снимите:
- панель приборов;
- центральный дефлектор в сборе 4 (рис. 18.16);
- центральный вентиляционный воздуховод 3;
- нижнюю крышку 11;
- дефлектор обогрева бокового стекла 2;
- дефлектор обогрева ветрового стекла 1;
- воздуховод распределительный 5;
- боковой отвод 6 воздуха в салон в сборе.
3. Для снятия распределительного воздуховода отопителя (в область ног) последовательно снимите:
- переднее сиденье в сборе;
- напольную консоль в сборе;
- левый задний воздуховод 9 отопителя;
- правый задний воздуховод 8 отопителя;
- магнитолу;
- нижний распределительный воздуховод 7 (в область ног).
4. Для снятия деталей заднего вентиляционного воздуховода последовательно снимите:
- задний бампер;
- заднюю боковую обивку.
5. Отверните винты и снимите задний вентиляционный воздуховод 10.
Установка
Установка проводится в последовательности, обратной снятию.
