Воздуховоды и дефлекторы
1, 4 - Боковые дефлекторы; 2, 3 - Центральные дефлекторы; 5 - Сборка панели приборов; 6, 10 - Боковые воздуховоды; 7, 9 - Воздуховоды обдува боковых стекол; 8 - Решетка обдува ветрового стекла

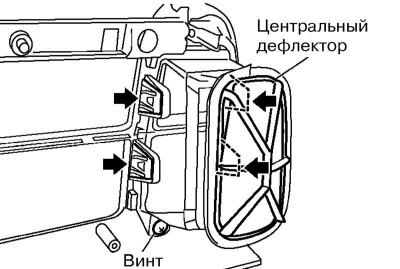

1. Для снятия центральных дефлекторов снимите накладку центральной консоли (см. Главу Кузов) и аудиоблок (см. Главу Бортовое электрооборудование), после чего высвободите дефлектор из фиксаторов.

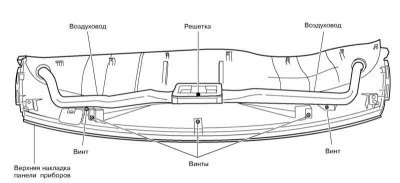

2. Для снятия решетки и воздуховодов обдува стекол снимите верхнюю накладку панели приборов, выверните крепежные винты и отсоедините решетку и воздуховоды от накладки.

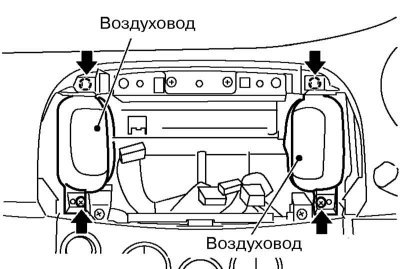

3. Для снятия центральных воздуховодов снимите накладку центральной консоли (см. Главу Кузов) и выверните винты.
Боковые дефлекторы
1. Снимите верхнюю накладку панели приборов, накладку выключателей слева от рулевой колонки (см. Главу Кузов).
2. Для снятия правого дефлектора снимите крышку вещевого ящика (см. Главу Кузов).

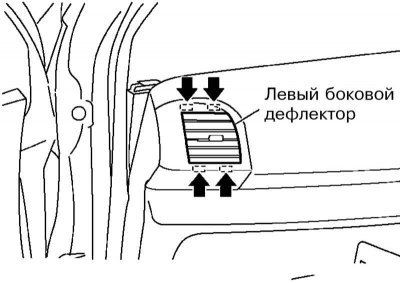

3. Отцепите фиксаторы дефлектора и снимите его.
Боковые воздуховоды

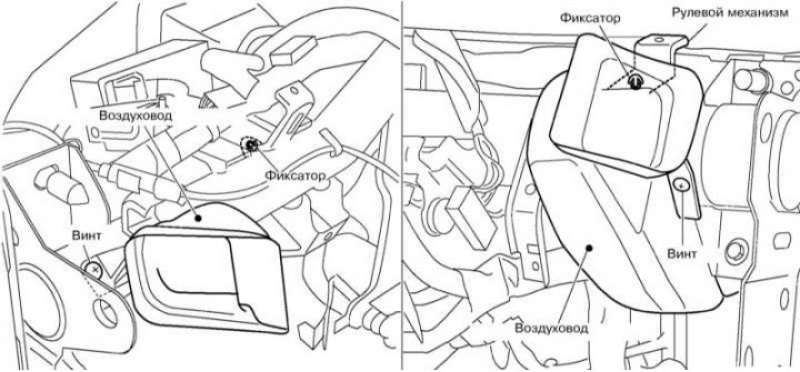

Крепеж боковых воздуховодов
1. Снимите крышку вещевого ящика (см. Главу Кузов) и правый воздуховод.
2. Снимите панель приборов (см. Главу Кузов) и BCM (см. Главу Бортовое электрооборудование).
3. Выверните болты крепления блока К/В, болты рулевого механизма и рулевой колонки. Отпустите фиксаторы электропроводки (см. иллюстрацию Крепеж блока К/В).
4. Снимите рулевой механизм и левый воздуховод (см. иллюстрацию Крепеж боковых воздуховодов).
Передний воздуховод
1. Снимите крышку вещевого ящика (см. Главу Кузов).

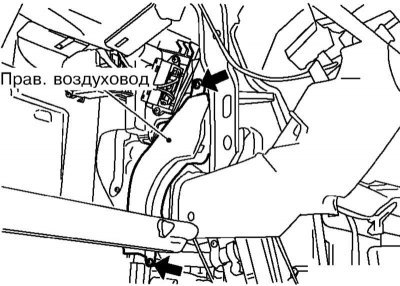

2. Выверните винты и снимите воздуховод со стороны пассажира.
3. Снимите крышку под рулевой колонкой (см. Главу Кузов).

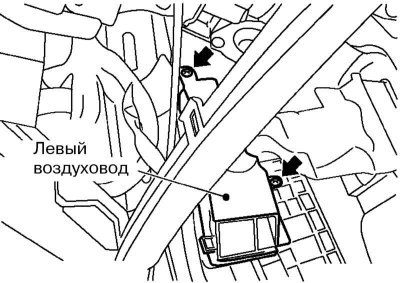

4. Выверните винты, разъедините разъем датчика температуры испарителя и снимите левый воздуховод.
