2. Местоположение датчика давления хладагента указано на иллюстрации Расположение компонентов системы К/В. Для его снятия удерживайте разводным ключом монтажный блок датчика.
Конденсатор и ресивер-осушитель
1. Снимите передний бампер и правый воздуховод (см. Главу Кузов).

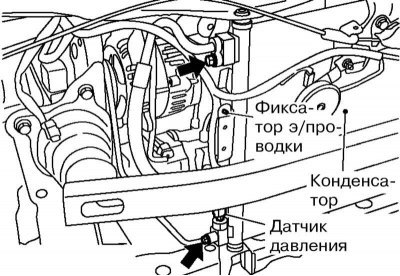

2. Отсоедините от конденсатора гибкий шланг и трубку высокого давления.
3. Разъедините разъем датчика давления хладагента и снимите фиксатор электропроводки.
4. Закрепите конденсатор и радиатор системы охлаждения на верхней опорной балке радиатора. Выверните крепежные болты и снимите нижнюю опорную балку радиатора (см. Раздел Снятие и установка радиатора и сборки вентилятора).
5. Снимите конденсатор из-под автомобиля.

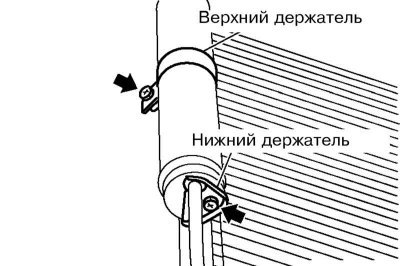

6. При необходимости отдайте крепеж ресивера осушителя и снимите его с конденсатора, потянув вверх. При установке удостоверьтесь, что держатель ресивера-осушителя надежно сидит на крюке конденсатора.
Испаритель
1. Снимите блок К/В (см. Раздел Снятие, установка, сборка и разборка блока К/В).
2. Снимите салонный фильтр (см. Главу Настройки и текущее обслуживание автомобиля) и воздуховод «к ногам» (см. Раздел Снятие и установка воздуховодов и дефлекторов).
3. Снимите нижний кожух вентилятора и крышку расширительного клапана (см. иллюстрацию Сборка блока К/В моделей с ручным управлением).
4. Сдвиньте испаритель и кожух вентилятора вниз и снимите датчик температуры испарителя.
5. Снимите испаритель с нижнего кожуха вентилятора.
Расширительный клапан

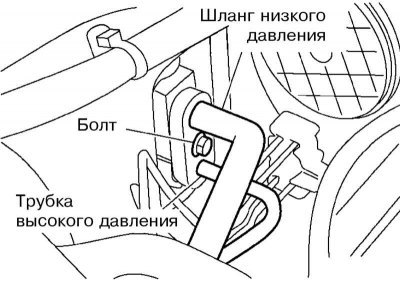

1. Отсоедините от испарителя гибкий шланг низкого давления и трубку высокого давления).
2. Выверните винты со стороны двигательного отсека и снимите расширительный клапан.
