Топливный коллектор и форсунки двигателя K4J (Renault Symbol II)

Оглавление: Момент затяжки ↓ Снятие ↓ Установка ↓

На топливном коллекторе с помощью пружинных клипс закреплены форсунки типа SIEMENS DEKA. К форсункам топливо подводится под давлением, предотвращая тем самым образование паровых пробок и обеспечивая надежный запуск двигателя.

Рампа форсунок: 1 - фиксатор форсунки; 2 - рампа; 3 - форсунка; 4 - уплотнительное кольцо форсунки; 5 - штуцер для присоединения топливопровода высокого давления

Момент затяжки

Болты топливного коллектора — 9 Нм

Снятие

Внимание! При снятии топливного коллектора и форсунок может вытекать некоторое количество топлива. Примите меры к защите от топлива генератора.

1. Отсоедините аккумуляторную батарею.

2. Снимите защиту топливного коллектора.

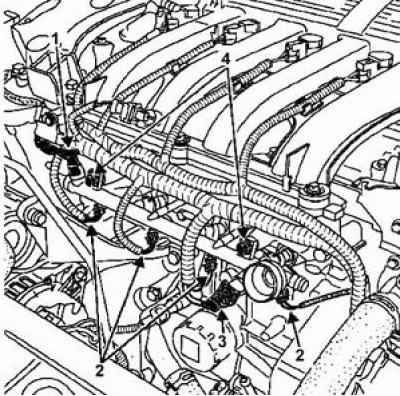

3. Не пережимая шланга подвода топлива (1) отверните крепление шланга к коллектору.

4. Отсоедините разъемы форсунок (2) и датчика детонации (3).

5. Отверните болты (4) крепления топливного коллектора.

6. Снимите топливный коллектор вместе с форсунками.

7. Снимите форсунки. Выбросите уплотнительные кольца.
