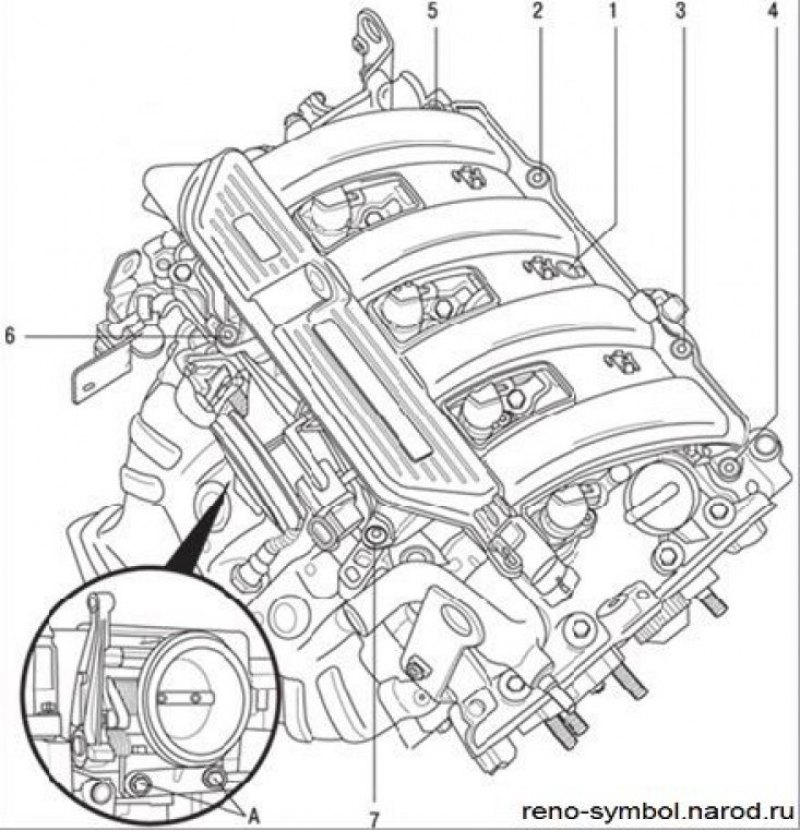

Рисунок 3.110. Снятие впускного коллектора: А – болты крепления корпуса дроссельной заслонки; 1–7 – последовательность затяжки болтов крепления
При работе руководствуйтесь Рисунком 3.110.
Снятие
- отсоедините провод от отрицательной клеммы аккумуляторной батареи;
- снимите воздушный фильтр;
- разъедините контактный разъем датчика положения дроссельной заслонки;
- разъедините контактный разъем от датчика давления;
- разъедините контактный разъем от датчика температуры поступающего воздуха;
- отсоедините контактные разъемы от всех катушек зажигания;
- отсоедините трос привода дроссельной заслонки;
- выверните два болта крепления корпуса дроссельной заслонки;
- выверните постепенно болты крепления впускного коллектора, снимите его и прокладку.
Установка
Установка коллектора проводится в порядке, обратном снятию, при этом убедитесь в чистоте привалочных поверхностей. Затягивайте болты крепления коллектора в указанном порядке. При необходимости замените уплотнительные прокладки коллектора и блока дроссельной заслонки.
