Внимание! При работе с топливной системой соблюдайте меры противопожарной безопасности.
Снятие
1. Отсоедините аккумуляторную батарею.
2. Поднимите подушку заднего сидения.
3. Снимите крышку доступа к топливному баку.

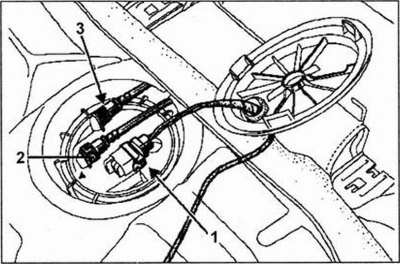

4. Отсоедините разъем (1) узла топливный на сос/датчик уровня топлива.
5. Отсоедините шланг (2) подачи топлива (зеленый разъем).
6. Отсоедините шланг (1) возврата топлива (красный разъем).
7. С помощью ключа Mot. 1397 ослабьте гайку (4) крепления узла, отверните гайку рукой.
8. Осторожно выньте узел топливный насос/датчик уровня топлива.
Примечание. Если между снятием и установкой узла предполагается пауза в несколько часов, ус тановите гайку крепления узла на место во избежание деформации посадочного места.
Установка
1. Замените уплотнение узла топливный на сос/датчик уровня топлива.

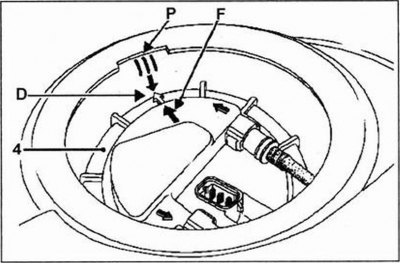

2. Установите узел так, чтобы стрелка (F) встала напротив средней метки (Р) в верхней части бака.
3. Наверните гайку крепления (4) от руки и затяните ее ключом так, чтобы метка (D) встала напротив средней метки (Р) и метки (F).
4. Установите на место снятые детали.
Таблица. Описание выводов узла топливного насоса/датчика уровня топлива
| Вывод | Назначение |
| А1 | "земля" |
| А2 | не используется |
| В1 | сигнал датчика уровня топлива |
| В2 | не используется |
| С1 | питание топливного насоса (плюс) |
| С2 | питание топливного насоса (минус) |
Таблица. Характеристики топливного насоса
| Тип | Давление | Подача |
| Для контура с возвратом | 3 ± 0,06 бар | 80 л/ч |
| Для контура без возврата | 3,5 бар | 160 л/ч |
(Посмотрите оригинал на портале: AutoInstruction)
Таблица. Характеристики датчика уровня топлива
| Сопротивление (Ом) на выводах А1 и В1 | Уровень топлива | Высота поплавка (мм) |
| Менее 7 | 4/4 | Верхний ограничитель |
| 55 ±7 | 3/4 | 142 |
| 98 ± 10 | 1/2 | 111 |
| 115 ± 15 | 1/4 | 89 |
| 280 ± 20 | Включение индикатора | 45,5 |
| 310 ± 10 | Резерв | Нижний ограничитель |
Примечание. При проверке убедитесь в непрерывности изменения сопротивления датчика по мере изменения высоты поплавка. Высота поплавка измеряется от уплотнительной поверхности до оси пальца поплавка. Данные таблицы приведены для справок.
Проверка расхода топлива

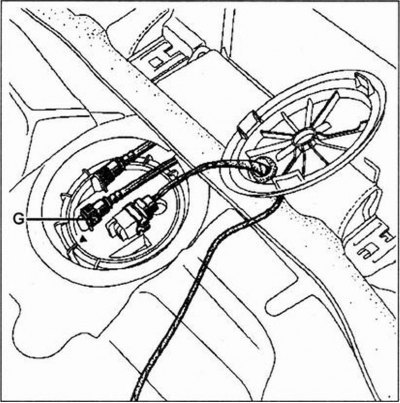

1. Отсоедините от узла топливный насос/датчик уровня топлива шланг (G) возврата топлива.
2. Заведите шланг в мерный цилиндр объемом 2000 мл.
3. Запустите на 30 секунд топливный насос (либо с помощью диагностического тестера, либо установкой перемычки на реле топливного насоса.
4. Рассчитайте расход топлива.
Номинальный расход топлива:
- Для контура с возвратом — 80 л/ч
- Для контура без возврата — 160 л/ч
