Моменты затяжки, Нм
- Болт крепления впускного коллектора — 25 ± 02
- Болт крепления выпускного коллектора — 25 ± 02
- Болт крепления приемной трубы к выпускному коллектору — 20 ± 02
Коллекторы и корпус дроссельной заслонки (двигатель K7J). 1 - Корпус воздушного фильтра, 2 - Блок дроссельной заслонки, 3 - Потенциометр дроссельной заслонки, 4 - Впускной коллектор. 5 - Выпускной коллектор.
Снятие впускного коллектора
Установите автомобиль на подъемник.
Отсоедините аккумуляторную батарею.
Снимите корпус воздушного фильтра.

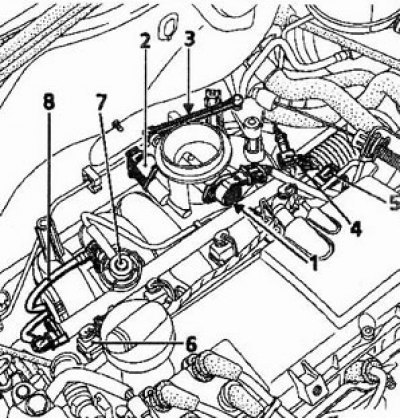

Отсоедините:
- потенциометр дроссельной заслонки (1);
- клапан регулирования холостого хода(2);
- тягу управления дроссельной заслонки (3);
- датчик температуры воздуха (4);
- датчик давления (5);
- форсунки (6);
- регулятор давления топлива (в зависимости от модели) (7);
- подающий и возвратный топливный трубопровод (в зависимости от модели) (8).
Снимите:
- блок дроссельной заслонки, включающий в себя потенциометр дроссельной заслонки и клапан регулирования холостого хода;
- топливораспределительную рампу вместе с форсунками и регулятором (в зависимости от модели);
- верхние болты впускного коллектора:
- подпорку впускного коллектора;
- нижние болты впускного коллектора (с нижней стороны автомобиля).
Установка впускного коллектора
Предусмотрите, если это необходимо, замену уплотнений коллектора и блока дроссельной заслонки.
Оригинал найдёте на этом ресурсе Autoinstruction.ru
Вставьте нижние болты впускного коллектора одновременно с его установкой для облегчения их затяжки. После этого установите подпорку и верхние болты.
Примечание. Соблюдайте момент затяжки болтов впускного коллектора.
Убедитесь в том, что блок дроссельной заслонки установлен правильно.
