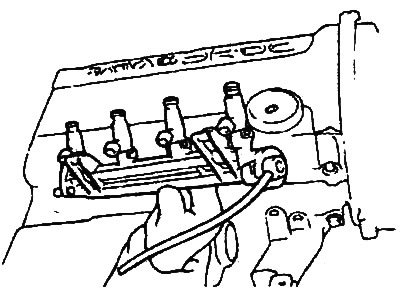

Топливный коллектор (двигатель 2,4 л). 1 - впускной коллектор, 2 - корпус дроссельной заслонки, 3 - сервопривод регулятора оборотов холостого хода, 4 - силовой транзистор, 5 - уплотнительная прокладка, 6 - топливный коллектор, 7 - регулятор давления топлива, 8 - форсунка, 9 - прокладка, 10 - датчик абсолютного давления и датчик температуры воздуха во впускном коллекторе.

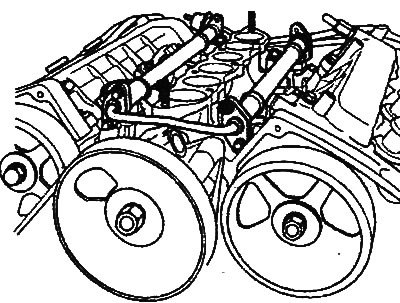

Топливный коллектор (двигатель 2,7 л). 1 - ресивер впускного коллектора, 2 - регулятор давления топлива, 3 - топливный коллектор, 4 - форсунка, 5 - впускной коллектор, 6 - уплотнительная прокладка форсунки.
Снятие
1. Стравите остаточное давление из топливопроводов высокого давления, чтобы не допустить разбрызгивания топлива.
Внимание: вследствие наличия остаточного давления в топливопроводе высокого давления, накройте топливный фильтр ветошью для предотвращения разбрызгивания топлива.

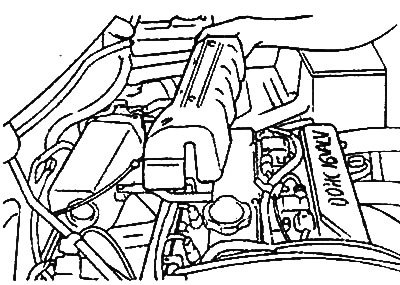

2. (Двигатели 2,0 л / 2,4 л.) Снимите защитную крышку форсунок.

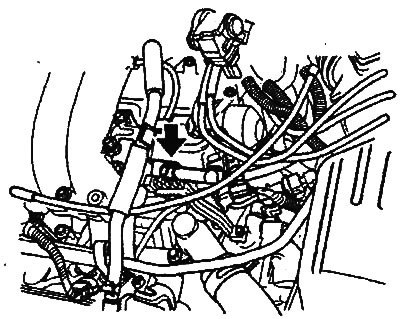

3. Отсоедините топливный шланг высокого давления от топливного коллектора и шланг возврата топлива.
 |
 |
4. Снимите топливный коллектор вместе с форсунками.
Примечание: будьте осторожны, не уроните форсунки при снятии топливного коллекторе.
Двигатель 2,4 л
Установка
1. Установка форсунки.
- а) Установите новое уплотняющее кольцо корпуса форсунки и новую кольцевую прокладку распылителя форсунки.

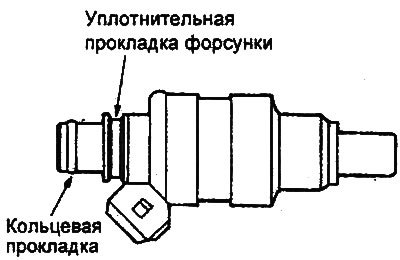

- б) Перед установкой нанесите немного веретенного масла или бензина на кольцевую прокладку распылителя форсунки.
- в) Поворачивая вправо-влево форсунку, осторожно установите ее в топливный коллектор. Не повредите кольцевую прокладку при установке форсунки.
- г) После установки проверьте, плавно ли поворачивается форсунка в топливном коллекторе.

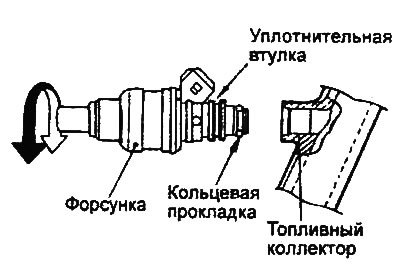

Примечание: если форсунка не поворачивается в топливном коллекторе плавно, то, возможно, произошло защемление кольцевой прокладки. В таком случае отсоедините форсунку от топливного коллектора, снова вставьте ее в топливный коллектор и проверьте, плавно ли она поворачивается
2. Установите регулятор давления топлива на топливный коллектор аналогично установке форсунки. Затяните болты крепления регулятора.
- Момент затяжки: 4-6 Нм
3. Установите топливный коллектор в сборе на головку цилиндров.
Двигатель 2,7 л.
4. Подсоедините фланец топливного шланга высокого давления к топливному коллектору. Затяните болты крепления номинальным моментом.
- Момент затяжки: 3-4 Нм
