Схема работы системы принудительной вентиляции картера (двигатель 2,7 л).
Проверка системы
1. Отсоедините вентиляционный шланг от клапана принудительной вентиляции картера. Снимите клапан с крышки головки цилиндров и подсоедините его к вентиляционному шлангу.

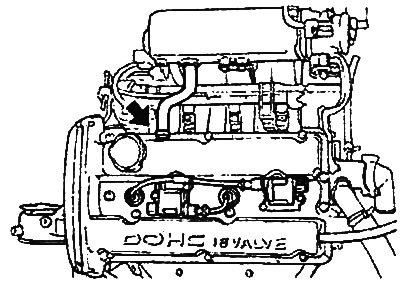

Двигатели 2,0 л / 2,4 л. |

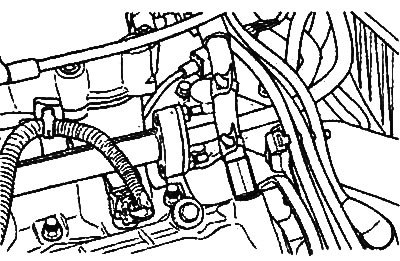

Двигатель 2,7 л. |
2. Запустите двигатель и дайте ему работать на режиме холостого хода. Закройте пальцем отверстие клапана и убедитесь, что ощущается наличие разрежения от впускного коллектора.

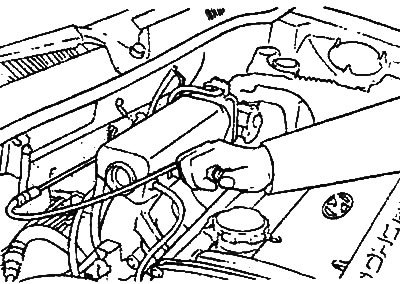

Примечание: в этот момент плунжер клапана принудительной вентиляции картера будет двигаться вперед и назад.
3. Если разрежения не ощущается, то прочистите клапан принудительной вентиляции картера и вентиляционный шланг в очищающем растворе (растворителе) или замените при необходимости.
Проверка клапана принудительной вентиляции картера
1. Снимите клапан принудительной вентиляции картера.

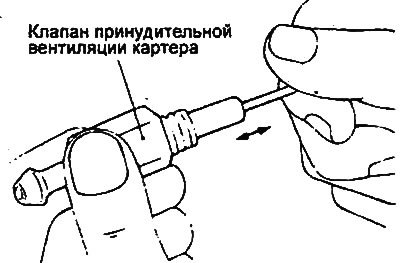

2. Вставьте тонкий стержень в клапан принудительной вентиляции картера со стороны резьбовой части и, двигая стержень вперед и назад, проверьте, что плунжер перемещается.
3. Если плунжер не перемещается, то в клапане принудительной вентиляции картера есть отложения. В этом случае необходимо прочистить или заменить клапан.
4. Установите клапан принудительной вентиляции картера на место и затяните его номинальным моментом.
- Момент затяжки: 8-12 Нм
Описание работы клапана принудительной вентиляции картера
Клапан принудительной вентиляции картера предназначен для регулирования расхода картерных газов, перепускаемых на впуск. Возможны следующие четыре режима работы клапана принудительной вентиляции картера.

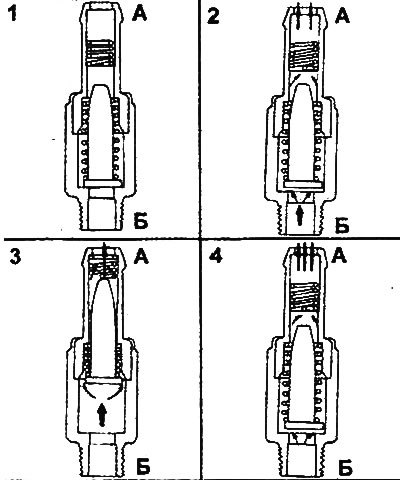

А - со стороны впускного коллектора; Б - со стороны крышки головки цилиндров; 1 - разрежения нет; 2 - среднее разрежение; 3 - большое разрежение; 4 - малое разрежение.
1. Разрежения нет.
Когда двигатель не работает, то под действием основной пружины клапан полностью закрыт и газы из картера не поступают во впускной коллектор. Аналогично клапан действует при обратной вспышке (т.н. "выстреле во впуск"), чтобы пламя не прошло в картер, где оно может поджечь концентрированные пары топлива.
2. Среднее разрежение.
При движении автомобиля с небольшой нагрузкой на двигатель золотник клапана занимает промежуточное положение (клапан открыт), позволяя перепускать более значительное количество картерных газов.
3. Большое разрежение.
При работе двигателя на холостом ходу и при замедлении автомобиля (принудительный холостой ход) образуется небольшое количество картерных газов, но разрежение в канале впускного коллектора велико. В результате золотник клапана полностью втягивается, преодолевая сопротивление пружин, и значительно перекрывает канал разрежения, так что, несмотря на полное открытие канала принудительной вентиляции, перепуск картерных газов минимален и на впуск не подсасывается лишний воздух со стороны воздушного фильтра.
4. Малое разрежение.
При ускорении автомобиля и движении с большой нагрузкой на двигатель образуется большое количество картерных газов, так что золотник клапана занимает положение, при котором канал разрежения имеет максимальное сечение (клапан принудительной вентиляции картера почти закрыт). Если количество образующихся картерных газов превышает пропускную способность клапана, то часть их отправляется через вентиляционный шланг в корпус воздушного фильтра и далее на впуск.
