Схема системы улавливания паров топлива
Примечание: процедура проверки двухходового и обратного клапанов приведена в главе "Система впрыска топлива (MFI)".
Проверка системы

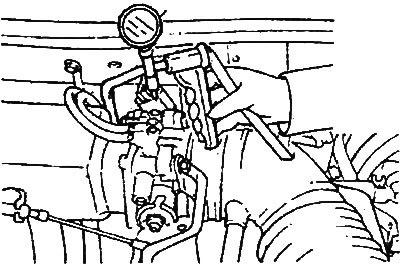

1. Отсоедините вакуумный шланг (с красной полоской) от корпуса дроссельной заслонки и подсоедините к вакуумному шлангу ручной вакуумный насос.
Информация размещена на интернет-сайте: autoinstruction.ru
2. Проверьте разрежение на указанных режимах работы двигателя, когда двигатель холодный (температура охлаждающей жидкости 60°С или ниже) и когда двигатель прогрет (температура охлаждающей жидкости 80°С или выше).
- а) Когда двигатель холодный, то в исправном состоянии на режиме холостого хода и при частоте вращения коленчатого вала двигателя 3000 об/мин созданное разрежение сохраняется на уровне 50 кПа.
- б) Когда двигатель прогрет, то:
- На режиме холостого хода созданное разрежение сохраняется на уровне 50 кПа.
- В течение примерно 3 минут после выхода двигателя на режим 3000 об/мин происходит попытка создать разрежение и разрежение снижается.
- Через 3 минуты после выхода двигателя на режим 3000 об/мин созданное разрежение составит 50 кПа, мгновение будет удерживаться и снова снизится.
Проверка адсорбера
1. Проверьте трубопроводы системы улавливания паров топлива на отсутствие ослабления соединений, резких перегибов или повреждения.
2. Проверьте отсутствие деформации, трещин и утечек топлива.

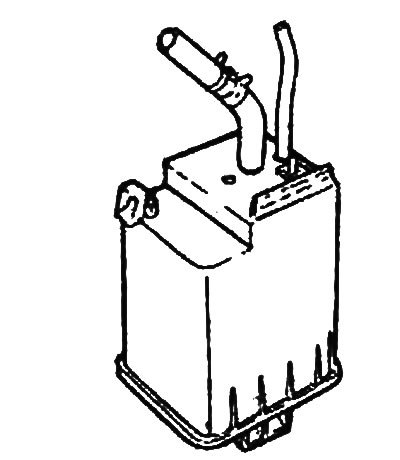

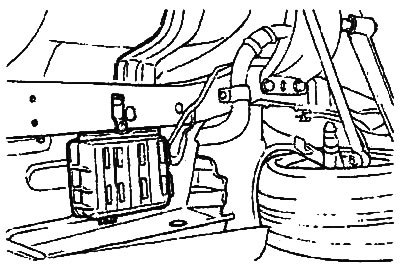

3. После снятия адсорбера проверьте его на отсутствие трещин и деформации.
 |
 |
Проверка электромагнитного клапана продувки адсорбера
Примечание:
- На автомобиле устанавливается электромагнитный клапан продувки адсорбера с широтно-импульсным режимом управления.
- При отсоединении вакуумных шлангов всегда предварительно наносите установочные метки, чтобы при подсоединении шланги были установлены в исходное положение.
1. Отсоедините вакуумный шланг (черного цвета с красной полосой) от электромагнитного клапана продувки адсорбера.

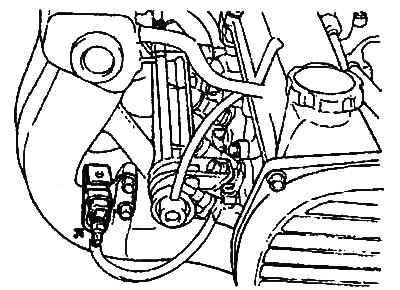

Двигатели 2,0 л/2,4 л. |

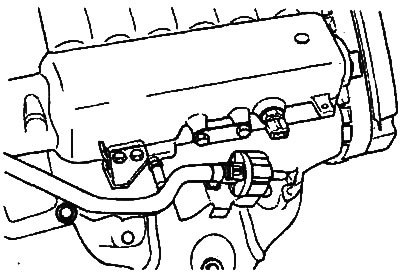

Двигатель 2,7 л. |
2. Отсоедините разъем жгута проводов от электромагнитного клапана.

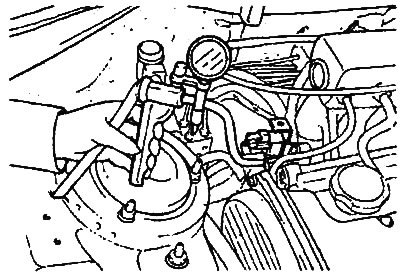

3. Подсоедините ручной вакуумный насос к штуцеру электромагнитного клапана, от которого был отсоединен вакуумный шланг с красной полосой.

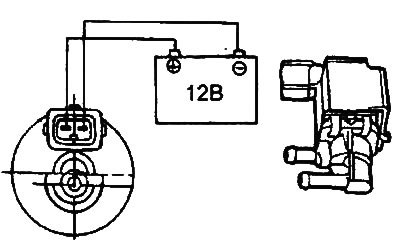

4. Создайте разрежение и проверьте работу клапана при подсоединении / отсоединении питания от аккумуляторной батареи к выводам электро-магнитного клапана.
- а) Если клапан исправен, то разрежение будет уменьшаться, когда подается напряжение аккумуляторной батареи.
- б) Если клапан исправен, то разрежение будет сохраняться, когда напряжение аккумуляторной батареи не подается.
5. Измерьте сопротивление обмотки между выводами электромагнитного клапана продувки адсорбера.
- Номинальное значение (при температуре 20°С): 26 Ом
Проверка штуцера вакуумного шланга продувки адсорбера
Примечание: перед проверкой прогрейте двигатель, чтобы температура охлаждающей жидкости достигла 80-90°C.

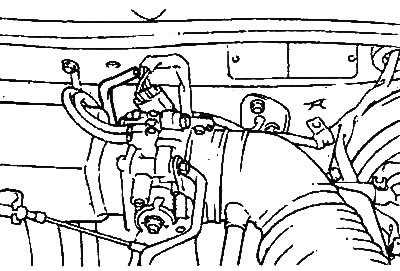

1. Отсоедините вакуумный шланг от штуцера канала продувки адсорбера на впускном коллекторе и подсоедините к штуцеру ручной вакуумный насос.

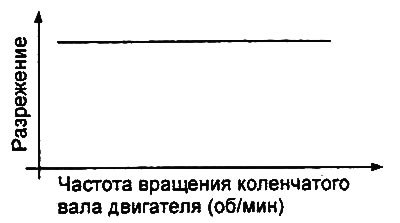

2. Запустите двигатель и проверьте, что с увеличением частоты вращения коленчатого вала двигателя, разрежение остается практически постоянным.
Примечание: если разрежения не создается, то, вероятно, имеются отложения в канале штуцера вакуумного шланга (в корпусе дроссельной заслонки), и его необходимо прочистить.
Проверка крышки заливной горловины топливного бака

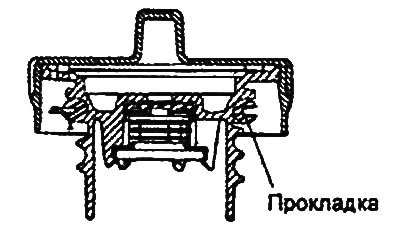

1. Проверьте состояние кольцевой прокладки крышки и крышки заливной горловины топливного бака (отсутствие повреждений или деформаций). При необходимости замените крышку заливной горловины.

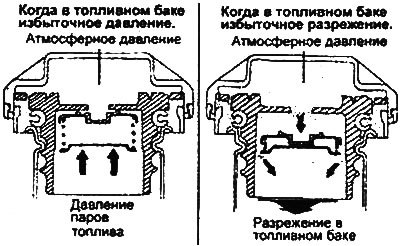

2. Крышка заливной горловины топливного бака оснащена предохранительным клапаном для предотвращения выброса паров топлива в атмосферу. Проверьте, что предохранительный клапан нормально функционирует как при избыточном давлении в топливном баке, так и при избыточном разрежении в топливном баке (см. рисунок).
