Предупреждение! работа с форсунками требует чрезвычайной осторожности. Следите, чтобы топливо, подаваемое форсунками, не попало на кожу, т.к. это может привести к серьезным раздражениям. Мы настоятельно рекомендуем доверить специалисту все работы, связанные с проверкой форсунок под давлением.
1. Снять воздухоочиститель с воздушными каналами (см. раздел 3).
2. Очистить поверхности вокруг форсунок и гаек штуцеров топливных трубок форсунок.

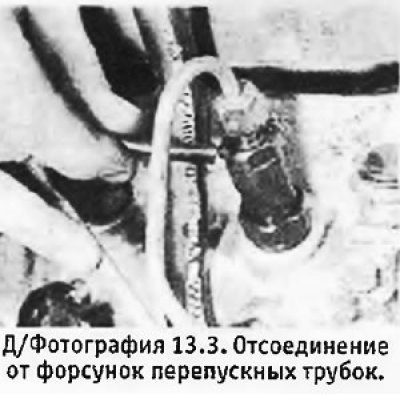

3. Отсоединить от форсунок обратные трубки (см. фотографию).
4. Ослабить гайки штуцеров топливных трубок со стороны ТНВД.

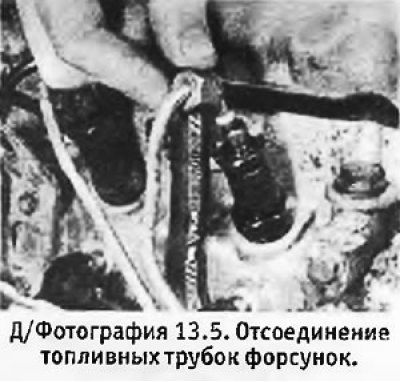

5. Вывернуть гайки штуцеров и отсоединить трубки от форсунок (см. фотографию). При желании трубки можно полностью снять.
(Информация размещена на интернет-сайте: «AutoInstruction.ru»)

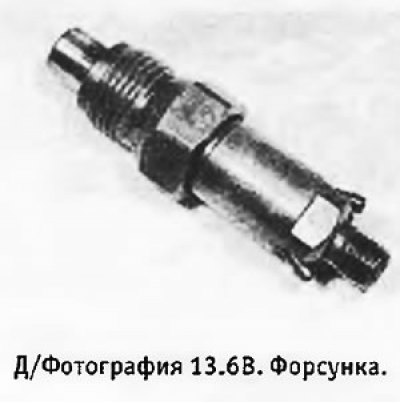

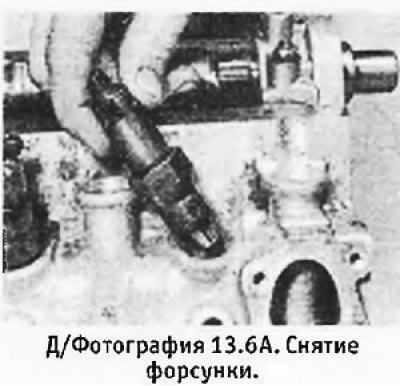

6. Вывернуть форсунки (с помощью ключа на 27 мм) и снять их с головки цилиндров.
 |
 |

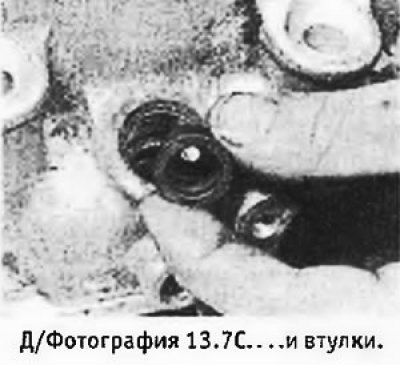

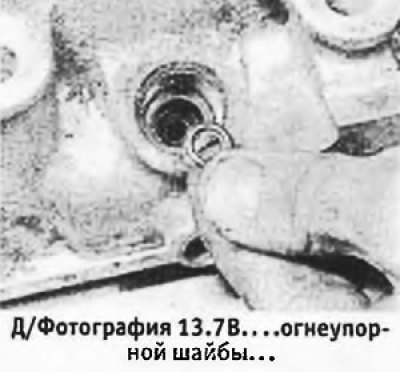

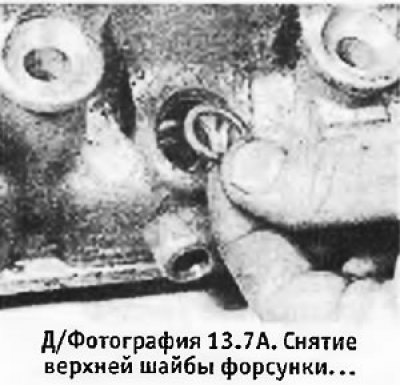

7. Снять с головки цилиндров медные шайбы, огнеустойчивые уплотнительные шайбы и втулки (см. фотографии).
 |
 |
8. Подготовить новые медные и огнеустойчивые шайбы.
9. Следите за тем, чтобы не уронить форсунки и не повредить их иглы. Форсунки являются точно отрегулированными прецизионными устройствами и с ними надо обращаться осторожно (ни в коем случае не зажимать в тиски).
10. Проверка и калибровка форсунок производятся специалистом.

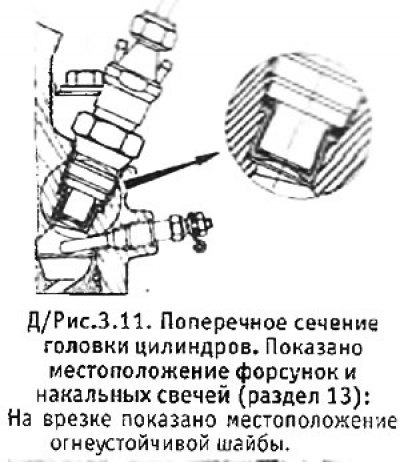

11. Начать установку форсунок с установки втулок, затем огнеупорных шайб (выпуклой поверхностью вверх) и медных шайб.

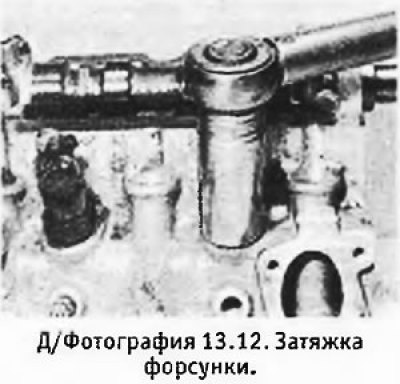

12. Вставить форсунки и затянуть их до нужного момента (см. фотографию).
13. Установить топливные трубки форсунок и затянуть гайки штуцеров до нужного момента.

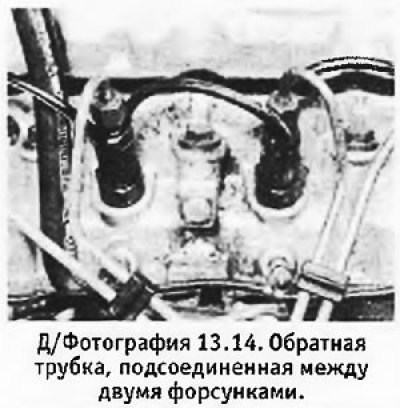

14. Подсоединить обратные трубки (см. фотографию).
15. Установить воздухоочиститель с воздушными каналами.
Втулки форсунок — снятие

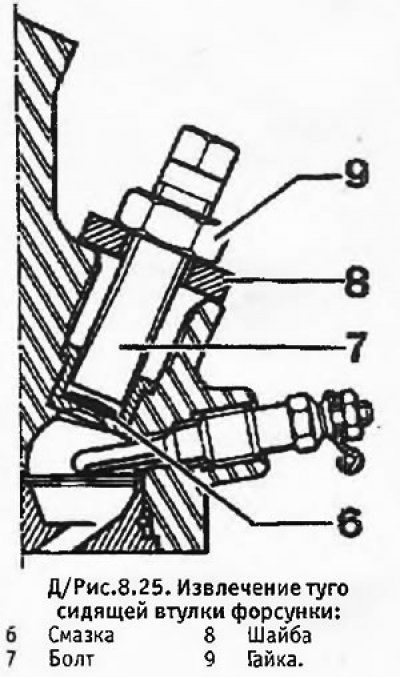

1. Если втулка форсунки туго сидит в головке цилиндров, можно попробовать снять ее следующим образом. Прежде всего заполнить отверстие втулки смазкой для того, чтобы в камеру сгорания не попала грязь.
2. Нарезать резьбу во втулке с помощью подходящего метчика и ввернуть в нее шпильку с подходящей резьбой.
3. Используя толстую шайбу, касающуюся головки цилиндров, навернуть на шпильку гайку и затянуть ее. Вытащить втулку.
4. При установке новой втулки в головку цилиндров можно воспользоваться старой форсункой в качестве бородка. Не устанавливайте уплотнительную шайбу или огнеупорное кольцо до тех пор, пока втулка не встанет на место.
