2. На 305 моделях отсоединить впускной и выпускной воздушные каналы от воздухоочистителя.
3. Вывернуть гайку или винт и снять крышку воздухоочистителя (см. фотографию).

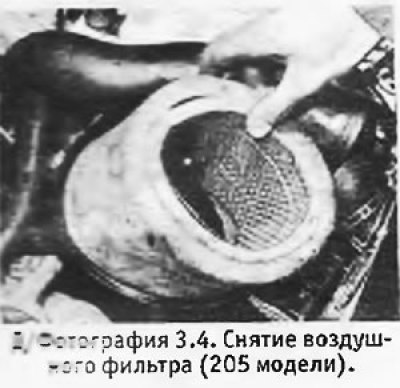

4. Вытащить фильтр и начисто протереть внутренние поверхности главного корпуса и крышки воздухоочистителя.
 |
 |
5. Для снятия главного корпуса воздухоочистителя отсоединить шланг вентиляции картера от маслоотделителя, вывернуть крепежный болт и вытащить главный корпус из опорных резинок (см. фотографии). По необходимости отсоединить воздушный канал от крышки воздухоочистителя.
 |
 |
6. Установка воздухоочистителя воздушного фильтра производится в обратной последовательности.
Воздушный фильтр (309 модели с турбодвигателем) — снятие и установка
1. Выполнить приведенные выше указания, обратив внимание на то, что крышка воздухоочистителя крепится не винтом, а пружинными зажимами.
Воздушный фильтр (405 модели) — снятие и установка

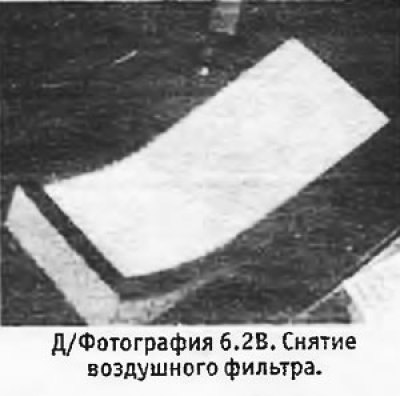

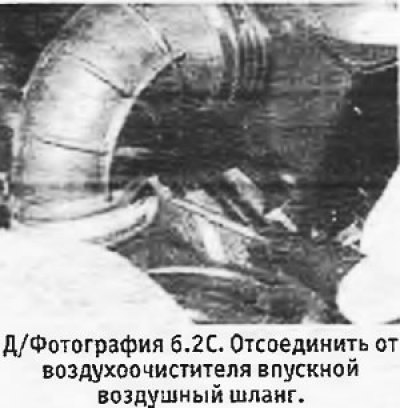

2. Ослабить пружинные зажимы, поднять крышку воздухоочистителя и вытащить воздушный фильтр. При необходимости можно совсем снять крышку, отсоединив от нее впускной шланг (см. фотографии).
 |
 |
3. Начисто протереть внутренние поверхности корпуса воздухоочистителя и установить новый фильтр в обратной последовательности.
4. Если требуется снять нижнюю часть воздухоочистителя, разжать пружинные зажимы и вытащить воздухоочиститель из резиновых монтажных втулок на опорной площадке. При необходимости можно вывернуть крепежные болты опорной площадки (см. фотографии).
 |
 |
Воздухораспределительная коробка (405 модели без турбонаддува) — снятие и установка
5. Ослабить хомут и отсоединить впускной воздушный шланг от передней поверхности воздухораспределительной коробки (см. фотографию).
6. Ослабить хомут и отсоединить шланг вентиляции картера от маслоотделителя (см. фотографию).

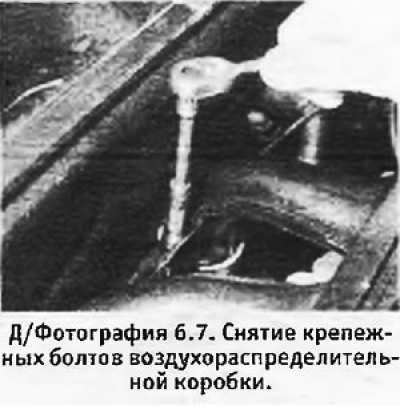

7. Вывернуть и снять болты, крепящие заднюю часть воздухораспределительной коробки к впускному коллектору (см. фотографию).
8. Поднять воздухораспределительную коробку с впускного коллектора и вытащить ее из моторного отделения (см. фотографию).
9. Заткнуть отверстия в впускном коллекторе чистыми тряпками для того, чтобы в них не попала грязь (см. фотографии).

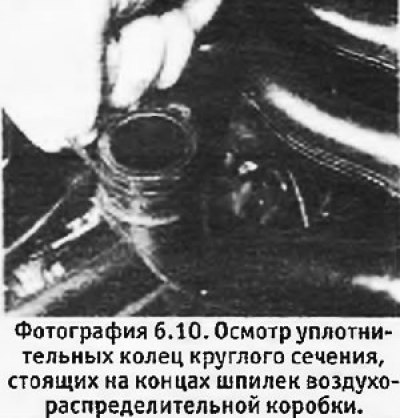

10. Проверить состояние уплотнительных колец круглого сечения, стоящих на концах шпилек воздухораспределительной коробки, и по необходимости заменить их (см. фотографию).
11. Установка воздухораспределительной коробки производится в обратной последовательности.
Промежуточный радиатор (405 модели с турбодвигателем) — описание, снятие и установка

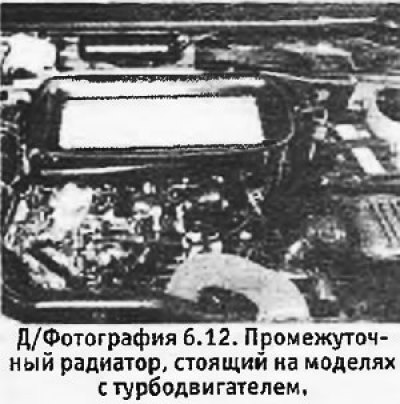

12. Все модели с турбодвигателем оборудованы промежуточным радиатором (см. фотографию), представляющим из себя теплообменник типа "воздух-воздух". В этот радиатор поступает сжатый воздух из турбонагнетателя, который отдает в нем часть тепла, полученного при сжатии. Охлаждение воздуха способствует повышению эффективности работы двигателя.
13. Снять резиновую облицовку с верха промежуточного радиатора (см. фотографию).

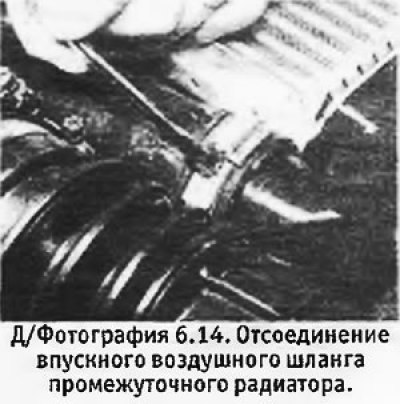

14. Ослабить хомут впускного воздушного шланга и отсоединить его от промежуточного радиатора (см. фотографию).
