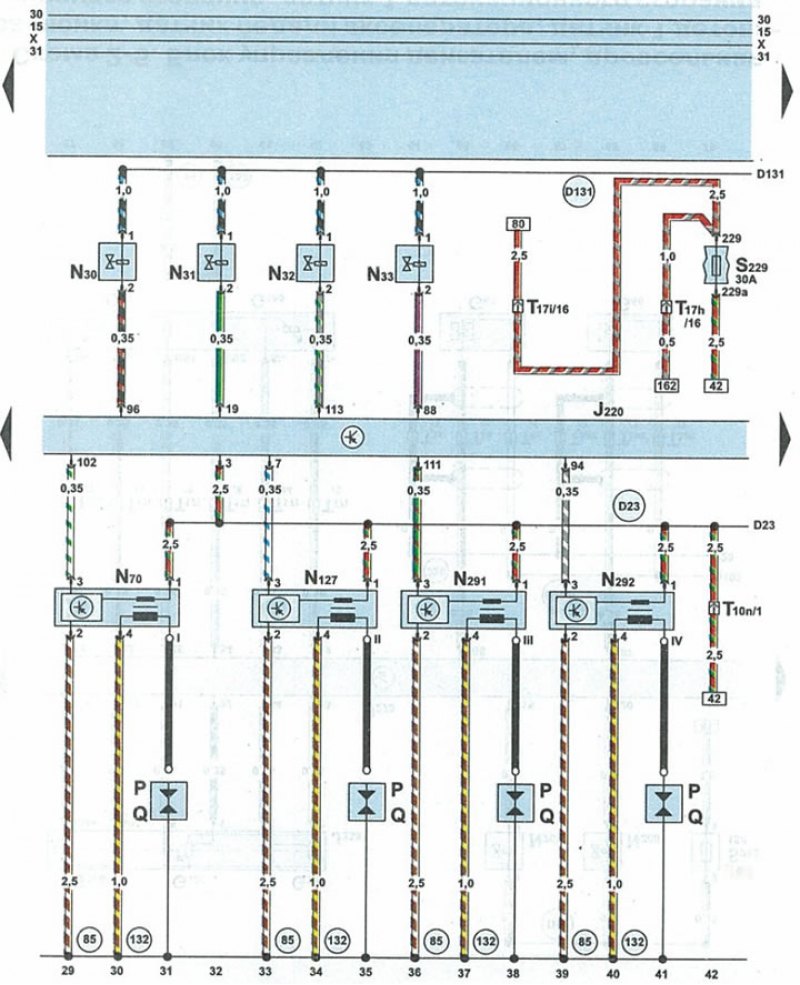

Схема 2-3. Блок управления двигателем, топливные форсунки и катушки зажигания цилиндров 1-4
| J220 | блок управления двигателем |
| N30 | форсунка цилиндра №1 |
| N31 | форсунка цилиндра №2 |
| N32 | форсунка цилиндра №3 |
| N33 | форсунка цилиндра №4 |
| N70 | катушка зажигания 1 с выходным каскадом |
| N127 | катушка зажигания 2 с выходным каскадом |
| N291 | катушка зажигания 3 с выходным каскадом |
| N292 | катушка зажигания 4 с выходным каскадом |
| Р | штекер свечи зажигания |
| Q | свечи зажигания |
| S229 | предохранитель 29 |
| Т10n | 10-контактный штекер оранжевого цвета возле блока предохранителей и реле под обтекателем |
| T17h | 17-контактный штекер коричневого цвета на левой стороне передней стойки |
| T17i | 17-контактный штекер белого цвета на блоке предохранителей и реле под обтекателем |
| 18 | точка «массы» (-) на блоке цилиндров |
| 85 | соединение 1 с «массой» (-) в жгуте проводов моторного отсека |
| 132 | соединение 3 с «массой» (-) в жгуте проводов моторного отсека |
| D23 | соединение в жгуте проводов с правой стороны моторного отсека (защищенное предохранителем 29) |
| D131 | соединение 15 в жгуте проводов моторного отсека, защищенное предохранителем 32 |
