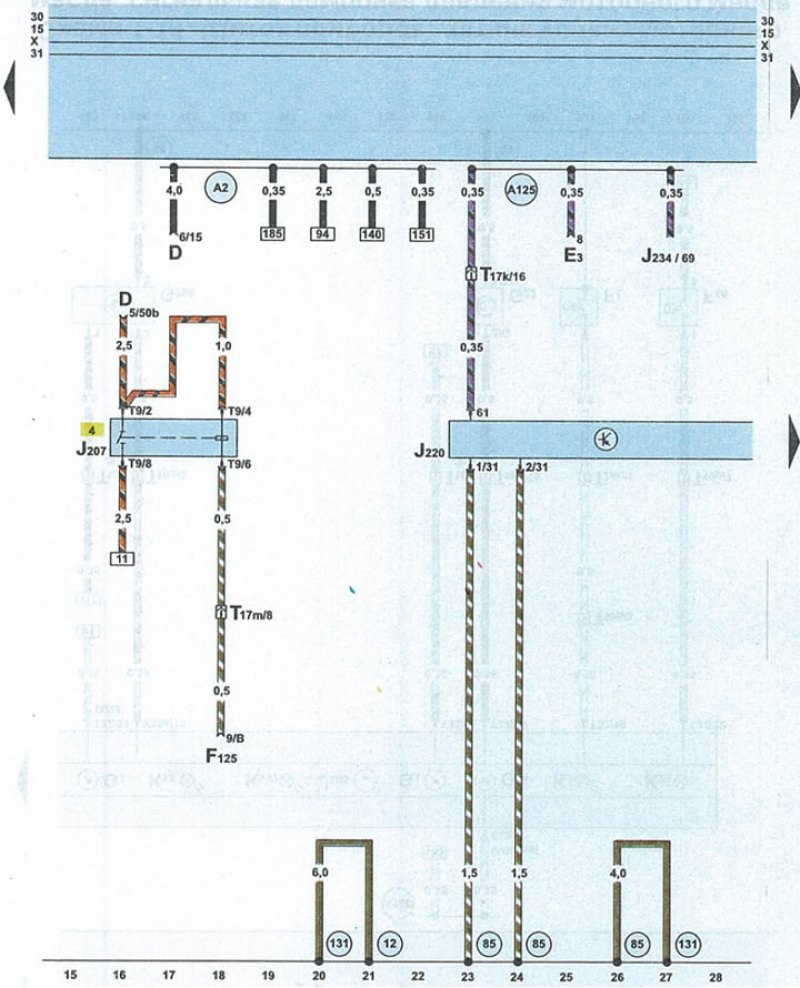

Схема 2-2. Блок управления двигателем, реле иммобилайзера
| D | замок зажигания |
| ЕЗ | выключатель световой аварийной сигнализации |
| F125 | подрулевой выключатель |
| J207 | реле иммобилайзера |
| J220 | блок управления двигателем |
| 3234 | блок управления подушек безопасности |
| T9 | 9-контактный штекер коричневого цвета реле иммобилайзера |
| Т17k | 17-контактный штекер красного цвета на блоке предохранителей и реле под обтекателем |
| Т17m | 17-контактный штекер синего цвета на правой части передней стойки |
| 12 | точка «массы» (-) в левой часта моторного отсека |
| 85 | соединение 1 с «массой» (-) в жгуте проводов моторного отсека |
| 131 | соединение 2 с «массой» (-) в жгуте проводов моторного отсека |
| А2 | провод положительного потенциала клеммы 15 в жгуте проводов панели приборов |
| А125 | провод передачи сигнала о столкновении (краш-сигнал) в жгуте проводов панели приборов |
