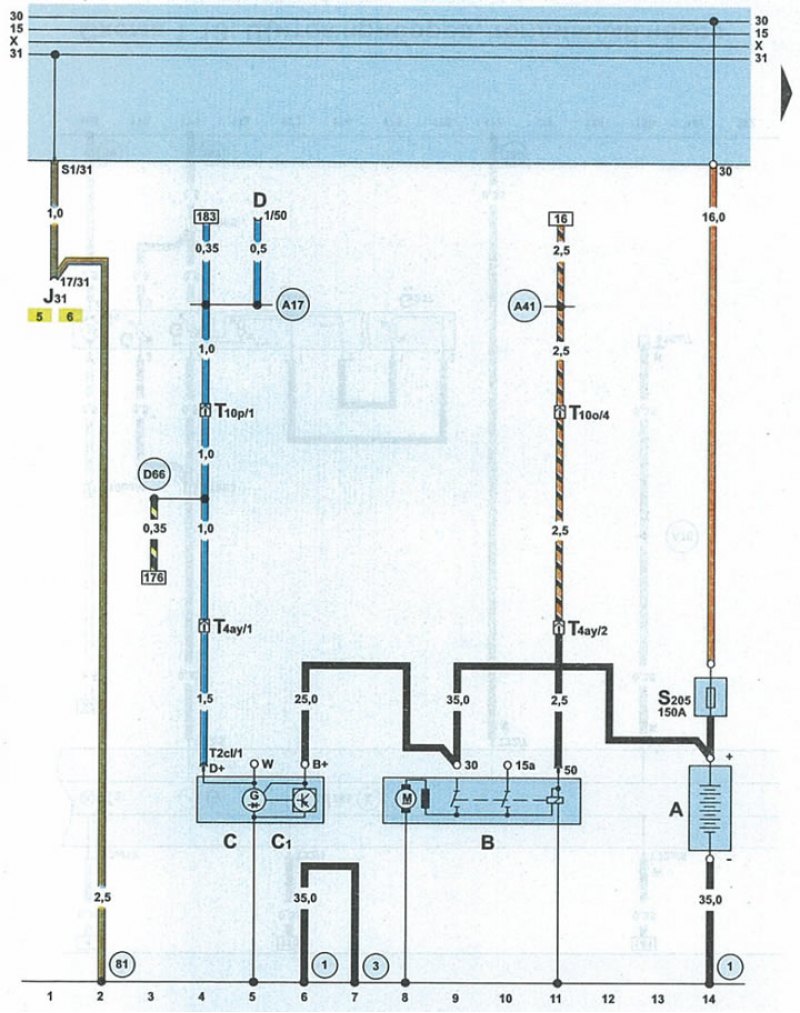

Схема 2-1. Аккумулятор, стартер, генератор
| А | аккумулятор |
| В | стартер |
| С | генератор |
| С1 | регулятор напряжения |
| D | замок зажигания |
| J31 | реле интервального режима очистителя/омывателя |
| S205 | предохранитель 2 на 30 А |
| T2cl | 2-контактный штекер черного цвета возле генератора |
| Т4ау | 4-контактный штекер черного цвета в правой части моторного отсека |
| Т10о | 10-контактный штекер коричневого цвета возле блока предохранителей и реле под обтекателем |
| Т10р | 10-контактный штекер черного цвета возле блока предохранителей и реле под обтекателем |
| 1 | провод «массы» (-) аккумулятор-кузов |
| 3 | провод «массы» (-) двигатель-кузов |
| 81 | соединение 1 с «массой» (-) в жгуте проводов панели приборов |
| А17 | провод клеммы 61 в жгуте проводов панели приборов |
| А41 | провод положительного потенциала клеммы 50 в жгуте проводов панели приборов |
| D66 | провод положительного потенциала клеммы 61 в жгуте проводов моторного отсека |
