Топливные форсунки, питание и соединение с
«массой»
(ЭБУ типа IEFI-6) [
Daewoo Nexia 1
«N100»
]
Главная
Дэу
Нексия
1994-2008, бензин
Электрооборудование
Электрические схемы
0

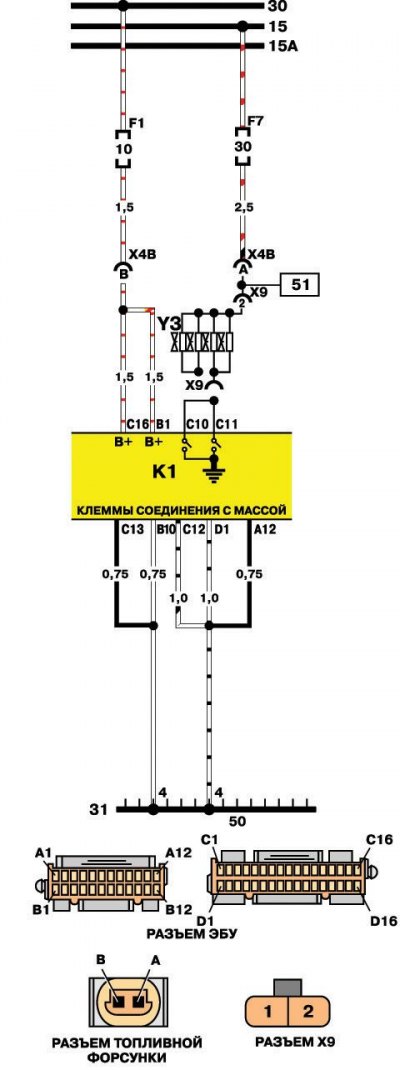

Топливные форсунки, питание и соединение с «массой» (ЭБУ типа IEFI-6)
К1 ЭБУ
Y3 Топливные форсунки
◀ Предыдущая
Дэу Нексия Н100: Электрические схемы
Следующая ▶
Система зажигания (ЭБУ типа IEFI-6)
Замок зажигания, стартер, генератор
Клеммы электрических разъемов
Расположение предохранителей и реле
Электрические разъемы проводки и расположение контактов с «массой»
Идентификационная табличка ЭБУ
Обозначение цвета проводов
Обозначения элементов электрооборудования
Условные обозначения электрических схем
Датчики температуры, давления, скорости, заслонки, клапан ХХ (IEFI-6)
Системы диагностики, блокировки гидротрансформатора, топлива (IEFI-6)
Система зажигания, топливные форсунки (ЭБУ типа IEFI-S)
БУ трансмиссией, противоугонное устройство, подушка безопасности
Датчики температуры, давления, скорости, заслонки, клапан ХХ (IEFI-S)
Системы диагностики, блокировки гидротрансформатора, топлива (IEFI-S)
Противотуманные передние фары и задние фонари
Приборы освещения
Звуковой и световые сигналы
Освещение салона, багажника, прикуриватель, часы
