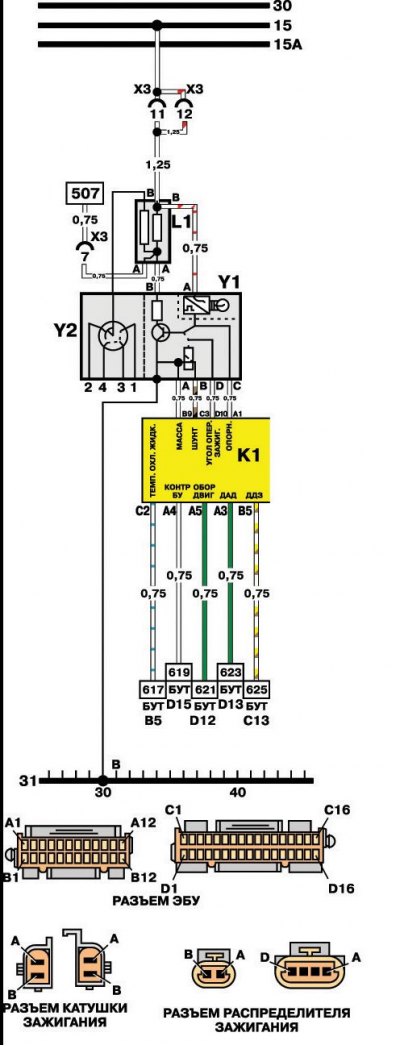

Система зажигания (ЭБУ типа IEFI-6)
К1 ЭБУ
11 Катушка зажигания
Y1 Блок зажигания
Y2 Распределитель зажигания
Первоисточник расположен на портале [AutoInstruction.ru]
Система зажигания (ЭБУ типа IEFI-6) (Daewoo Nexia 1 «N100»)
К1 ЭБУ
11 Катушка зажигания
Y1 Блок зажигания
Y2 Распределитель зажигания
Первоисточник расположен на портале [AutoInstruction.ru]
Статья проверена экспертом: Евгений Мамаев
