Клеммы электрических разъемов (Daewoo Nexia 1 «N100»)

0

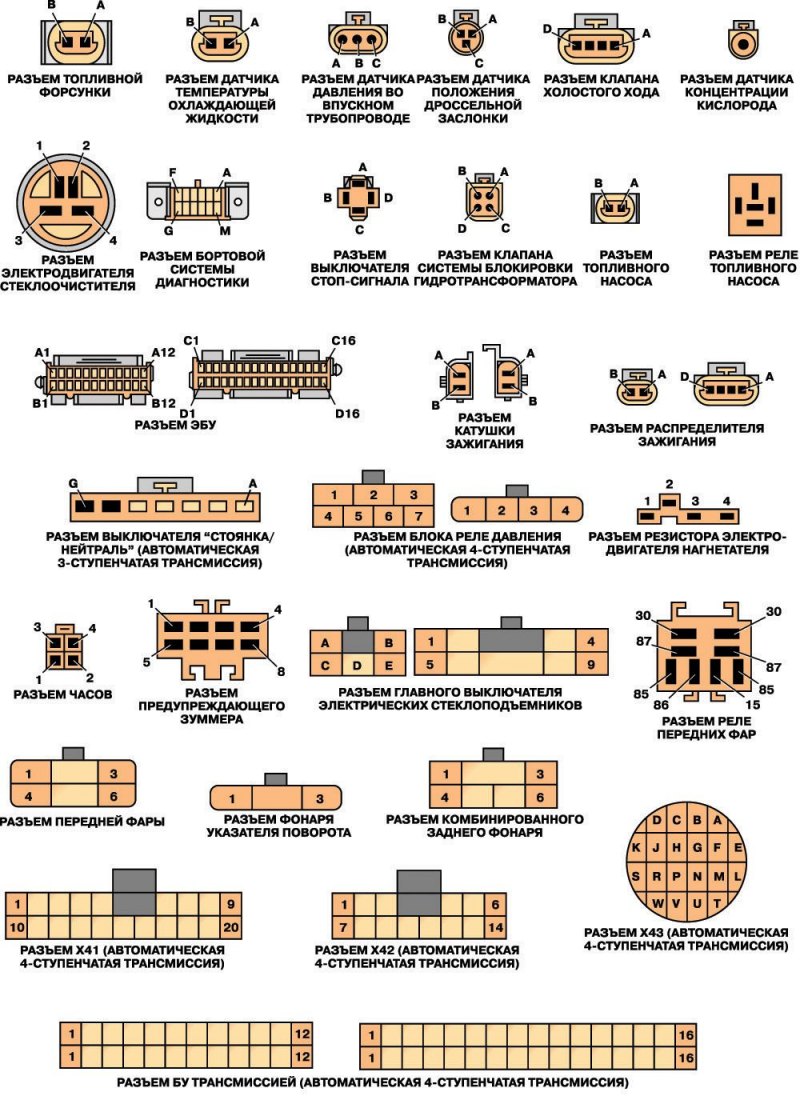

Клеммы электрических разъемов

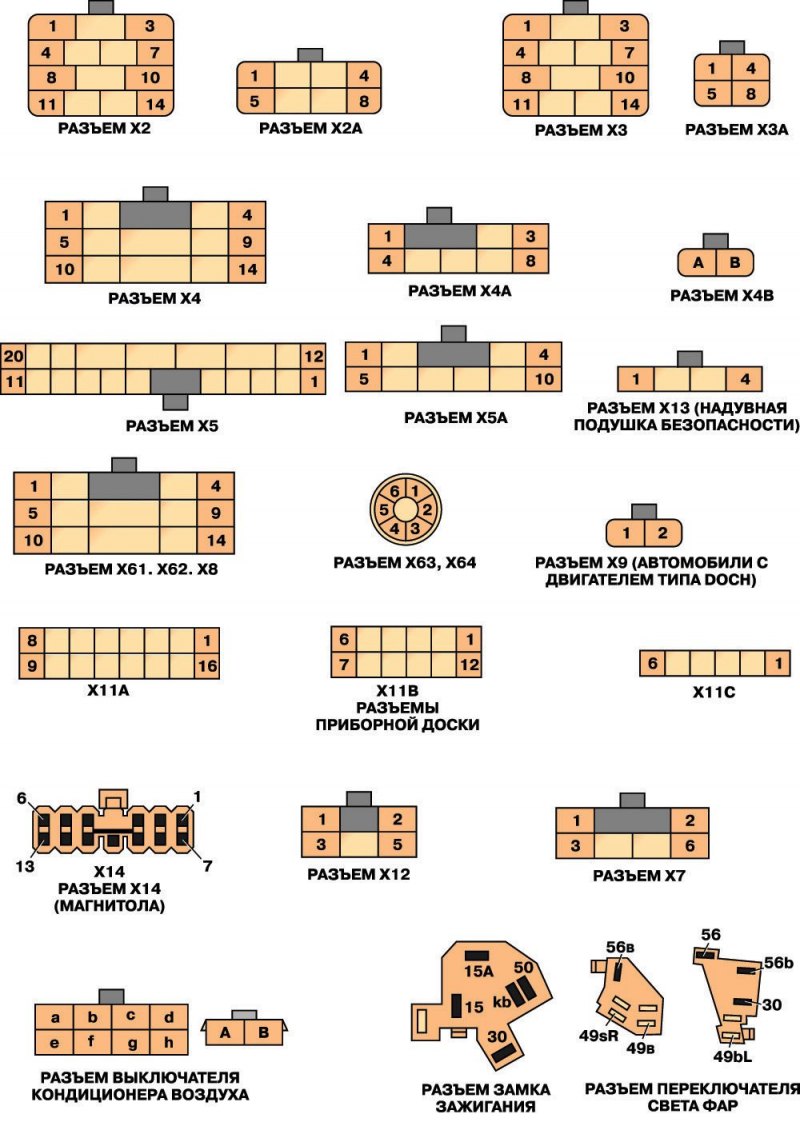

Клеммы электрических разъемов

Клеммы электрических разъемов

Источник расположен на веб-ресурсе: autoinstruction

Статья проверена экспертом: Евгений Мамаев
